600W立式太阳能发电桅杆结构设计

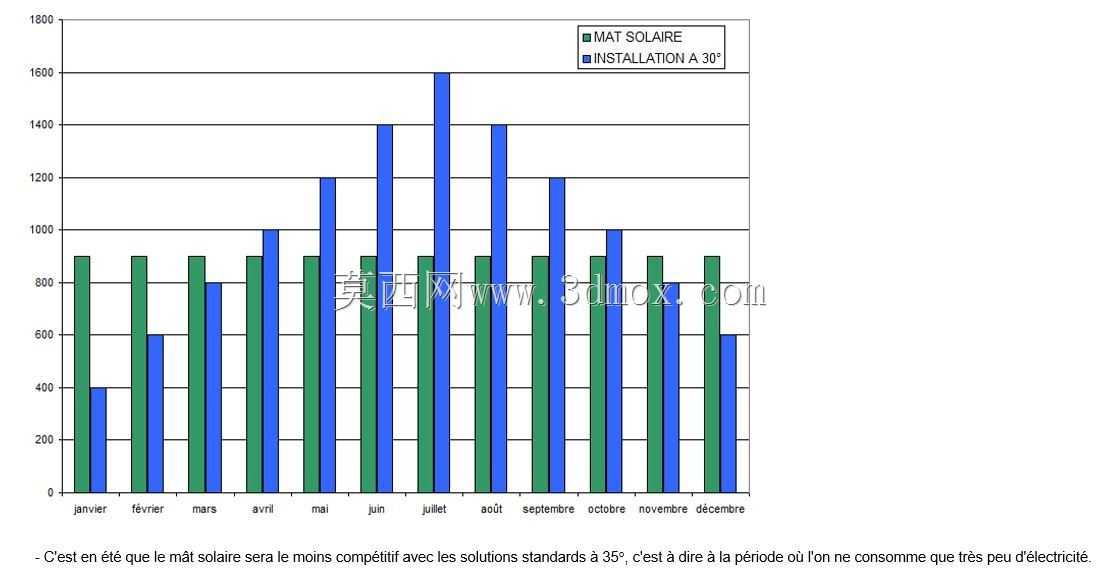

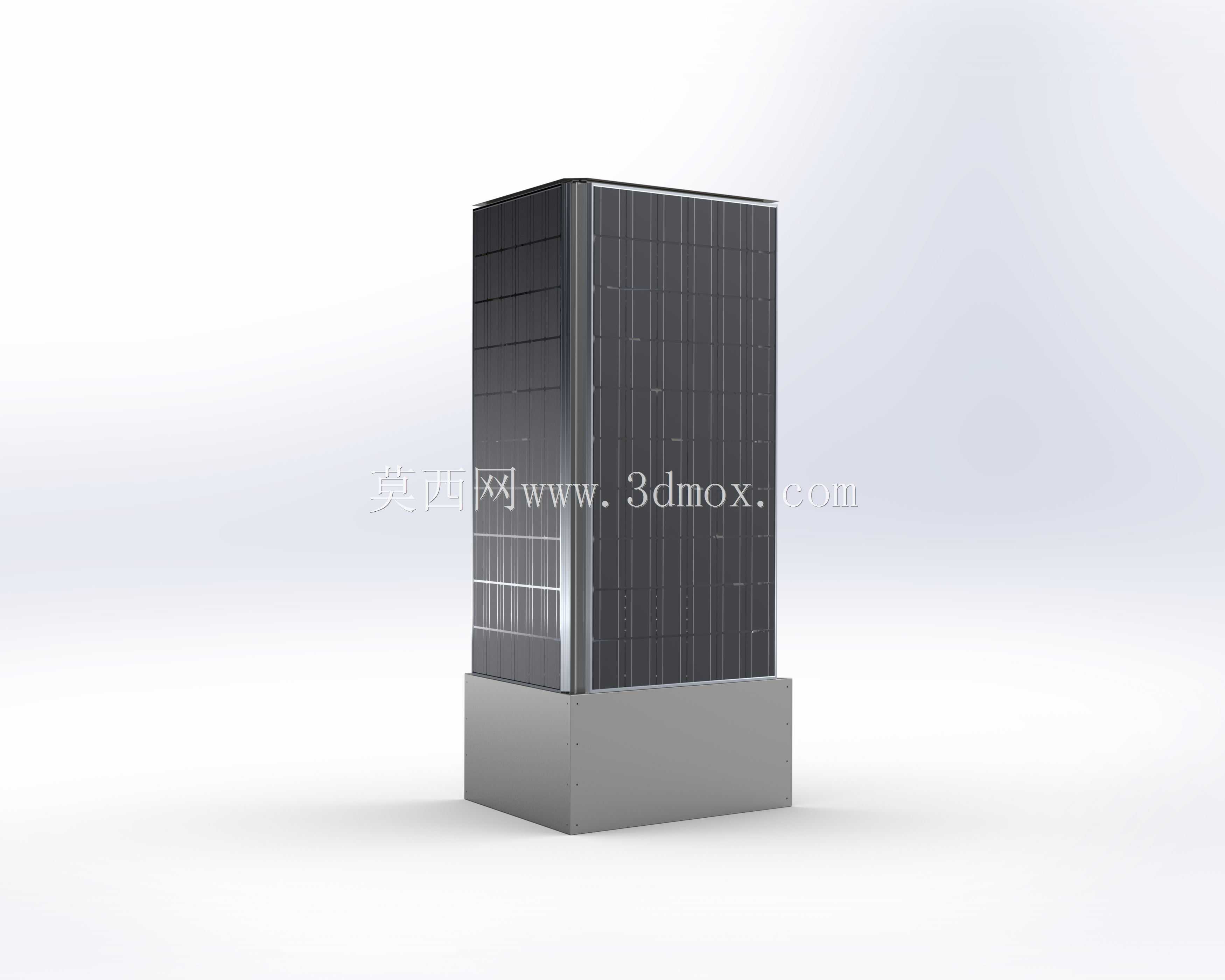

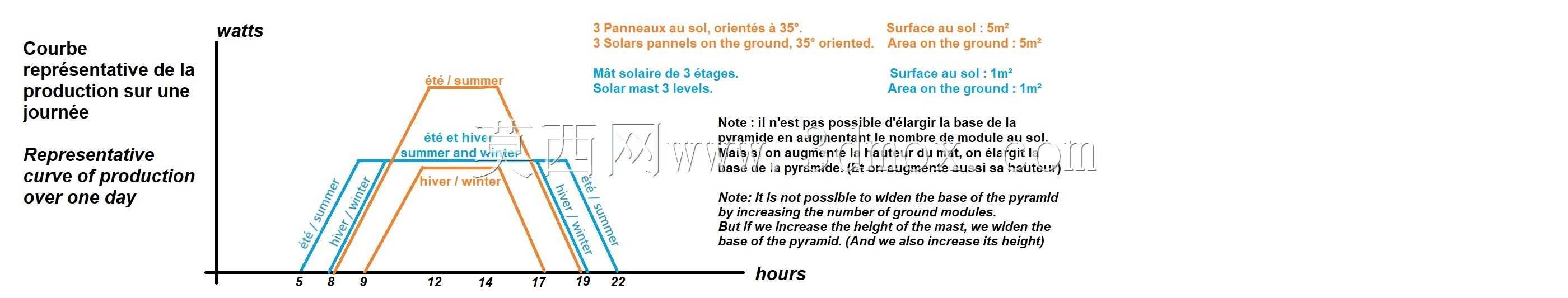

　　这款立式光伏桅杆的设计，最初是针对分布式离网发电场景的小功率供电需求做的定向开发，在户外无市电接入的区域，比如偏远林区的监测点位、郊野步道的照明供电、临时施工场地的辅助电源点位，这类不需要大功率供电但对设备占地、安装便捷度有要求的场景，适配性非常突出。不同于常见的斜置光伏板支架结构，这款桅杆采用了立式多面光伏排布的设计思路，核心是解决小功率供电场景下，光伏组件受太阳方位角变化影响导致的发电功率波动问题，四个立面都布置光伏电池片的结构，不需要额外加装追日转动机构，就能在全天不同时段都有对应立面的电池片接收到直射光照，省去了转动结构的维护成本，也降低了整体设备的故障点，对于无人值守的长期户外部署场景来说，可靠性比带转动机构的光伏支架高很多。

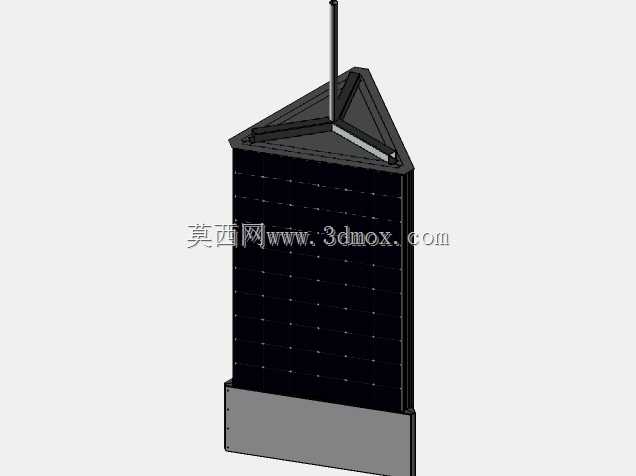

　　从结构分层来看，整个桅杆分为上部光伏组件舱和下部配重基座两个核心部分，上部的光伏舱采用封闭的矩形腔体结构，外表面全覆盖光伏电池片，腔体内部预留了接线、控制器安装以及小型储能模块的安装空间，所有走线都从腔体内部穿设到基座位置，完全避免了线缆外露带来的老化、被外力破坏的问题，腔体的边角做了圆弧过渡处理，既可以降低户外强风环境下的风阻系数，也能避免直角结构在安装过程中出现磕碰划伤的问题。下部的配重基座采用实心混凝土或者铸铁配重的结构设计，不需要做复杂的地面混凝土浇筑固定，只需要将安装场地平整压实，把基座放置到位就能完成整体固定，对于临时部署的场景来说，安装和后期移位都非常方便，基座和上部光伏舱之间采用法兰螺栓连接，连接点位做了防水密封处理，避免雨水顺着连接缝隙渗入腔体内部造成电路故障。

　　在安装边界的设计上，这款桅杆的整体占地尺寸控制在一平方米以内，整体高度适配成人站立操作的维护高度，不需要借助登高设备就能完成表面清洁、接线检修等日常维护工作，设备的整体重量经过配重核算，在常见的内陆地区十级以下风力环境下不会出现倾覆问题，如果是沿海高风速区域部署，也可以在基座预留的安装孔位加装膨胀螺栓做二次固定，适配不同区域的抗风等级要求。光伏舱的外壳采用铝合金型材拼接的框架结构，外表面的光伏板采用钢化玻璃封装，整体防护等级达到IP65以上，可以应对暴雨、沙尘、低温凝冻等各类户外恶劣天气，框架结构的设计也方便后期单独更换某一个立面的光伏组件，不需要整体拆解设备，降低后期运维的配件成本。

　　从功能实现的角度，这款桅杆的单台额定发电功率为600W，搭配内置的储能模块，可以满足总功率在500W以内的交直流用电设备持续供电，输出接口预留了直流12V、24V以及交流220V的接线端子，可以直接对接照明设备、监测传感器、小型通信中继设备等不同供电需求的负载，不需要额外外接逆变或者变压模块。设计过程中特意优化了整体的重心分布，将重量较大的储能模块和控制元件都布置在靠近基座的下部腔体位置，进一步降低整体设备的重心高度，提升抗倾覆稳定性，同时上部的光伏舱做了等电位连接设计，基座位置预留接地端子，可以直接对接场地的接地网，避免雷雨天气下的雷击损坏问题。

　　不同于大型地面光伏电站的支架结构，这类小功率立式光伏桅杆的核心设计逻辑是在有限的占地空间内，最大化提升发电时长的稳定性，同时尽可能降低安装和维护的复杂度，不需要专业的光伏施工团队，普通的场地运维人员参照安装说明就能完成部署，非常适合分散式、小功率的户外供电场景使用，结构上没有复杂的传动部件，整体使用寿命可以达到20年以上，全生命周期内的维护成本非常低。
