弹簧直动式溢流型安全阀结构设计

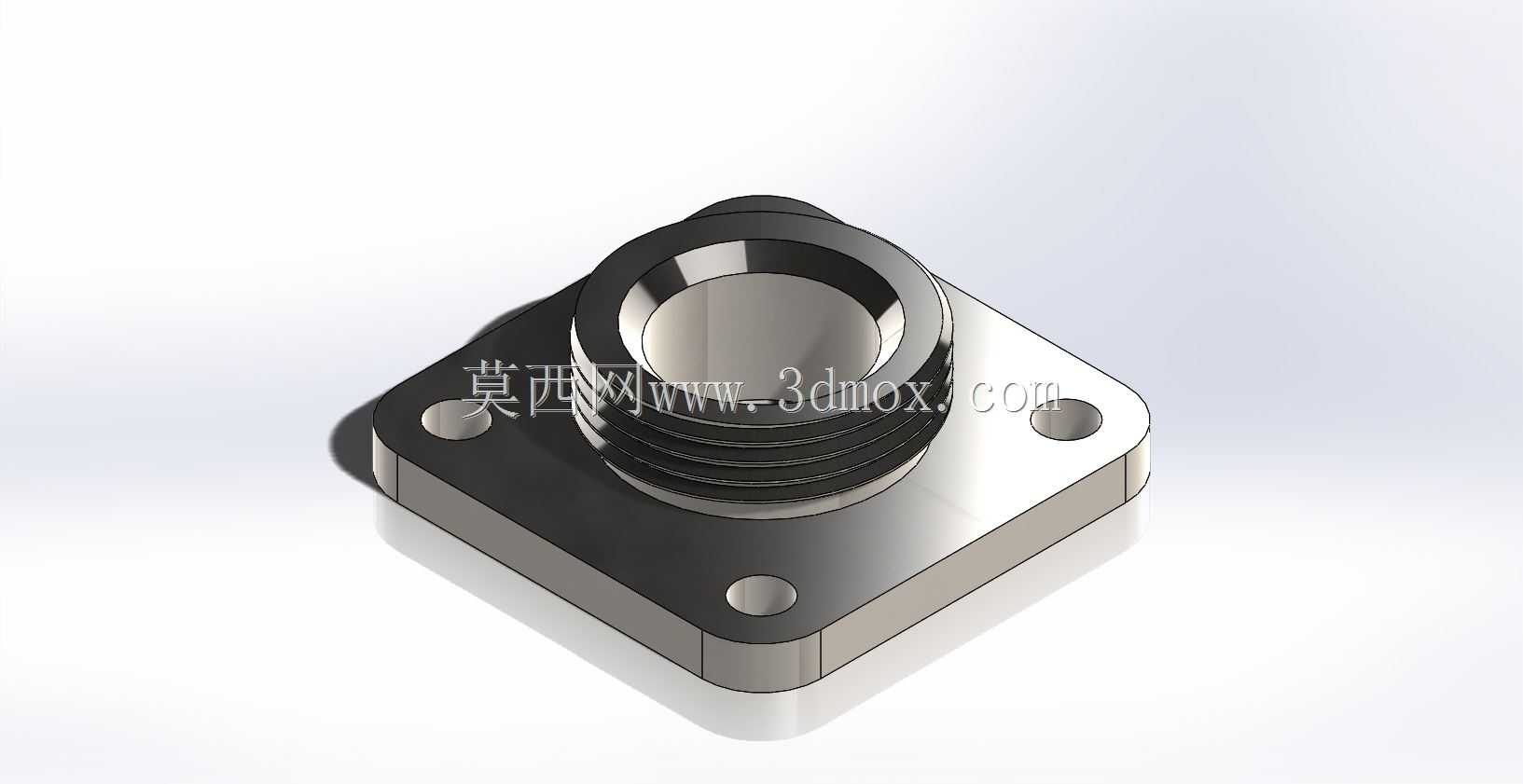

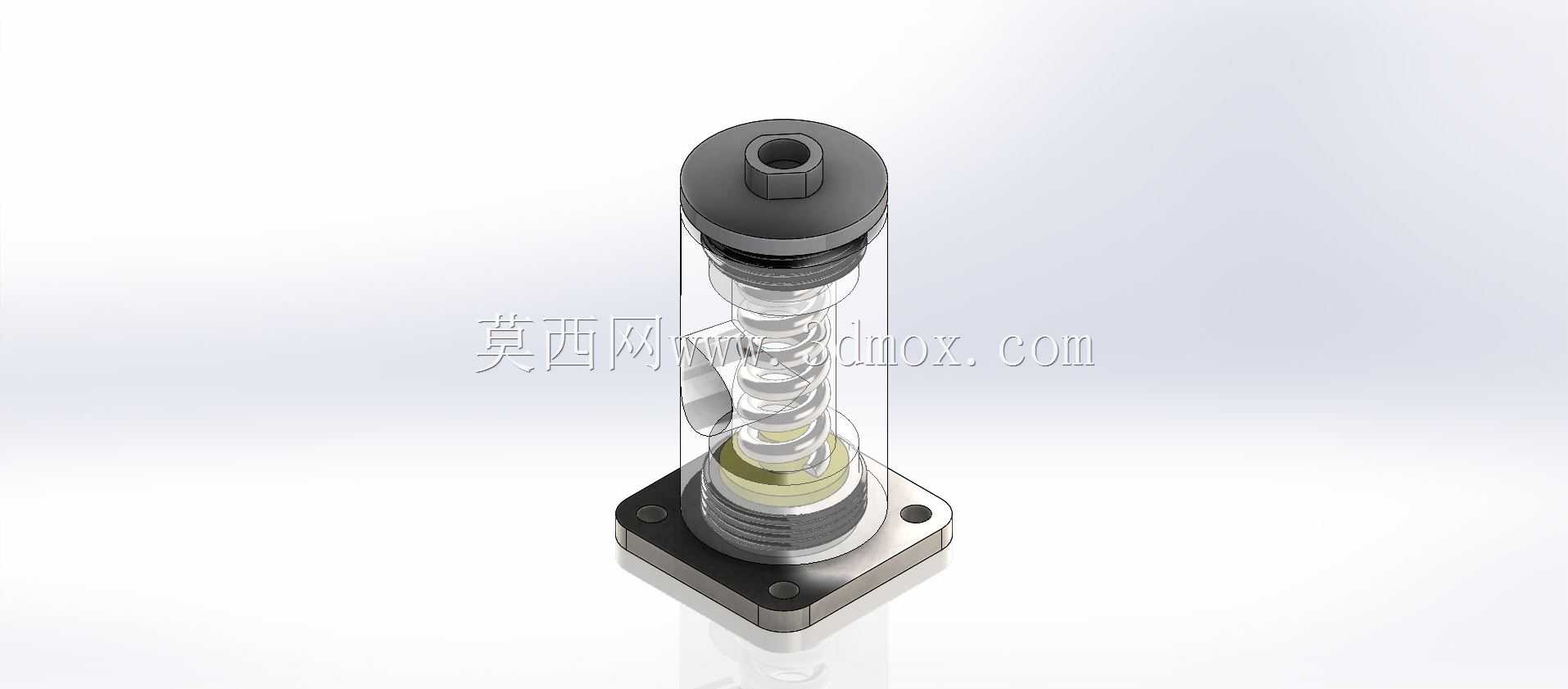

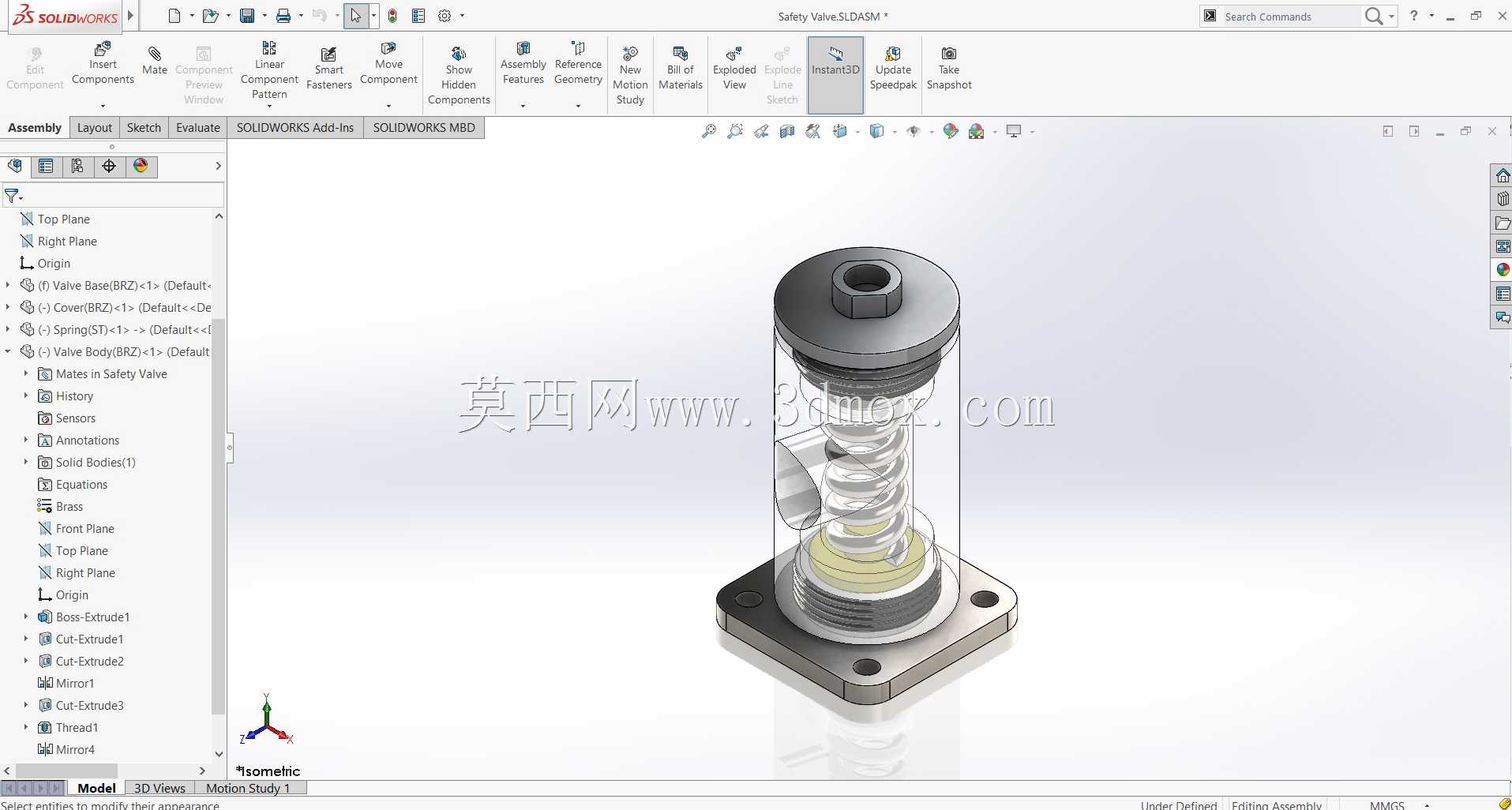

　　这款弹簧直动式安全阀的结构设计，核心围绕承压系统的超压泄放需求展开，在液压站、小型压力容器、润滑管路、气动回路等场景中，这类阀件是最后一道安全屏障，当系统压力超过弹簧预紧力设定的阈值时，阀瓣会克服弹簧力抬升，将多余介质泄放，待压力回落至安全区间后自动复位密封，避免系统超压引发管路爆裂、密封件损坏、设备过载等故障。从结构布局来看，整体采用立式同轴设计，底部为方形安装法兰，四个安装孔呈对称分布，安装时可直接通过螺栓固定在管路或设备的预设接口上，法兰面预留密封槽位，可适配O型圈或金属垫片实现静密封，安装边界清晰，不需要额外设计转接支架，能直接适配常规的阀组安装面板。中部为阀腔主体，采用透明可视化外壳设计，

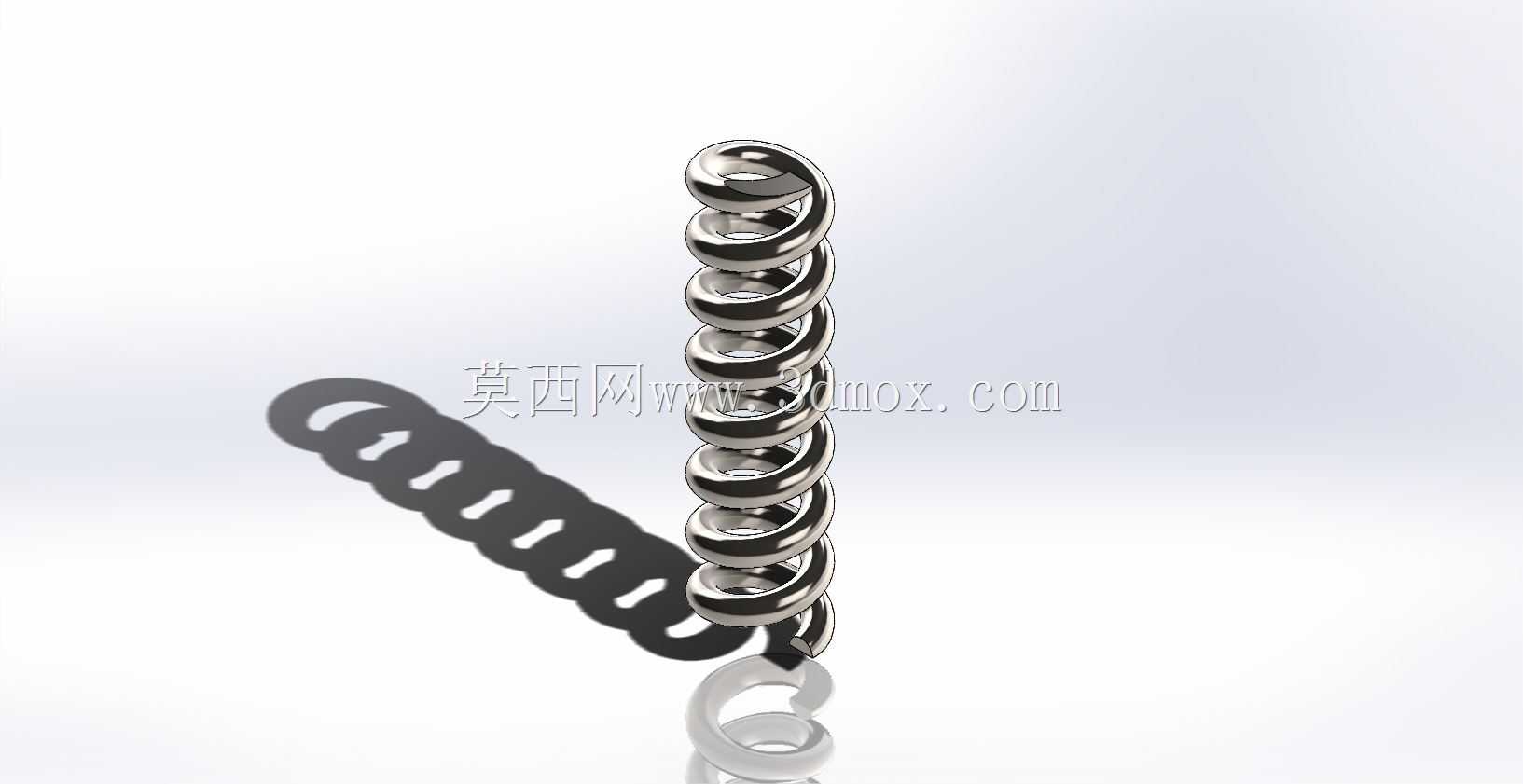

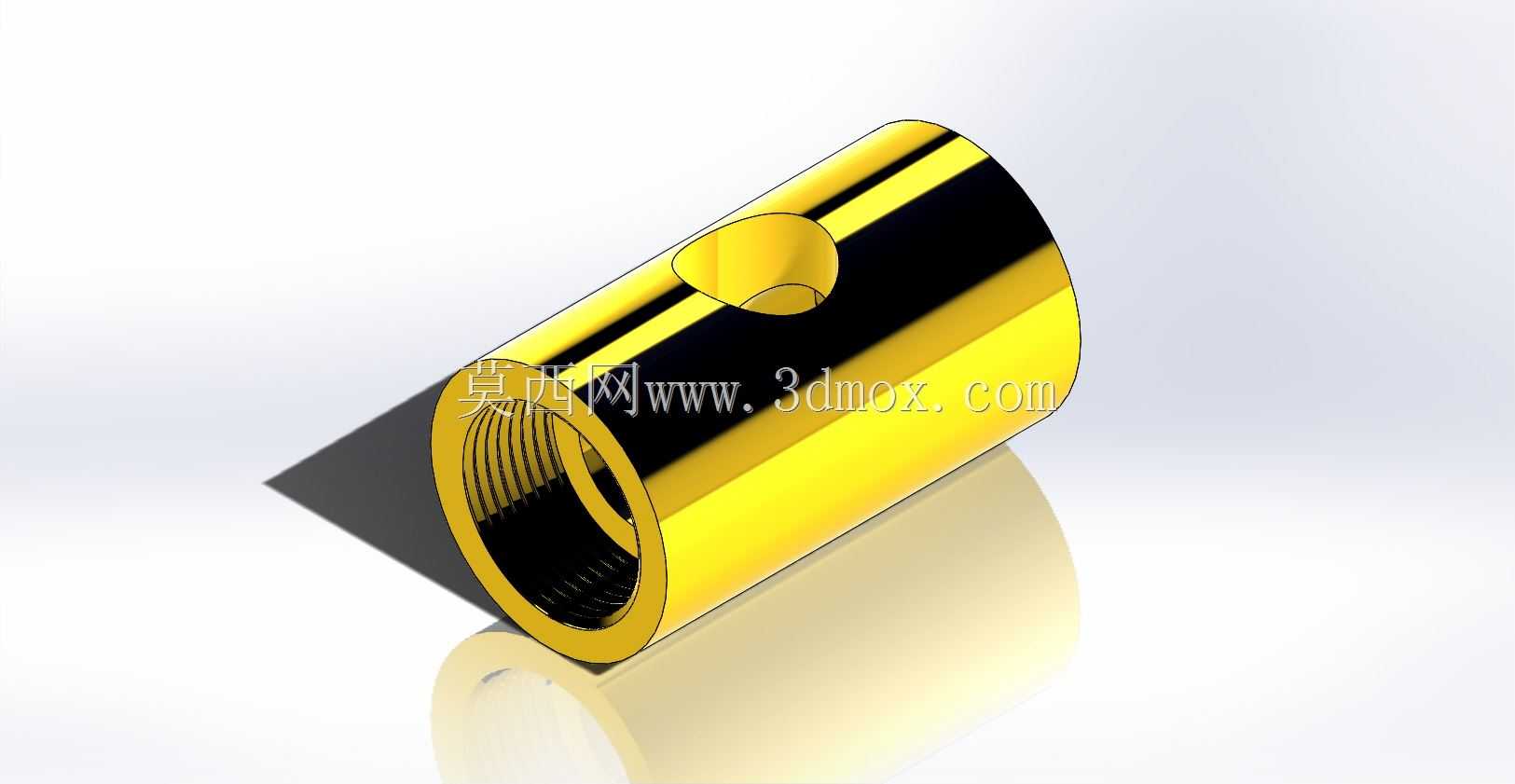

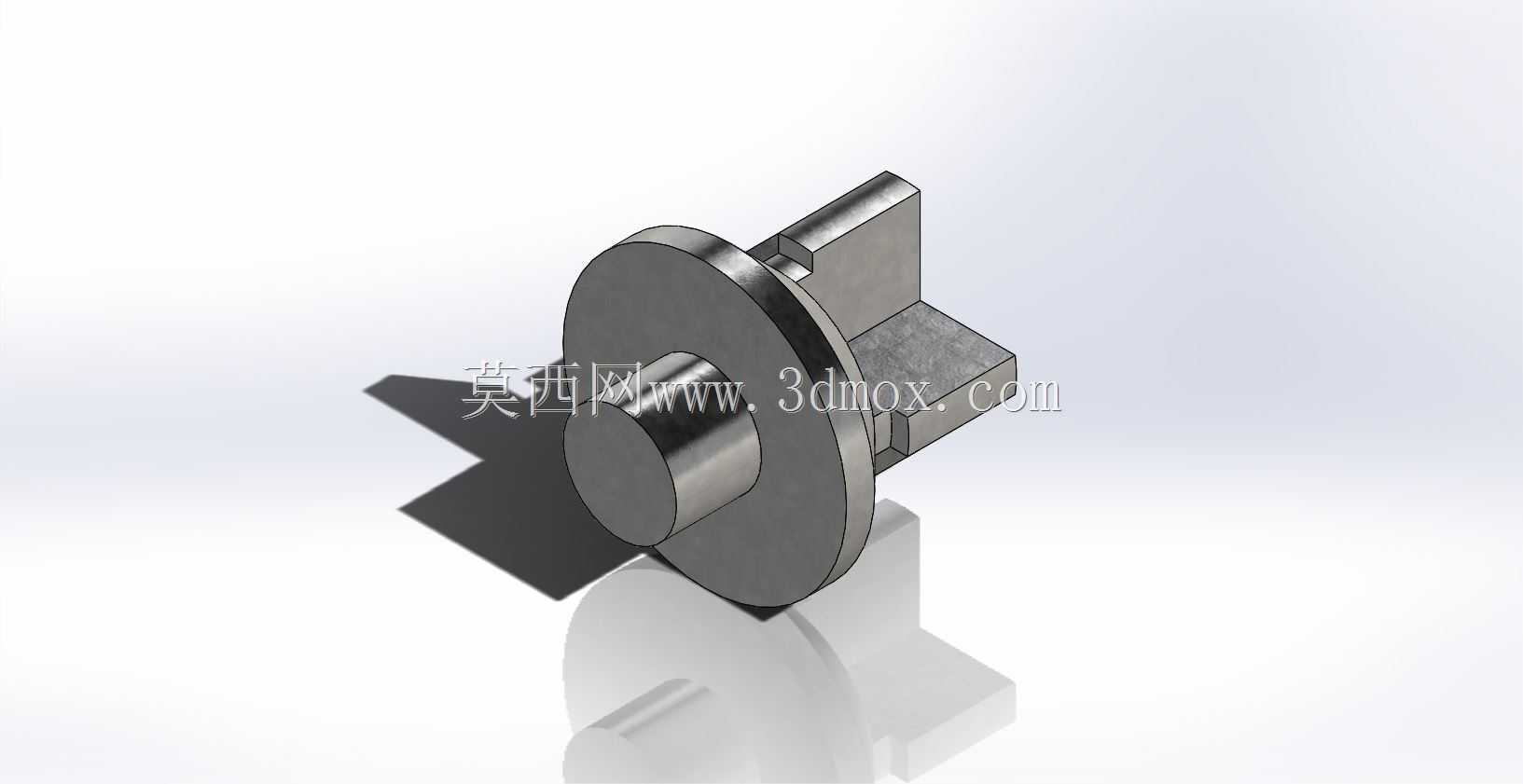

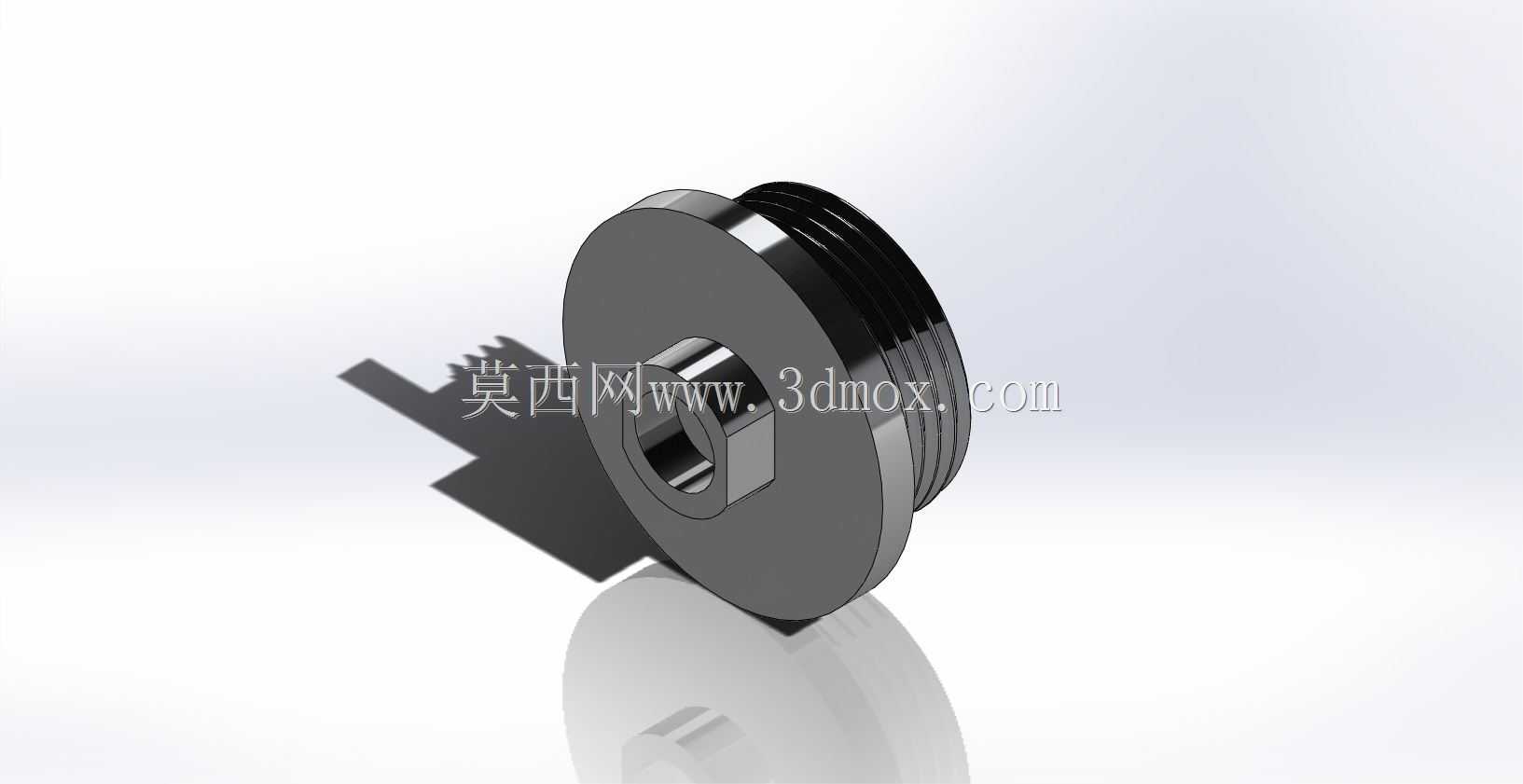

　　可直接观察内部弹簧的压缩状态与阀瓣的动作行程，日常巡检时不需要拆解阀件就能判断阀件是否处于正常工作状态，内部弹簧采用等节距圆柱螺旋压缩弹簧，刚度匹配常规低压工况的泄压需求，弹簧上下端设置定位座，避免阀瓣动作时出现偏磨卡滞，阀瓣与阀座的密封面采用锥面配合，相比平面密封具备更好的对中性，密封比压更稳定，复位时的泄漏量更低。上部为调压锁紧结构，顶部的调节螺套可调整弹簧的预压缩量，以此改变阀的开启压力设定值，调整到位后可通过锁紧螺母固定位置，避免设备运行过程中振动导致设定压力漂移，侧部设置的泄放接口可外接引流管路，将泄放的介质导回油箱或收集装置，避免介质喷溅引发安全隐患或环境污染。设计过程中充分考虑了加工与装配的工艺性，

　　所有零件均采用回转类结构为主，除底部安装法兰外，其余零件均可通过车削加工完成，加工精度容易保证，装配时按照从下到上的顺序依次装入阀座、阀瓣、弹簧定位座、弹簧、上定位座、调节螺套即可完成总装，不需要专用工装，后期维护更换弹簧或密封件时，仅需拆下上部调节结构就能完成内部零件更换，维护成本较低。从动作特性来看，该阀的开启行程与超压幅度呈线性对应，压力超过设定值10%左右即可达到全开启状态，泄放流量稳定，不会出现频跳或颤振现象，适合用在排量不大、压力等级不高的流体控制系统中，比如小型液压试验台、实验室供气回路、小型储压罐、润滑系统供油管路等场景，既可以作为超压保护的专用阀件，也可在小流量回路中作为定压溢流阀使用，维持系统压力稳定。

　　结构设计上规避了传统安全阀容易出现的卡滞问题，阀瓣与导向套之间采用大间隙配合，介质中的微小杂质不会导致阀瓣卡死，同时弹簧腔与泄放腔连通，避免弹簧腔形成闭死容积导致阀瓣动作阻力增大，整体结构紧凑，轴向尺寸控制合理，安装后不会占用过多的阀组布置空间，方形法兰的安装形式相比螺纹连接具备更好的抗振动性能，在设备存在持续振动的工况下也不会出现连接松动的问题。
