办公常用夹持式回形针结构设计

　　日常办公场景里，回形针是最容易被忽略但使用频次极高的小型夹持五金件，别看结构简单，其弯折曲率、线材直径的设计直接影响夹持力、纸张适配厚度与长期使用的抗疲劳性能。很多刚接触结构建模的工程师容易把这类小零件的设计想当然，觉得就是几根弯曲线材拼合，实际在做结构验证时会发现，回形针的两个嵌套U型弯折段的曲率半径、过渡段的直线长度、末端的收边角度，每一处参数都和实际使用体验直接挂钩。

　　从实际使用场景来看，回形针主要用于零散纸张的临时夹持固定，区别于订书钉的永久装订，它可以反复拆装使用，不会在纸张上留下不可逆的钉孔，适用于文档临时归类、票据临时整理、办公资料临时归集等场景，部分生产场景里也会用同结构的小型金属夹来固定轻薄的工艺卡片、流程标识卡，夹持厚度通常覆盖2到20张常规70g办公纸的范围，过薄的纸张容易滑脱，过厚的堆叠会让线材产生超过屈服强度的形变，失去回弹力无法重复使用。

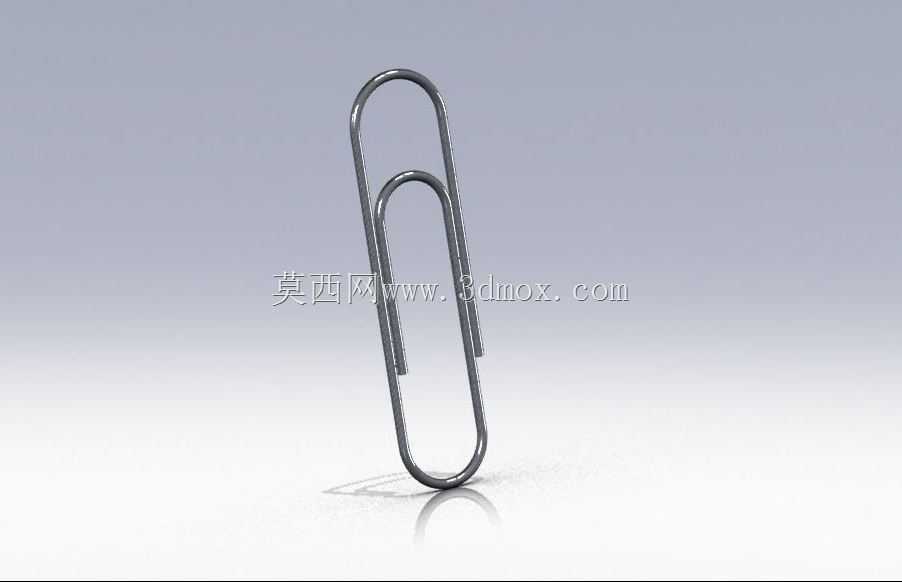

　　做这个零件的结构设计时，首先要确定选用的线材直径，常规办公用回形针一般选用0.8mm到1mm直径的镀锌铁丝或者镀镍铁丝，线材直径过小会导致夹持力不足，稍微夹厚一点的纸就会撑开变形，直径过大则会让整体硬度过高，掰开夹持的时候需要的力太大，使用手感差，还容易因为应力集中在弯折处出现断裂。外层的大U型结构是主要的受力支撑段，其顶部圆弧的曲率半径不能过小，否则弯折处的应力集中系数会大幅提升，反复开合几次就会在弯角处出现金属疲劳裂纹；内层的小U型结构是直接和纸张接触的施压段，两个平行直边的间距要和线材直径匹配，保证夹持时两段直边能均匀压在纸叠上，不会出现局部压力过大压皱纸张、或者局部压力不足导致纸张滑脱的问题。

　　关于外形尺寸与安装边界，常规款回形针的整体长度控制在30mm到33mm之间，整体宽度在7mm到8mm之间，这个尺寸刚好适配常规A4纸的边缘夹持，不会因为过长突出纸边太多容易被勾挂变形，也不会因为过短导致夹持深度不足，稍微翻动纸张就脱落。末端的两个线头位置要做向内的微收处理，不能留尖锐的直切口，否则使用时容易刮破纸张，甚至划伤使用者的手指；两个U型结构的嵌套间隙要控制在0.1mm到0.2mm之间，间隙过大夹持时内层容易晃动错位，间隙过小则开合时摩擦力太大，使用顺畅度下降。

　　很多人在建模时容易忽略回形针的线材表面处理带来的尺寸影响，实际生产中镀锌或者镀镍的涂层厚度大概在0.02mm到0.05mm之间，建模时如果只按裸线材直径做弯折配合，实际生产出来的产品会因为涂层厚度导致嵌套段卡滞，无法顺畅开合。另外回形针的两个直边段并不是完全平行的，从弯折处到末端要做微小的外张角度，大概在1到2度之间，这样在夹持纸叠的时候，直边段能借助线材的回弹力均匀施压，不会出现只有弯角处夹紧、末端张口夹不住纸的情况。

　　从生产工艺的角度倒推设计，回形针是用专用的弯折机一次冷弯成型，不需要后续的焊接或者拼接工序，所以建模时要保证整个线材是连续等直径的扫掠路径，不能出现路径断点或者截面突变，否则生产时送线环节就会出现卡料，弯出来的零件尺寸偏差会超出允许范围。冷弯成型后的回形针要经过去应力退火处理，消除弯折过程中产生的内应力，不然存放一段时间后零件会因为残余应力出现自动张开的形变，夹持力大幅下降。

　　在实际的办公耗材选型中，很多采购人员只会看外观和价格，忽略结构参数带来的使用体验差异，比如有的回形针为了省料把线材直径做到0.7mm以下，看起来外观差不多，实际夹上十张纸放几天就会完全松脱，根本起不到固定作用；还有的产品弯角处曲率半径太小，用个两三次弯角处就断了，反而造成耗材浪费。做这类小型五金件的结构设计，不能因为零件尺寸小就放松参数要求，每一处曲率、每一段长度、每一个角度的设计，最终都会反映在实际使用的可靠性上。
