机加工用定心夹持工装结构设计

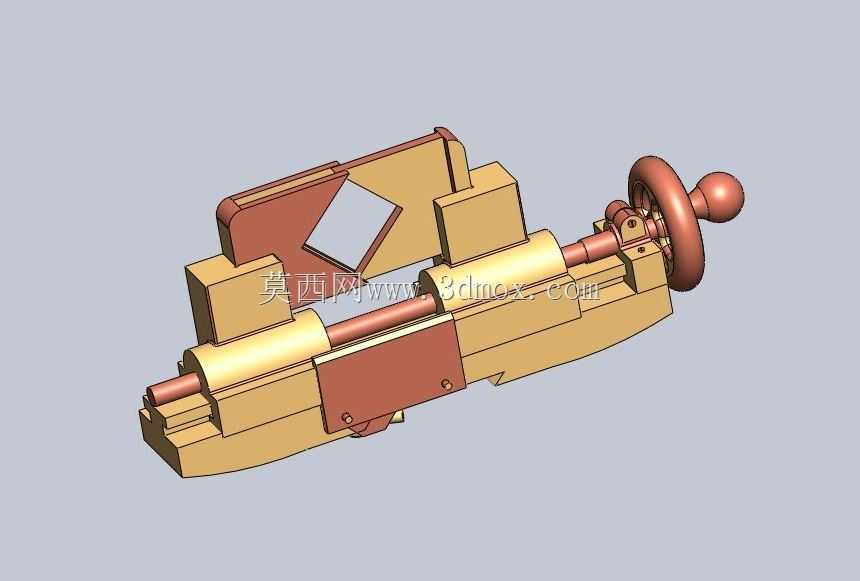

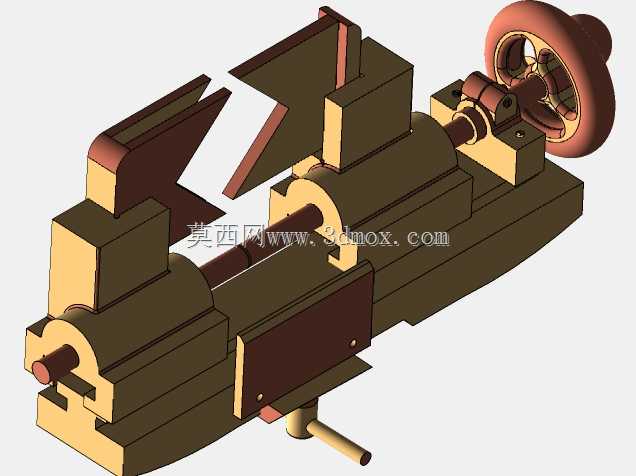

　　在轴类、套类零件的车削、磨削加工场景中，工件的同轴度定位精度直接决定最终加工尺寸的形位公差是否达标，这类带手轮驱动的定心夹持结构，主要适配普通车床、外圆磨床的主轴前端装夹工位，也可作为小型检测工位的工件固定基座使用，解决传统三爪卡盘装夹异形偏心工件时找正耗时久、重复定位精度波动大的问题。整套结构采用对称V型块作为核心定位元件，两个对向布置的V型夹持面夹角统一为90度，可适配直径区间在20mm至120mm的圆形截面工件，V型块的滑动面与底座的矩形导轨做间隙配合，配合间隙控制在0.02mm至0.04mm之间，既保证滑动过程无卡滞，也避免间隙过大导致的定位偏移。驱动部分采用梯形螺纹传动，手轮与传动丝杠做同轴刚性连接，

　　丝杠中段设置正反两段旋向的螺纹，分别与两侧V型块底部的螺母座啮合，转动手轮时可带动两个V型块同步对向移动或反向张开，实现工件的快速定心与夹紧，梯形螺纹的自锁特性可保证加工过程中夹持力不会因为切削振动出现松脱，无需额外增加锁紧机构。底座部分采用整体式铸铁结构，底部设置与机床工作台T型槽匹配的安装凸台，安装凸台的宽度尺寸为18mm，可适配国内通用机床工作台的标准T型槽规格，底座总长度控制在320mm，宽度140mm，整体安装边界不占用过多工作台面空间，可与机床原有卡盘、尾座等部件实现无干涉配合。V型块的夹持面做淬硬处理，硬度达到HRC45至HRC50，表面粗糙度控制在Ra0.8以下，减少长期使用后的磨损量，保证定位精度的长期稳定性，

　　手轮部分采用胶木材质，握持直径为120mm，操作时的施力半径符合人体工程学要求，单人即可单手完成工件的装夹与拆卸动作，无需借助额外辅助工具。在实际加工场景中，这类定心结构尤其适合批量轴类零件的粗加工、半精加工工序，相比四爪卡盘逐点找正的操作方式，单次装夹找正时间可缩短70%以上，重复定位精度可稳定控制在0.03mm以内，有效降低操作工人的劳动强度，提升批量加工的生产效率。结构设计过程中，传动丝杠的支撑端采用滑动轴承支撑，减少丝杠转动时的径向窜动，两侧V型块的滑动行程设置硬限位，避免张开过度导致螺母座与丝杠脱开，底座的导轨面设置润滑油槽，日常维护时只需定期加注少量润滑脂即可保证滑动顺畅，整体结构无易损易耗件，长期使用的维护成本极低。

　　针对部分带台阶的异形轴类工件，V型块的夹持面还可根据工件轮廓做定制化修磨，无需改动整体传动与底座结构，即可适配特殊轮廓工件的定心装夹需求，扩展了工装的适用范围。整套结构的受力路径经过优化，夹紧力直接通过V型块传递到底座导轨面，切削过程中的径向切削力由V型块与导轨的配合面承受，传动丝杠仅承受夹紧时的轴向力，避免丝杠受径向力导致的变形与磨损，延长了整套工装的使用寿命。
