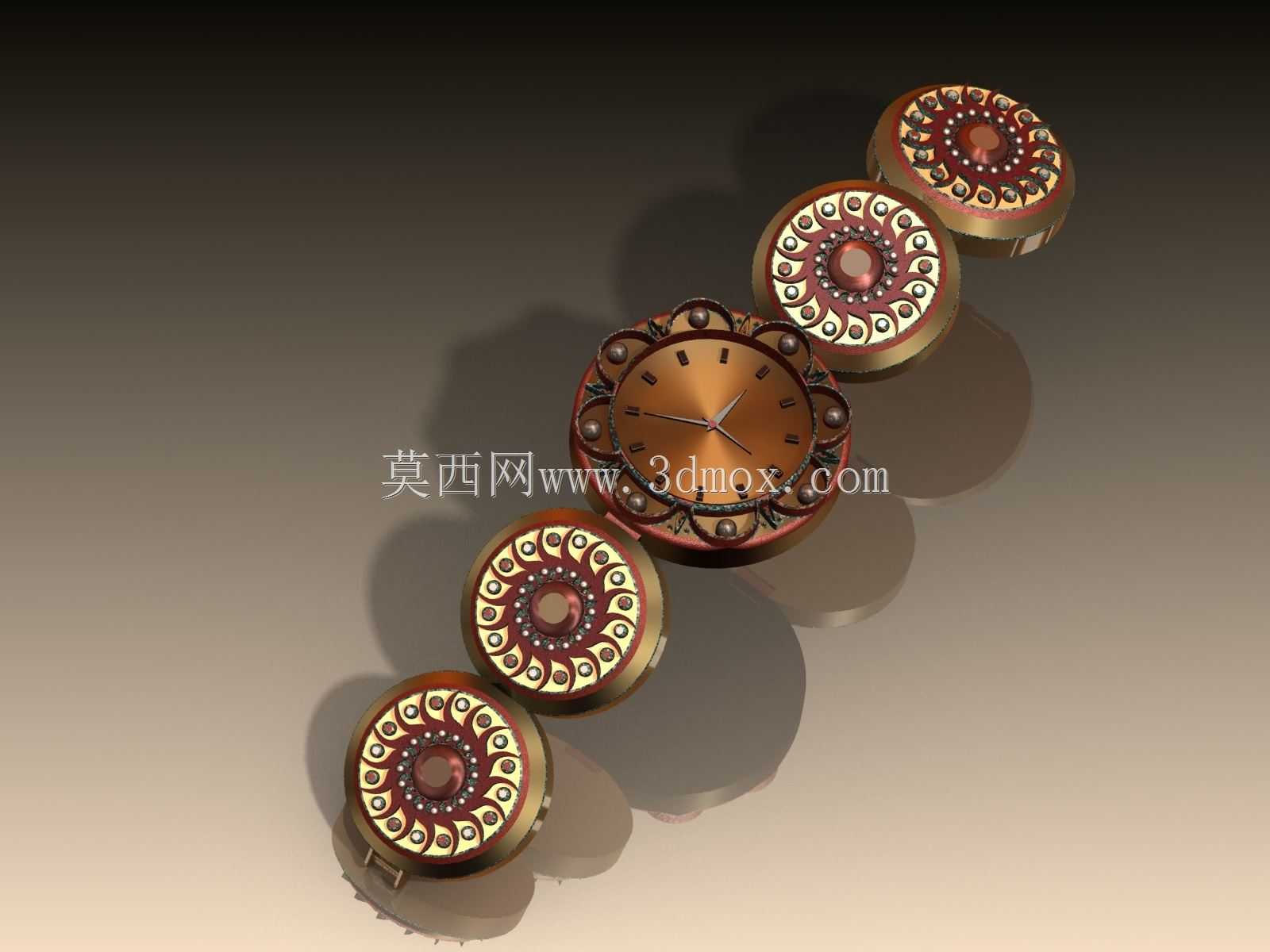

复古雕花怀表式装饰钟表三维结构设计

　　这类复古雕花装饰钟表的设计，最初是面向文创装饰、高端礼品定制场景开发的，既可以作为桌面陈设摆件，也可通过背部挂装结构固定于墙面做装饰挂钟使用，部分小尺寸衍生款还可搭配挂链作为复古配饰使用。从结构设计逻辑来看，整体采用分层堆叠的装配思路，核心计时模组沿用成熟的石英机芯安装位，预留的机芯安装腔尺寸匹配市面上通用的20mm、28mm两类标准石英机芯，安装边界做了0.2mm的公差预留，既方便机芯的快速卡装，也能避免长期使用后机芯松动导致的走时偏差。

　　外观层面的雕花结构是设计的核心难点，表圈位置的卷草纹、镶嵌位装饰结构，采用曲面包覆式建模思路，每一处装饰凸点的高度控制在1.2mm以内，既保证雕花的立体触感，也避免凸起过高导致日常清洁时积灰、磕碰掉漆的问题。表壳主体采用圆形对称结构，整体直径根据不同款型控制在38mm到85mm区间，厚度统一控制在12mm以内，背部的电池仓盖采用旋转卡扣式结构，卡扣的配合公差控制在0.1mm，旋转开合的阻尼感经过结构校验，不需要额外工具就能完成电池更换，同时闭合后缝隙控制在0.05mm以内，避免日常使用中灰尘、水汽进入机芯腔影响走时精度。

　　从实际使用场景的适配性来看，表壳边缘做了R0.8mm的圆角过渡，没有尖锐棱角，不管是手持把玩还是作为陈设摆件，都不会出现刮蹭的问题。表面的刻度标识采用浮雕式设计，和表圈雕花做了一体化建模，刻度的凸起高度控制在0.3mm，既保证读时的辨识度，也不会因为刻度凸起过高影响指针的正常转动，指针和刻度表面的安全间隙预留了0.5mm，即使在轻微震动的使用环境下，指针也不会剐蹭刻度导致停走。

　　建模过程中对所有装饰结构的壁厚做了统一校验，主体表壳的最小壁厚控制在1.2mm，雕花位置的最小壁厚不小于0.8mm，不管是采用锌合金压铸还是黄铜精密铸造的加工工艺，都能保证充型完整，不会出现壁厚过薄导致的铸造缺料、压铸变形问题。不同款型的装饰纹样虽然有细节差异，但核心的机芯安装位、电池仓结构、表壳连接卡扣都做了通用化设计，同一系列的不同外观款可以共用内部核心结构件，大幅降低开模和生产的成本，也方便后续的售后维修替换零件。

　　考虑到这类装饰钟表常被用于复古风格的空间陈设，设计时还对整体的重心做了配平校验，当作为桌面摆件放置时，底部接触平面的三个支撑点形成的支撑面覆盖整体重心投影，倾斜15度以内不会出现倾倒问题；作为挂装使用时，背部的挂孔位置距离表壳顶部边缘8mm，挂孔直径匹配通用的M4膨胀螺丝、无痕钉尺寸，挂装后整体和墙面的贴合间隙控制在1mm以内，不会出现歪斜、晃动的问题。表蒙位置采用平面蓝宝石玻璃或者亚克力的安装位预留，安装槽的深度控制在1.5mm，搭配防水胶圈的安装槽位，能够实现日常防泼溅的使用需求，即使放置在靠近洗手台的位置做装饰，也不会因为少量溅水导致内部机芯损坏。
