民谣原声木吉他精细结构三维数模

　　这款原声木吉他的三维结构设计，首先围绕原声乐器的声学传导逻辑搭建核心框架，区别于工业传动类零部件的载荷导向设计思路，其结构优先级首先服务于箱体共鸣效率与弦振传导的均匀性。从实际应用场景来看，这类结构数模可用于乐器生产环节的工装夹具定位设计、个性化定制改型的结构验证，也可作为文创类展陈道具的结构参考，甚至能为乐器维修环节的配件适配提供尺寸基准。

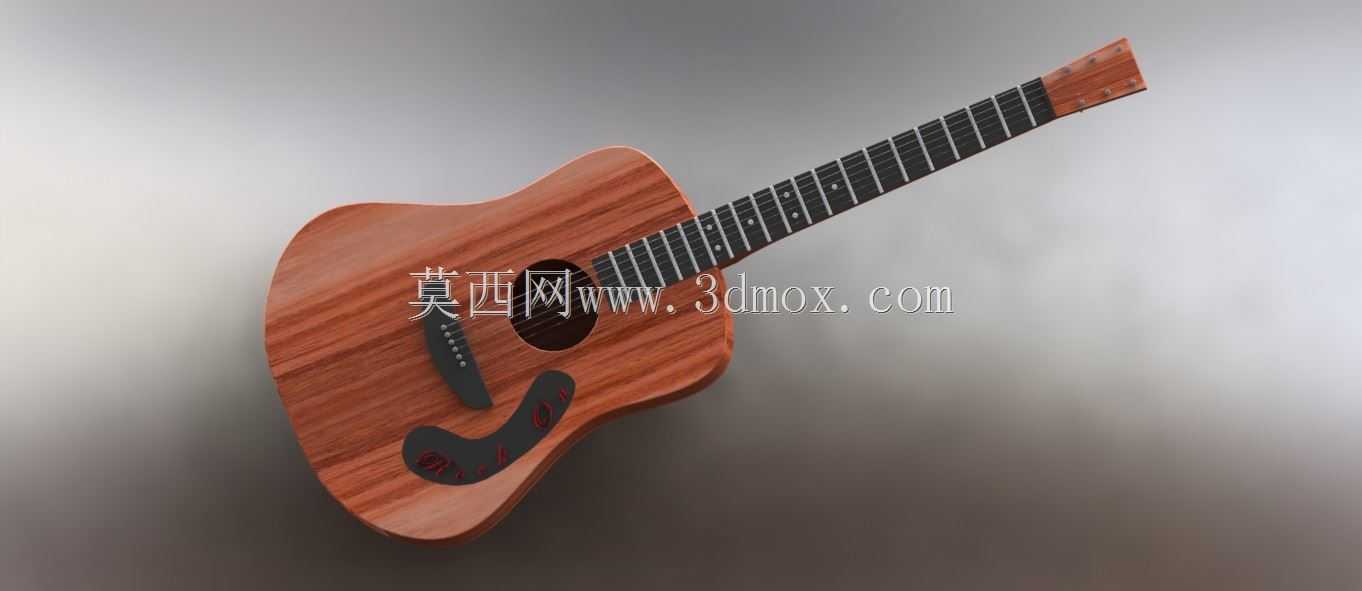

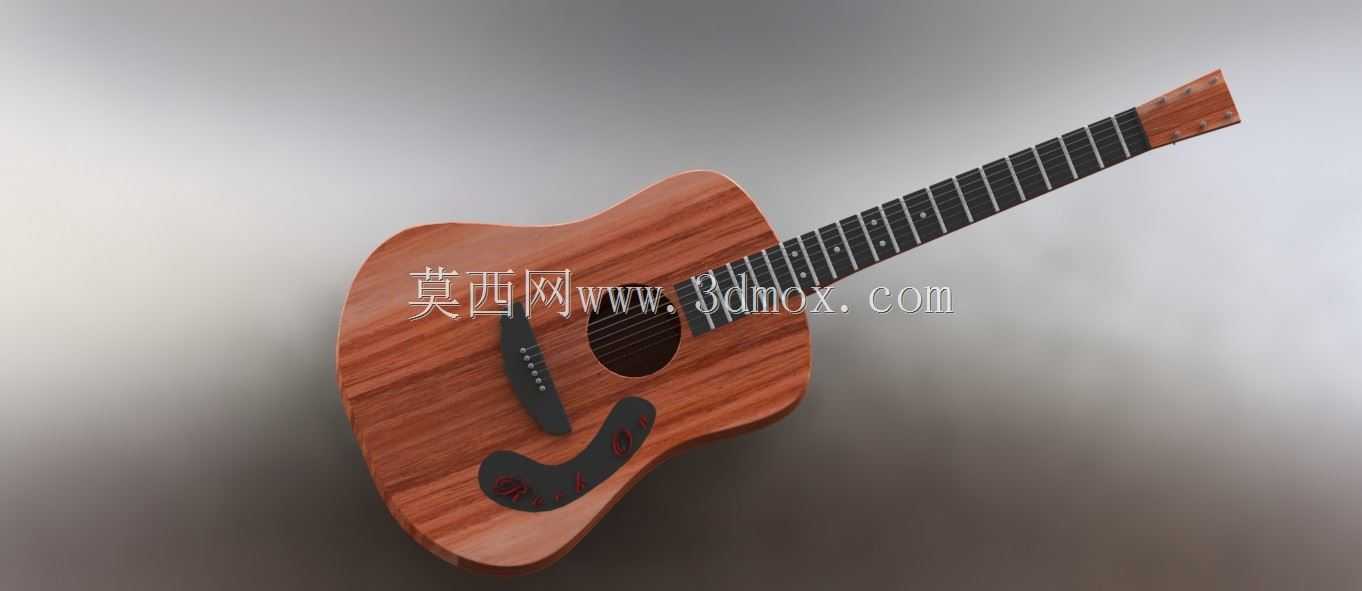

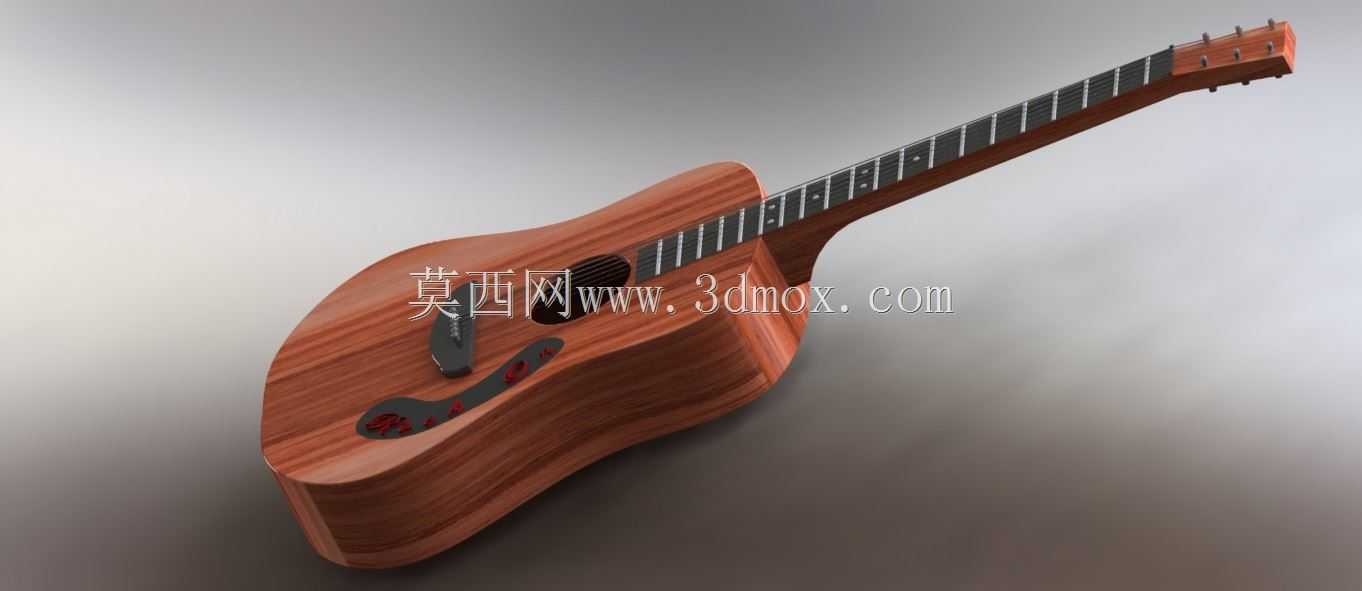

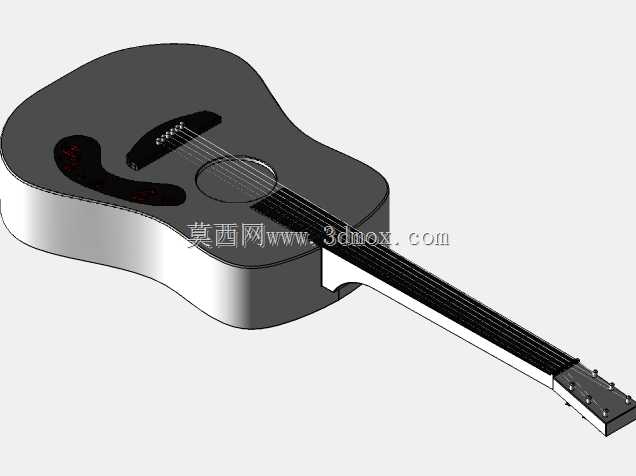

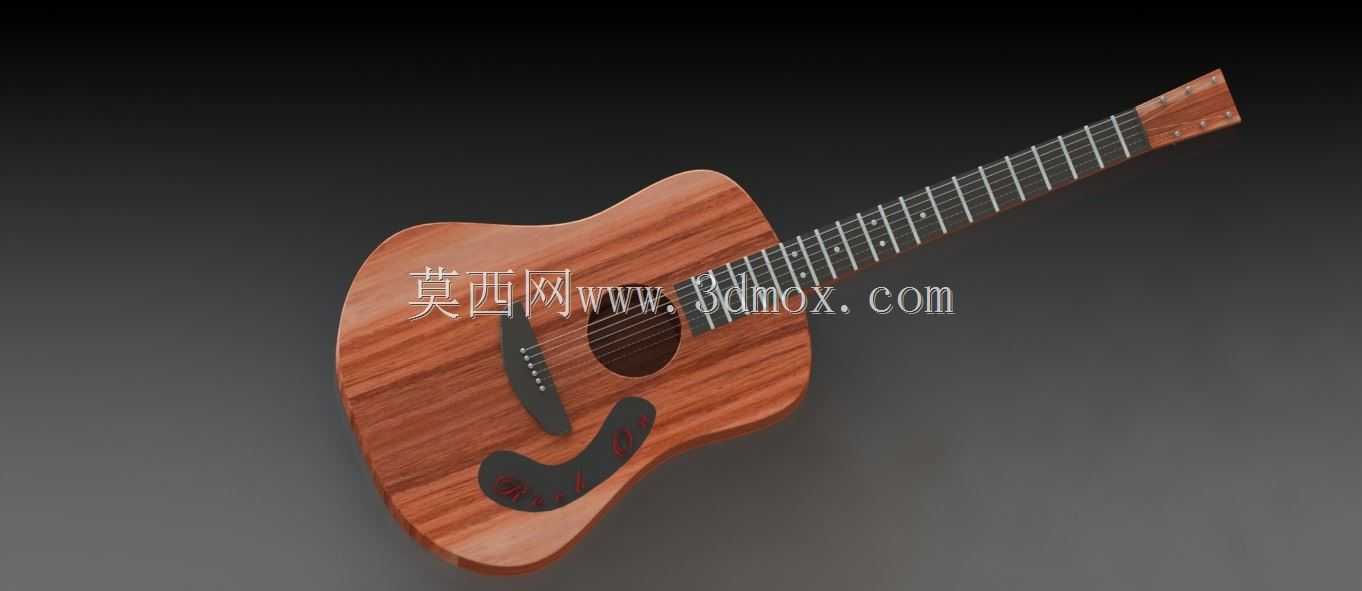

　　从功能特性层面拆解，整个模型完整还原了D型桶身木吉他的核心结构分区：云杉面板的弧度曲率严格参照量产民谣吉他的声学弧度设计，音孔位置的补强圈、音梁结构的排布都做了等比例还原，区别于外观渲染类模型，该数模保留了内部音梁的截面尺寸与粘接位置，可直接用于共鸣特性的仿真验证。指板部分的品丝间距采用十二平均律的标准弦长计算，650mm的标准有效弦长边界完全匹配常规民谣吉他的演奏尺寸，琴颈内置的调节钢筋槽位也做了结构预留，可直接适配常规的双向调节桁架安装需求，不需要二次改型就能对接生产环节的结构校验。

　　设计思路上没有采用外观优先的曲面简化逻辑，而是从实际装配的逆过程搭建结构：首先确定琴颈与桶身的插接角度，保证12品位置的弦距控制在符合演奏需求的合理区间，避免后续装配出现打品问题；桶身的侧板弧度采用热弯成型的实际工艺曲率建模，没有做理想化的光滑曲面处理，保留了侧板与面板、背板粘接处的贴合台阶，可直接用于粘接工装的定位面设计。下码的位置与弦钉孔位完全对齐指板的有效弦长终点，弦枕的槽位宽度、深度都参照常规民谣吉他的琴弦尺寸预留，可直接适配012-053规格的民谣钢弦安装。

　　外形尺寸与安装边界方面，整体总长控制在1040mm左右，桶身最大宽度410mm，箱体厚度100mm-120mm的渐变弧度完全符合人体工学的抱持弧度，琴颈的握持厚度在1品位置21mm、12品位置23mm，匹配常规演奏的握持手感。所有结构的装配间隙都预留了木质材料加工的公差余量，面板与音梁的粘接面、琴颈与桶身的插接面都保留了0.15mm的涂胶间隙，完全对接实际木工生产的工艺要求，不会出现数模装配无间隙但实际生产无法安装的问题。

　　不同于工业设备的功能导向结构，这款吉他的结构设计同时兼顾了声学性能与装配工艺：面板的音梁采用X型排布结构，数模中还原了音梁的削切角度，这部分结构直接影响低音区的共鸣延音，在建模过程中没有做等截面的简化处理，而是按照实际手工削切的变截面结构做了曲面还原，可直接用于声学仿真的网格划分。琴头的弦钮安装孔位采用标准35mm孔距，适配市面上绝大多数的民谣吉他封闭弦钮安装，不需要额外扩孔或者改位。指板的弧度采用12英寸的指板曲率，匹配常规民谣吉他的演奏手感，品丝的凸起高度也按照标准1.2mm的尺寸建模，可直接用于品丝安装槽的加工定位。

　　从结构验证的角度，该数模可直接导入仿真软件做结构强度校验，比如琴颈在琴弦拉力下的形变模拟，常规民谣吉他六根琴弦的总拉力在70kg左右，数模中琴颈的木材厚度、桁架槽位置都可直接用于形变仿真，验证不同木材材质下的琴颈抗弯性能，为新材料在吉他生产中的应用提供结构基准。同时桶身的合模位置、包边槽的预留尺寸都做了完整还原，可直接用于CNC加工的刀路生成，不需要二次补面就能对接木工加工中心的生产流程，对于小批量定制吉他的生产来说，能大幅缩短前期的结构测绘周期。
