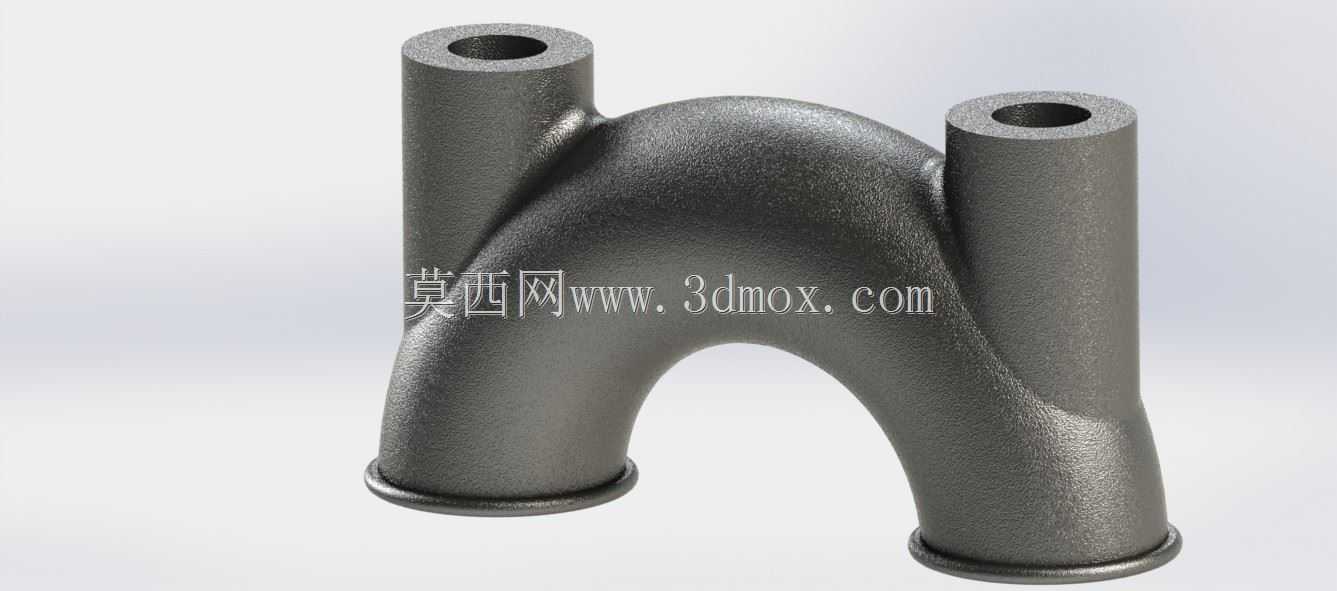

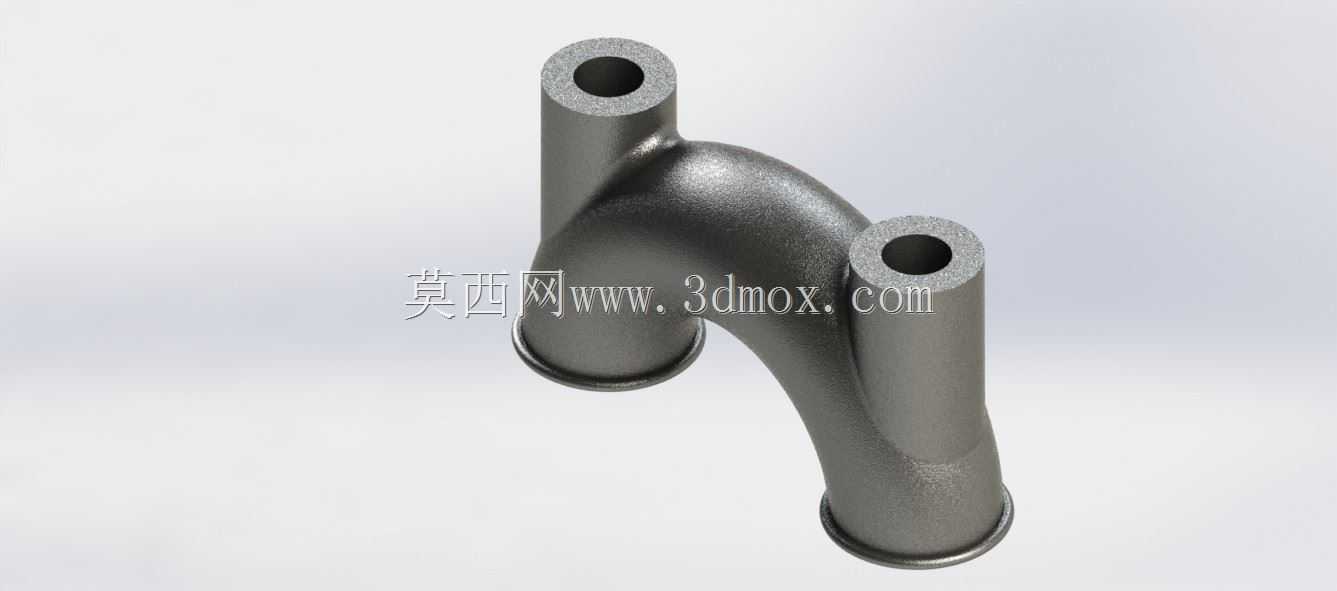

汽车悬架系统用异形弯通管路连接件

　　该异形弯通管路件主要应用于汽车底盘悬架系统的气路或油路连通场景，在商用车空气悬架、乘用车主动悬架的管路布局中承担多通路介质导流作用，可同时连通两路竖向布置的管路与下方主通路，适配悬架跳动过程中管路的空间避让需求，避免悬架上下运动时与周边车架、控制臂部件产生运动干涉。从实际装车工况来看，这类连接件通常布置在车架纵梁与悬架摆臂的间隙区域，周边安装空间紧凑，常规直角三通或直三通无法满足管路走向的弧度要求，容易在车辆经过颠簸路面时，因悬架行程变化拉扯管路造成接头松脱、管路弯折堵死的问题，而该弯管的弧形过渡结构能预留足够的形变余量，适配悬架动态运动过程中的管路位移。从功能特性上看，该部件采用一体铸造成型，三个连接端均做了加厚翻边处理，

　　端部的环形凸台可适配卡套式管接头或快插接头的安装定位，安装时无需额外焊接法兰，直接通过管箍或接头锁紧即可实现密封，能承受1.2MPa以内的流体工作压力，适配悬架系统的压缩空气、液压油等介质输送需求，管壁整体厚度均匀，弧形过渡区域没有明显的壁厚突变，可降低介质流动过程中的阻力损失，同时避免应力集中造成的部件疲劳开裂。设计过程中优先考虑了安装边界的约束条件，两个竖向接口的中心距根据悬架周边的管路固定点间距设定，下方两个接口的朝向匹配车架上的主管路走向，整体外轮廓的最大宽度控制在相邻部件的安全间隙范围内，装车后不会与减震器弹簧、转向拉杆产生运动干涉；建模阶段先通过管路走向的空间扫略生成中心轨迹，再以等壁厚方式生成实体模型，

　　对三个接口的衔接位置做了大圆角过渡处理，既保证铸造过程中金属液的充型流畅性，避免出现冷隔、浇不足的铸造缺陷，也能减少流体在管路转角处的紊流现象，降低管路工作过程中的振动噪音。外形尺寸方面，两个竖向接口的外径统一，适配同规格的标准管路，接口内径根据系统额定流量计算得出，保证介质通过时的流速控制在合理区间，避免流速过快造成的管路冲蚀；下方两个接口的中心距与车架上的预装支架定位孔间距匹配，安装时可通过配套的管夹直接固定在车架预装位上，无需额外设计转接支架，减少总装环节的零件数量与装配工时。从实际使用场景延伸来看，这类弯通连接件也可适配工程机械设备的液压管路布局，在工程机械的行走机构悬架、作业臂液压管路排布中，

　　同样可利用其异形弯通结构实现多管路的紧凑连接，避开运动部件的活动行程范围，保证设备作业过程中管路连接的可靠性。建模时对所有安装配合面做了公差预留，接口的圆柱面尺寸按照管接头的配合公差设定，保证装配后接头与管路件的同轴度，避免安装后出现偏载造成的密封失效；外表面的铸造拔模角度按照砂型铸造的工艺要求设定，无需后续大量机加工即可满足尺寸精度要求，兼顾制造成本与使用性能。
