双法兰90度管道连接弯头结构

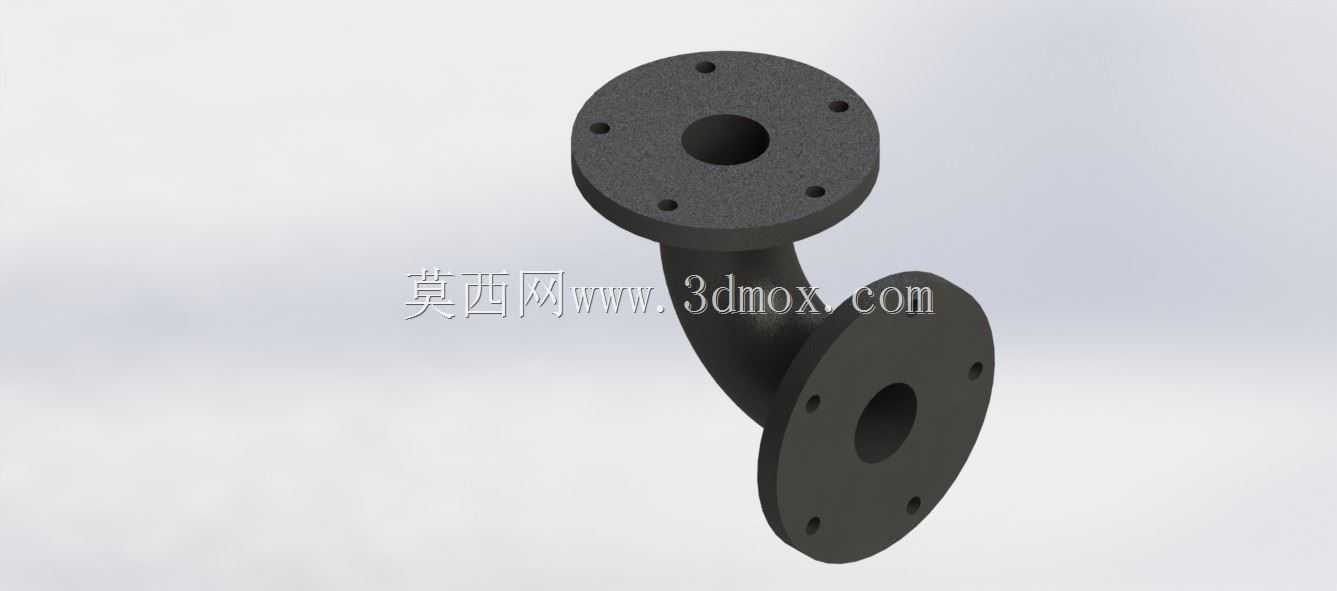

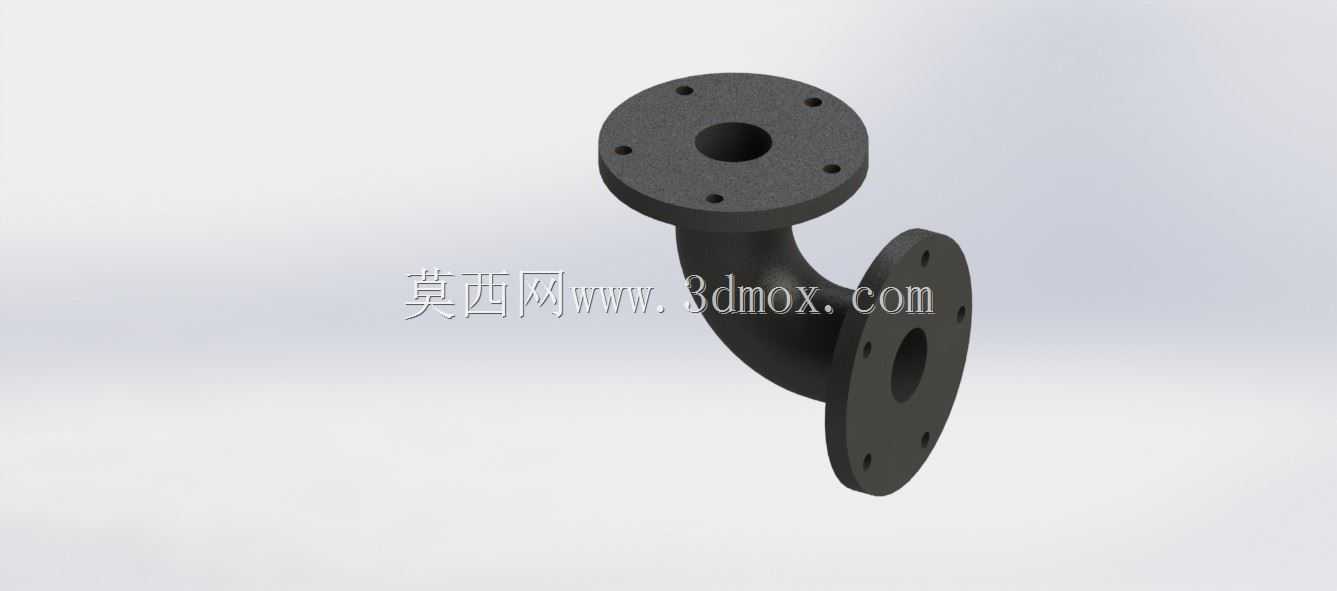

　　在工业流体输送管路系统中，管路走向的变向需求十分常见，这类双法兰连接的90度弯头，是管路布局中承担转向导通功能的核心部件，广泛应用在给排水管网、化工流体输送、暖通循环管路、工业设备配套油路气路等场景中，能够在不额外增加管路接头数量的前提下，实现管路垂直方向的90度转向，减少管路连接点的泄漏风险。从结构设计来看，该弯头两端采用标准圆形法兰对接结构，法兰端面均匀分布6个螺栓安装孔，安装时可通过螺栓与对应通径的管道法兰、设备接口法兰紧密贴合，配合法兰密封垫片即可实现可靠的静密封，能够承受常规工业管路的工作压力，避免输送介质在转向位置出现渗漏。弯头的弯曲段采用平滑圆弧过渡设计，没有直角折角结构，这种设计能够大幅降低流体在转向位置的局部阻力，

　　减少介质输送过程中的压损，同时避免流体中携带的固体杂质在转角位置堆积造成管路堵塞，对于含少量颗粒的流体输送场景也有较好的适配性。在实际选型安装过程中，需要重点核对两端法兰的螺栓孔中心距、法兰外径、通径尺寸与对接管路的匹配性，确保安装时螺栓能够顺利穿入法兰孔位，同时要预留足够的安装操作空间，方便螺栓的紧固操作以及后期的密封垫片更换维护。设计这类弯头三维模型时，首先要确定适配的管路通径参数，根据通径匹配对应的标准法兰尺寸，确定法兰厚度、螺栓孔直径与分布圆直径，之后规划弯曲段的曲率半径，曲率半径过小会导致流体阻力骤增，过大则会占用过多的安装空间，需要结合实际安装场景的空间边界做平衡调整，弯曲段的管壁厚度要和两端法兰对接的管道壁厚保持一致，

　　保证整体结构的承压能力均匀，避免在转角位置出现应力集中导致的结构损坏。建模过程中需要注意法兰端面与弯曲段的同轴度要求，两端法兰的密封端面要保持垂直，避免安装后出现法兰面贴合不严的问题，螺栓孔的位置要采用圆周阵列方式生成，确保孔位角度分布均匀，和标准法兰的孔位完全对应，防止现场安装时出现孔位错位无法对接的问题。这类弯头在实际使用中，除了承担管路转向的功能，还能够在一定程度上补偿管路因温度变化产生的少量轴向与径向位移，减少管路热胀冷缩对接口位置产生的附加应力，提升整个管路系统的运行稳定性。在不同的应用场景中，可根据输送介质的特性选择对应材质的成品弯头，比如输送清水类介质可采用普通铸铁材质，

　　输送腐蚀性化工介质则需要搭配不锈钢或衬塑材质的同结构弯头，但是整体的连接尺寸与结构形式保持一致，能够实现不同材质产品的互换安装，降低管路系统的备件储备成本。在管路布局设计阶段，将这类标准结构的弯头模型导入整体管路装配中，能够提前校验管路走向的合理性，核对弯头与周边设备、支架、其他管线的安全距离，避免现场安装时出现空间干涉问题，减少现场施工的整改工作量。
