嵌套式镂空立方体组合结构设计

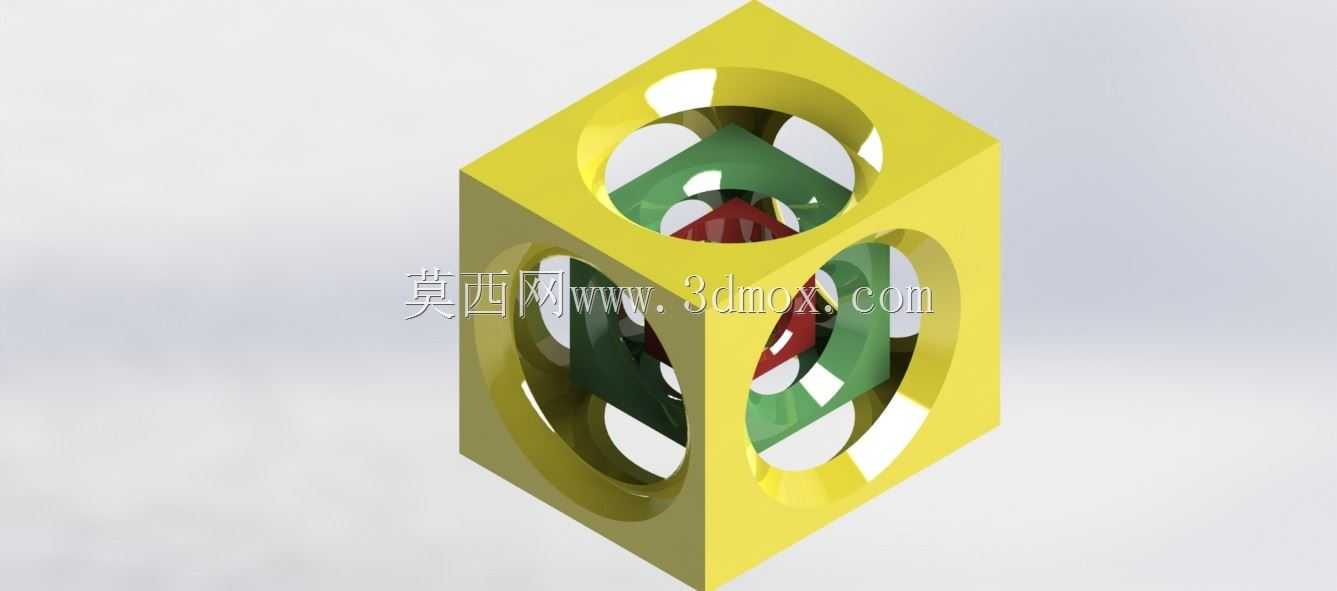

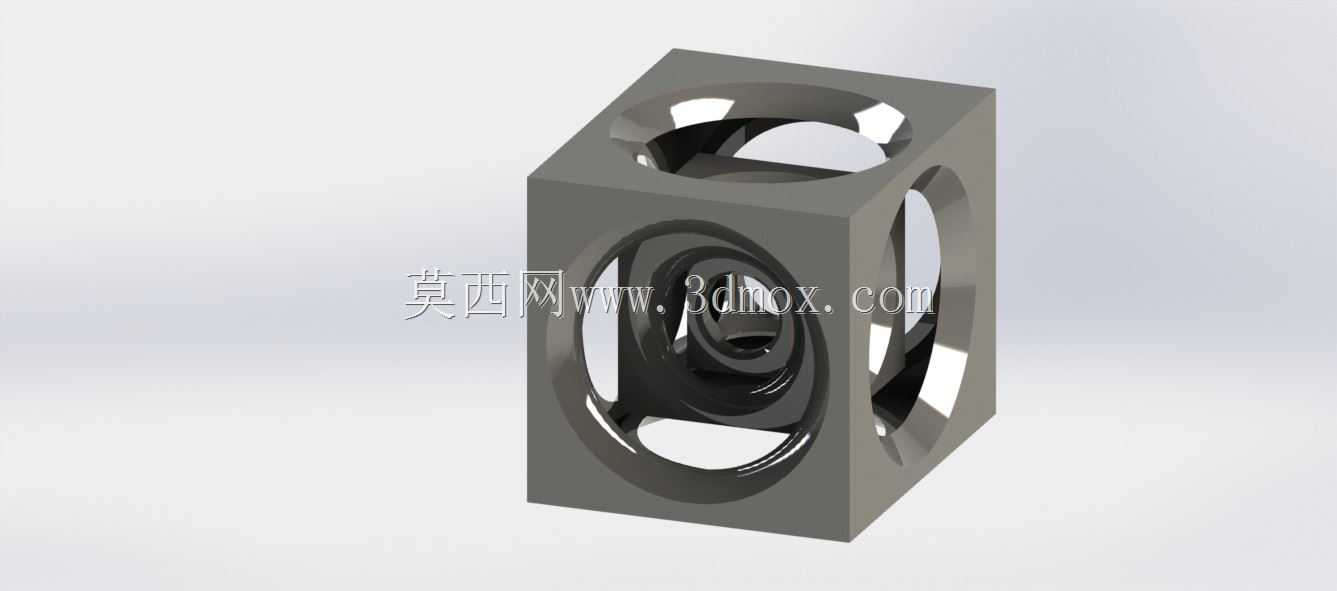

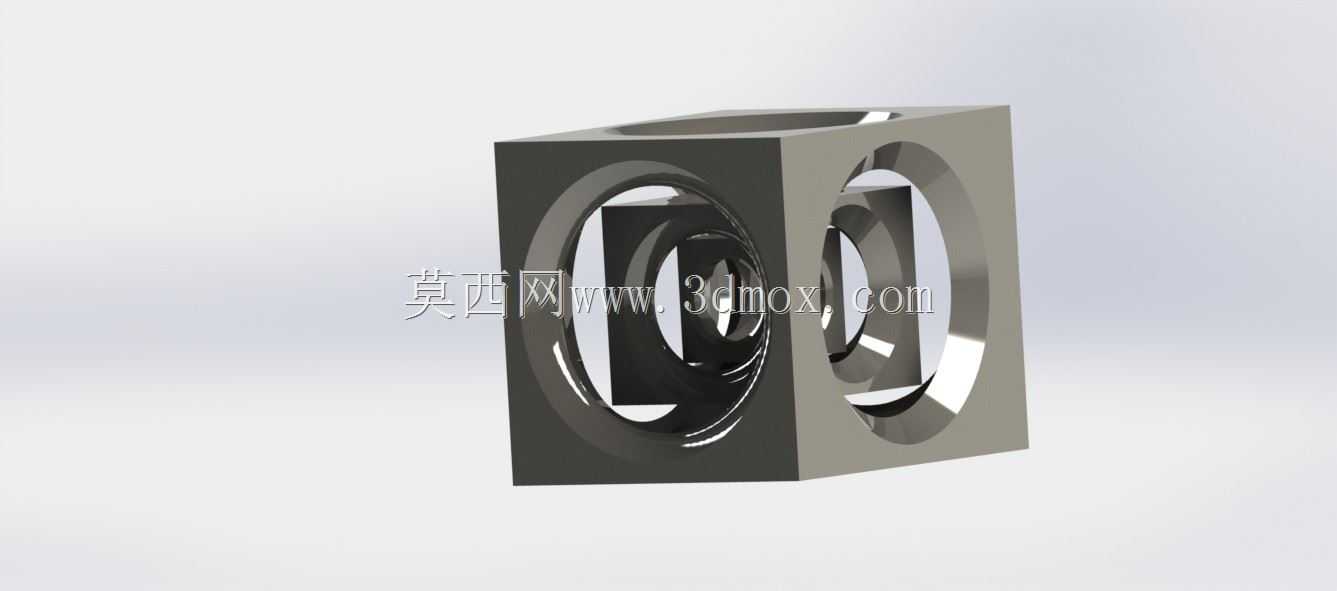

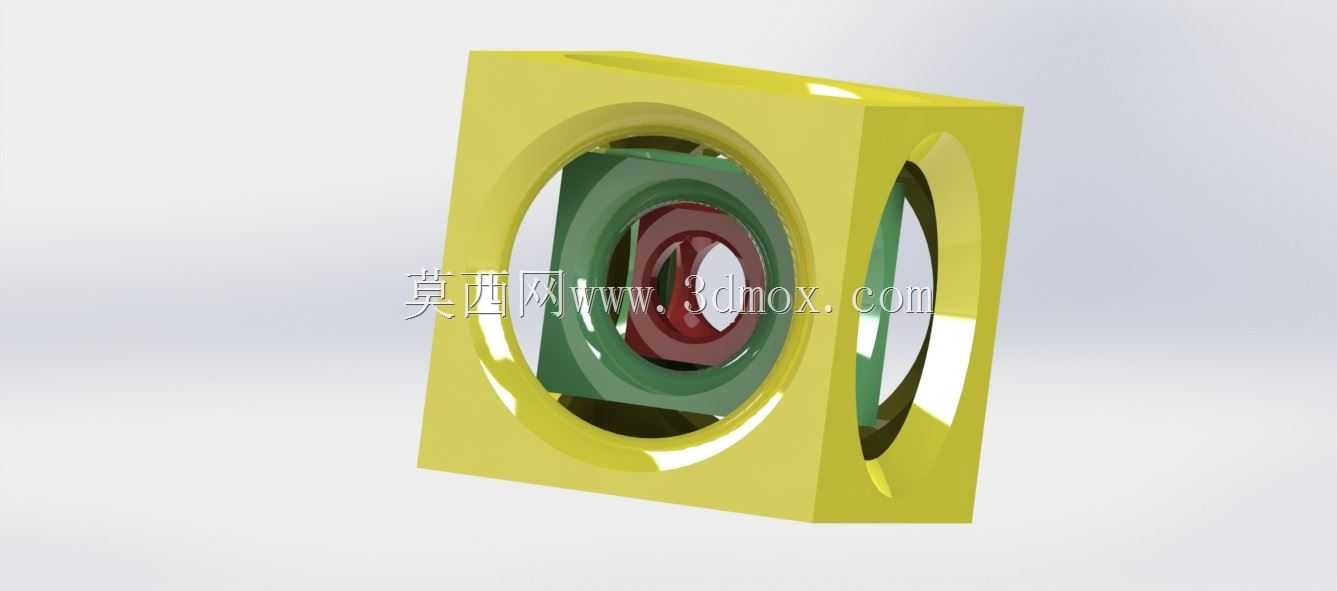

　　这类嵌套立方体结构常被用作机械原理教学的演示教具，也可作为精密传动机构的原理验证样件，在空间机构研发、几何结构验证场景中承担直观展示空间嵌套运动逻辑的作用。从实际功能来看，该结构通过多层立方体的同轴嵌套，每层立方体的六个面均开设同轴圆形通孔，既保证了各层构件之间的相对活动余量，也通过镂空结构降低了整体构件的重量，同时预留了内部穿设传动杆件、传感线路的通道，可拓展为多自由度空间运动机构的基础承载框架。设计过程中首先确定最外层立方体的基准边长，以最外层立方体的内接空间作为次层立方体的安装边界，逐层向内推导每层立方体的外形尺寸，保证相邻两层立方体之间保留均匀的活动间隙，避免运动过程中出现卡滞。每层立方体的圆形通孔同轴度是设计核心，

　　需保证六个方向的通孔中心轴线交汇于立方体的几何中心，确保嵌套后各层构件可沿多方向实现相对转动或滑动，不会出现轴线偏移导致的结构干涉。外形尺寸设计上，最外层立方体的边长根据实际应用场景确定，若作为教学教具，最外层边长可控制在100-150mm区间，方便手持演示；若作为机构承载框架，可根据内部安装的零部件尺寸调整外层边长，保证内部嵌套的各层立方体有足够的活动空间。安装边界方面，最外层立方体的外表面可根据需求开设安装孔位，用于将整个结构固定在设备基座或演示台架上，固定时需保证立方体的几何中心与配套机构的回转中心重合，避免运行时出现偏心晃动。结构的壁厚设计需兼顾强度与重量，外层立方体壁厚可略大于内层，保证整体结构的刚性，

　　内层立方体壁厚可适当减薄，降低内层构件的运动惯量，提升相对运动时的灵活性。各层立方体的棱边均做倒圆角处理，既避免加工和使用过程中锐边划伤，也减少相邻构件运动时的棱边磕碰磨损。镂空圆孔的直径需小于对应层立方体面的内切圆直径，保证孔周有足够的结构强度，不会因开孔导致面结构变形，同时圆孔边缘同样做倒角处理，消除应力集中点，提升构件的疲劳强度。这类结构在实际应用中，可通过在各层立方体之间加装微型轴承或耐磨衬套，降低相对运动的摩擦阻力，也可在内部嵌套的立方体上安装配重块，实现特定的动平衡效果，满足不同机构的运动需求。设计建模时需逐层校验装配间隙，通过运动仿真模拟各层构件的极限运动位置，排查所有可能的干涉点，确保在全行程运动范围内各层构件不会发生碰撞，同时预留足够的装配公差，适配实际加工产生的尺寸误差，保证加工后的构件可顺利完成装配。
