单源多部件齿轮动力传输机构

项目分类:通用机械零部件 发布时间:2022-01-13 ID:497590
  • 单源多部件齿轮动力传输机构

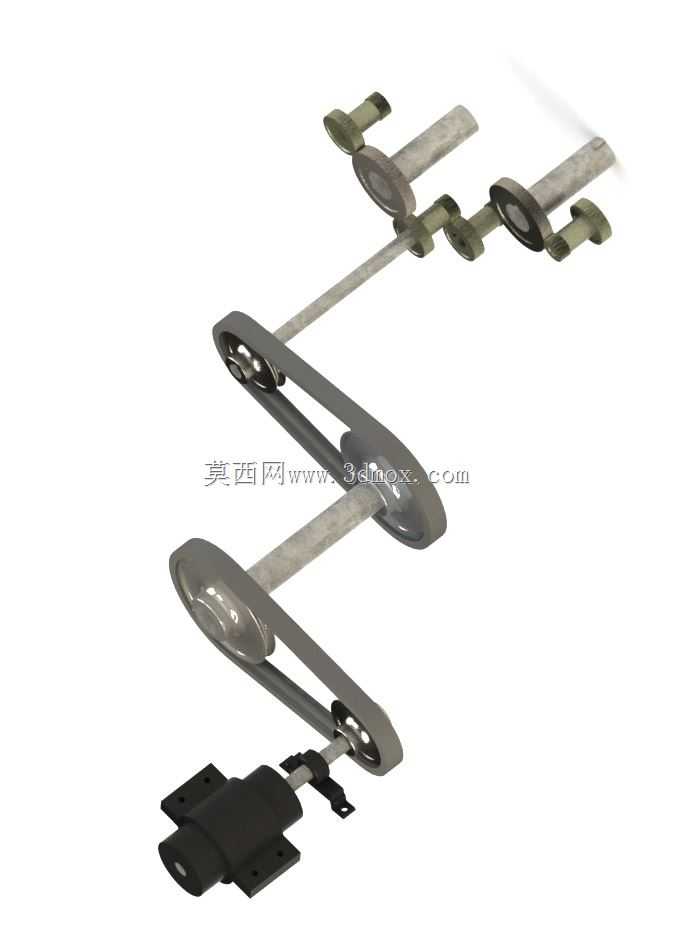

  这套动力传输机构的核心设计逻辑,是依托单一动力输入源,通过齿轮啮合与连杆联动的组合结构,完成向多个不同执行部件的功率分流传递,在小型自动化产线、轻工包装设备、台式加工机具这类需要单动力源驱动多工位动作的场景中,这类结构的应用十分普遍。从结构布局来看,整套机构沿长轴方向排布动力输入与分流节点,最下端的安装基座采用带固定孔的块状结构,安装面预留的四个沉头孔可直接通过螺栓固定在设备的安装基板上,基座与上方传动杆的连接位置设置了防转定位结构,避免动力传递过程中出现基座偏移导致的传动同轴度误差。中间段的传动结构采用了两组对称布置的曲柄连杆组件,连杆与传动杆的连接位置通过带衬套的铰接结构实现,既可以降低转动过程中的摩擦损耗,

  也能补偿小范围的安装同轴度偏差,避免传动过程中出现卡滞。齿轮啮合节点设置在传动杆的中上部位置,两个配对齿轮的模数、压力角参数完全匹配,啮合侧隙控制在合理区间,既保证动力传递的平稳性,也不会因为侧隙过大导致传动回程误差超标,齿轮与传动杆之间采用平键连接实现周向固定,轴向则通过轴端挡圈完成限位,防止高速运转过程中齿轮出现轴向窜动。最上端的两组输出端结构,分别对应两个独立的执行部件安装位,输出轴的端部设置了扁位结构,方便外部执行件的安装与周向固定,不需要额外加工键槽就能传递额定扭矩,降低配套部件的加工难度。设计过程中需要重点关注各铰接点的润滑通道预留,所有转动配合位置都设计了注油空间,可定期加注润滑脂降低磨损,延长整套机构的维护周期。

  安装边界方面,整套机构沿传动杆轴向的总长度可根据实际设备的工位间距调整,横向最大宽度不超过两组连杆外摆的最大极限位置,安装时需要保证传动杆与安装基座的垂直度偏差控制在允许范围内,否则会加剧连杆铰接点与齿轮啮合面的偏磨。这类传动结构相比多动力源分别驱动的方案,不需要额外配置多个电机与对应的控制系统,能有效降低设备的整体制造成本,同时通过齿轮与连杆的固定传动比,能保证多个执行部件之间的动作时序完全同步,不会出现多电机控制带来的动作时序偏差,在需要严格动作匹配的多工位联动场景中,这种单源传动的方案稳定性优势十分明显。实际应用中,可根据传递功率的大小调整齿轮模数、连杆截面尺寸以及传动杆的轴径,当需要传递更大功率时,

  可将铰接位置的衬套更换为滚针轴承结构,提升重载下的转动可靠性,若应用在高速传动场景,则需要对整套传动组件做动平衡校正,降低运转过程中的振动与噪音。结构的选材方面,传动杆与齿轮可采用45号钢调质处理,连杆部分可采用铝合金材质降低运动惯量,基座部分采用铸铁材质保证安装刚性,不同材质的搭配可在保证结构强度的前提下,尽可能降低整套机构的整体重量,减少运动过程中的惯性冲击。
