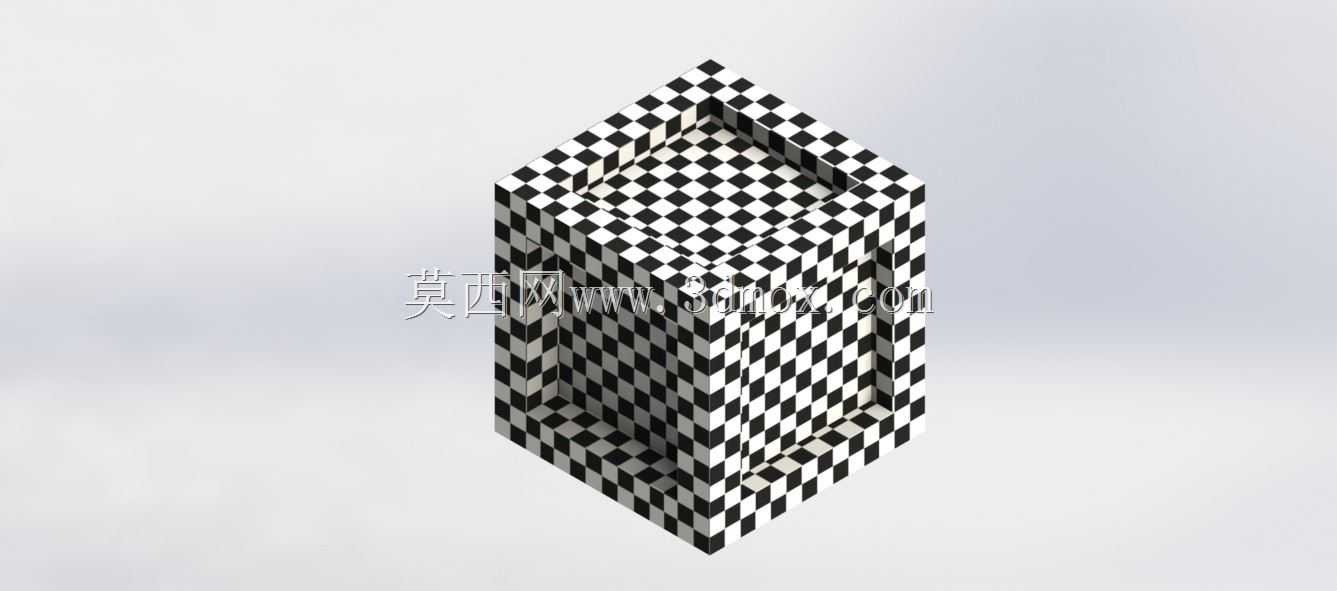

黑白棋盘格镂空等径立方体几何结构件

　　这类带棋盘格纹理的镂空立方体结构，在机器视觉标定、光学检测场景中应用十分广泛，很多3D扫描设备、结构光检测工位在做空间位姿校准、畸变校正时，都会用到这类几何特征规整、表面纹理对比度高的标准件。从结构设计逻辑来看，整个构件以正六面体为基础轮廓，六个面均做了等壁厚的内凹镂空处理，镂空区域的边缘做了等距的倒角过渡，避免应力集中导致的边角崩损，也能减少加工过程中的刀具震颤。外轮廓的棱边保持严格的90度垂直，相邻面的平面度公差控制在0.02mm以内，保证作为标定基准时的空间坐标精度。表面的黑白棋盘格图案采用等尺寸正方形格纹排布，格纹的边界锐利无模糊，黑白区域的反射率差值控制在合理区间，避免视觉采集时出现过曝或者欠曝的问题，

　　不管是可见光相机还是红外结构光设备，都能准确捕捉格纹的角点特征。在实际安装使用时，这类立方体构件通常会通过底部的定位孔固定在检测工位的基准平台上，安装面的平面度要求和外轮廓基准面保持一致，固定后不会出现倾斜偏移，保证空间标定的坐标系和设备运动坐标系重合。设计过程中需要重点控制镂空区域的壁厚均匀性，整个构件的壁厚保持一致，不管是采用3D打印工艺制作树脂原型，还是采用机加工方式制作金属标准件，均匀的壁厚都能减少加工过程中的变形量，保证最终成品的形位公差符合要求。镂空结构的设计一方面是减轻构件自身重量，方便搬运和快速更换工位，另一方面也能减少实体材料带来的光线反射干扰，让视觉采集系统能更清晰地识别不同面的格纹特征，即使是从斜向角度拍摄，

　　也能通过三个相邻面的格纹特征快速解算出空间位姿。和实体标定块相比，这种镂空结构的立方体在多角度视觉检测场景下的适配性更好，不会因为实体面的遮挡导致某一角度的特征缺失，同时棋盘格纹理覆盖所有外表面，不管设备从哪个方位采集图像，都能获取到足够的特征点完成校准。在结构细节处理上，所有镂空的内侧棱边都做了微小的圆角处理，避免尖锐边角在使用过程中划伤操作人员，也能减少应力集中导致的构件开裂，尤其是采用光敏树脂3D打印制作的原型件，微小圆角能大幅提升构件的抗冲击性能，日常取放过程中不容易出现边角破损。这类构件也常作为几何教学的演示模型，帮助初学者理解三维空间的正交投影、等轴测视图的形成原理，棋盘格纹理能更直观地展示透视变形的规律，

　　让学习者快速掌握三维空间到二维平面的投影变换逻辑。在光学渲染测试场景中，这类带规则纹理的立方体也是常用的测试模型，用来验证渲染软件的纹理映射、光影反射、透视校正的准确性，黑白高对比度的纹理能很容易发现渲染过程中出现的纹理拉伸、光影失真、透视变形等问题，帮助渲染开发人员快速调整算法参数。设计时需要保证每个面的棋盘格纹理和相邻面的纹理在棱边处精准对齐，不能出现格纹错位的问题，否则会影响视觉标定的角点识别精度，格纹的尺寸根据检测设备的工作距离做匹配调整，工作距离越远格纹尺寸越大，保证相机采集到的格纹角点有足够的像素分辨率，提升标定精度。整个立方体的长宽高三个方向尺寸完全相等，形位公差中的对称度、垂直度、平行度都按照高精度基准件的要求设计，不管是作为视觉标定基准还是教学演示模型，规整的几何特征都是其功能实现的核心基础。
