咖啡店坡屋面钢结构支撑框架设计

　　这套屋面支撑框架主要适配小型商业门店的坡屋面施工场景，尤其适合临街咖啡店这类对屋面造型有一定设计感要求、同时需要控制施工周期的商业空间。在实际商用建筑施工环节，这类框架直接作为屋面系统的受力核心，上方可直接铺设屋面檩条、防水垫层与外饰面材料，下方则与门店顶部的圈梁或预埋承重件做刚性连接，承担屋面自重、雨雪荷载以及常规风荷载的传导作用，避免屋面出现变形、渗漏甚至垮塌的风险。

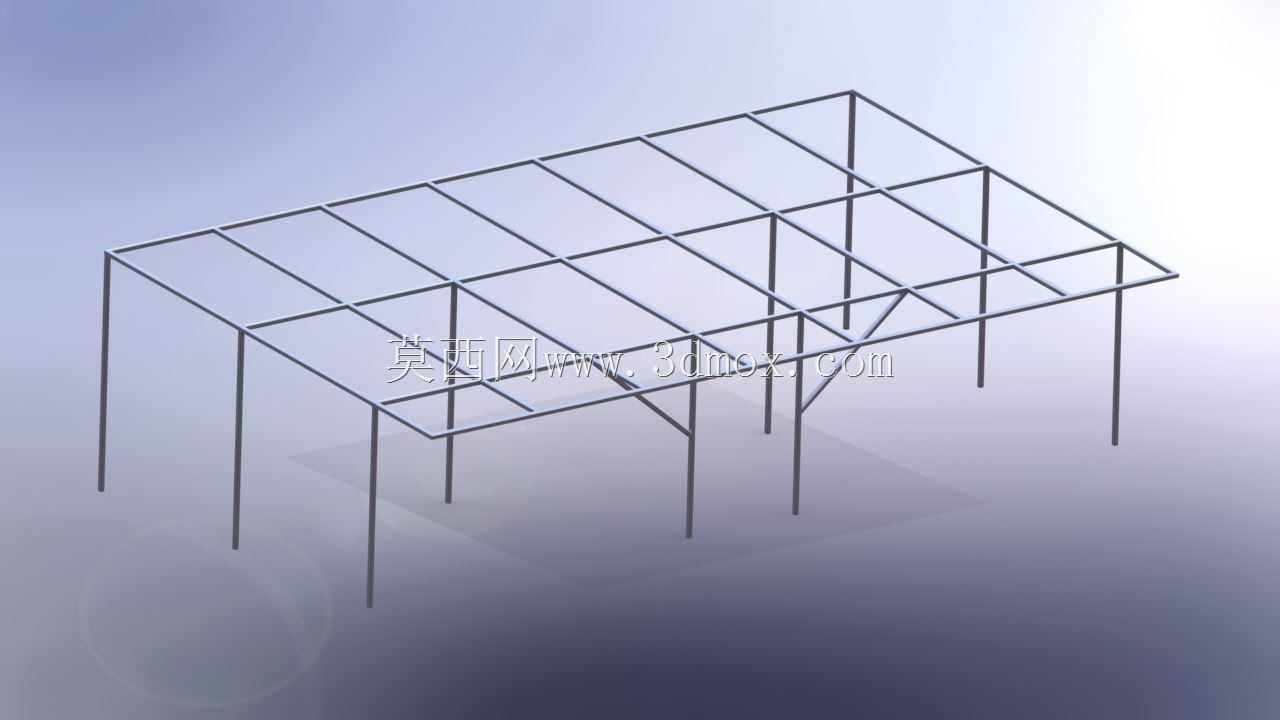

　　从设计逻辑来看，整个框架采用等截面方管作为主受力杆件，所有杆件的连接节点均采用满焊工艺处理，在框架中部的受力薄弱区域额外增设了斜向支撑肋，将大跨度的屋面网格拆分为多个小跨度的受力单元，有效降低单根杆件的长细比，避免杆件在长期荷载作用下出现失稳变形。框架的网格排布完全匹配常规屋面饰面板材的模数，施工时不需要额外对板材做大量裁切，既可以减少现场施工的废料产生，也能缩短屋面系统的整体安装周期。

　　在安装边界的考量上，框架的立柱下端预留了标准的连接法兰盘，法兰盘上的螺栓孔位完全匹配常规商业建筑顶部圈梁的预埋螺栓间距，现场施工时只需要将法兰盘与预埋螺栓对位锁紧，再做节点处的防腐密封处理即可完成主体框架的固定，不需要在现场做大量的焊接作业，能大幅降低商业空间施工时的动火风险，也能减少施工过程对周边正常营业商户的干扰。框架的整体外轮廓尺寸适配常见的30至40平小型门店的面宽与进深，立柱的高度差经过精准计算，自然形成12度左右的屋面排水坡度，雨水可以顺着坡向快速汇入预设的排水天沟，不会在屋面积存造成渗漏隐患。

　　从功能特性上来说，这套框架的杆件排布做了优化，在保证整体结构强度满足民用建筑荷载规范要求的前提下，尽可能减少了冗余杆件的使用，既控制了框架自身的重量，降低对建筑顶部承重的压力，也给后续屋面内部的管线排布、照明灯具安装预留了足够的操作空间，咖啡店后期加装氛围灯、通风管道时，不需要额外在框架上焊接挂件，直接利用现有杆件的间隙做固定即可，不会破坏框架的原有防腐涂层。所有杆件的表面均做了镀锌防腐处理，能适应户外长期的温湿度变化、雨水侵蚀，正常使用场景下不需要频繁做防腐维护，能匹配商业门店15年以上的使用周期要求。

　　在实际选型应用时，设计人员可以根据门店的实际面宽尺寸，对框架的横向网格数量做等比例调整，不需要改动主受力杆件的截面参数与节点连接形式，调整后的框架整体受力性能依然可以满足荷载要求，能大幅减少同类型项目的重复建模工作量。框架的斜向支撑位置也可以根据屋面的设备安装需求做小幅移位，比如需要在屋面安装空调外机、排风设备时，只需要将对应位置的斜撑调整到相邻网格处，不会影响整个框架的整体受力稳定性，适配不同门店的个性化施工需求。
