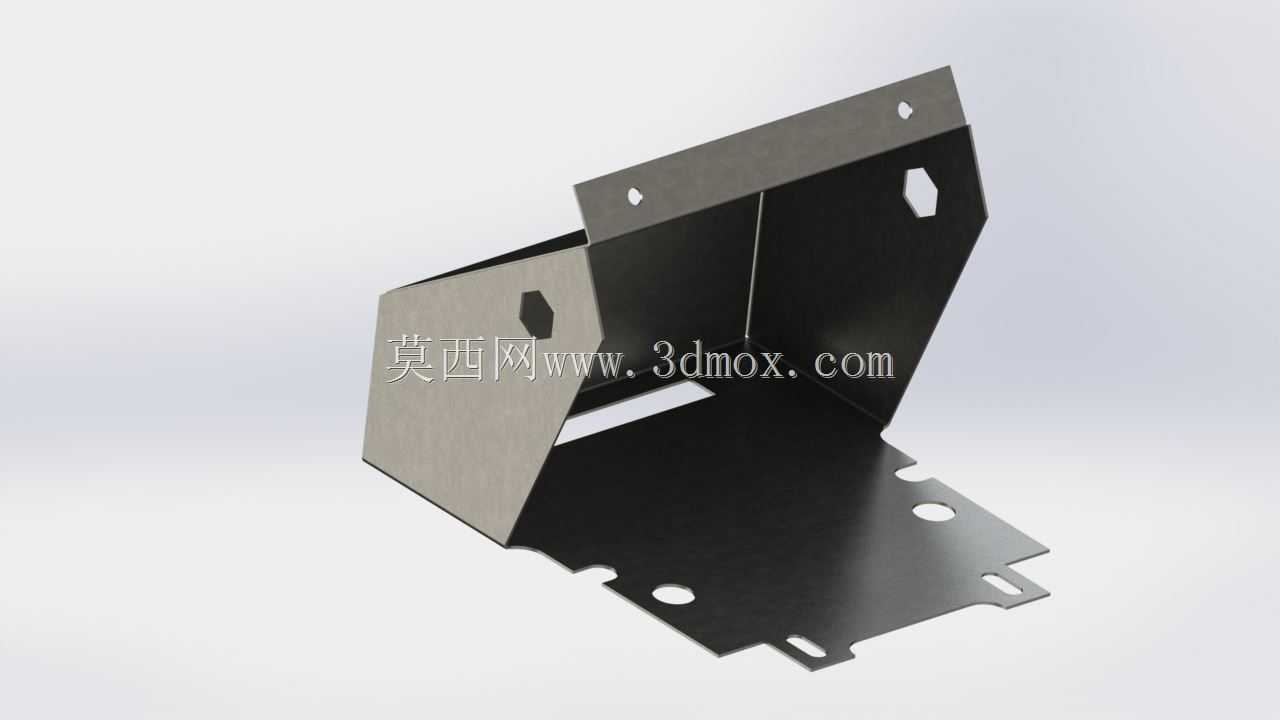

钣金折弯成型设备防护金属板盖

　　这款金属板盖属于典型的多折边钣金防护构件，在工业设备的外露传动区域、电控安装区域、管线排布区域都有广泛应用，日常多配套在中小型自动化加工设备、输送线侧边机架、台式工业机具的外侧，用来隔绝人员操作时与设备内部运动部件、带电接线端的意外接触，同时也能阻挡加工过程中产生的切屑、切削液飞溅到设备外部，或是外界粉尘、水渍侵入设备内部造成元器件损耗、运动副卡滞。从结构设计来看，整个构件采用单张钣金板材经多道折弯工序一体成型，没有额外的焊接拼接点位，这种设计一方面能减少加工工序、降低拼接带来的形位公差累积，另一方面一体折弯的结构整体刚性更好，长期受设备运行振动影响也不会出现拼接焊缝开裂、连接点位松动的问题。板体上预留的不同规格开孔各有明确作用：

　　侧边的六角形开孔是为了对应设备内部紧固件的安装操作空间，装配时可以直接通过该孔伸入工具完成内部螺栓的锁紧，不需要额外拆卸整块盖板；板面上的圆形通孔是盖板自身的安装固定孔，装配时对应设备机架上的预装螺柱，穿入紧固件后即可完成盖板的定位固定；板体边缘伸出的带缺口舌片，是定位卡接结构，安装时可以先将舌片卡入机架对应的卡槽内完成预定位，不需要操作人员全程托举盖板再拧紧紧固件，能有效提升现场装配的效率，同时卡接结构也能分担紧固件的受力，避免设备长期运行振动导致紧固件松脱后盖板直接脱落。在折弯结构的设计上，每道折边的折弯半径都匹配常规钣金加工的最小折弯半径要求，不会出现折弯处板材开裂、应力集中的问题，折边的翻边方向全部朝向设备内侧，

　　既可以提升板盖自身的结构强度，避免薄钣金件出现大面积的平面变形，也能让盖板外侧保持平整光滑，没有突出的锐边，防止操作人员维护设备时被割伤。安装边界方面，这款板盖的整体轮廓完全匹配对应设备的安装腔体开口，折边的高度刚好覆盖腔体的侧边缝隙，不会留下过大的间隙让异物进入，固定孔的孔位公差控制在合理范围内，既不会因为孔位偏差导致无法装配，也不会因为间隙过大导致盖板安装后出现晃动。在实际选型适配时，需要注意确认设备安装位的开口尺寸、固定螺柱的排布位置与板盖的对应参数匹配，同时要确认板盖的折边高度不会和设备内部的元器件、运动部件产生干涉，尤其是内部有旋转轴、往复运动机构的位置，要预留足够的安全间隙，避免盖板安装后摩擦运动部件造成异响、磨损。

　　这类钣金盖板的设计核心是在满足防护功能的前提下，尽可能简化加工工艺、降低装配难度，同时兼顾长期使用的结构可靠性，不需要额外做复杂的表面造型，所有结构特征都服务于实际安装与使用需求，没有冗余的设计结构，非常适合批量加工生产，在各类工业设备的防护结构设计中，这类多折边一体成型的钣金盖板也是应用非常普遍的结构形式，设计时只要把控好折弯顺序、孔位精度、安装间隙这几个核心要点，就能保证构件的实用性与加工经济性。
