中空式调节箱塑料主体配金属后盖结构

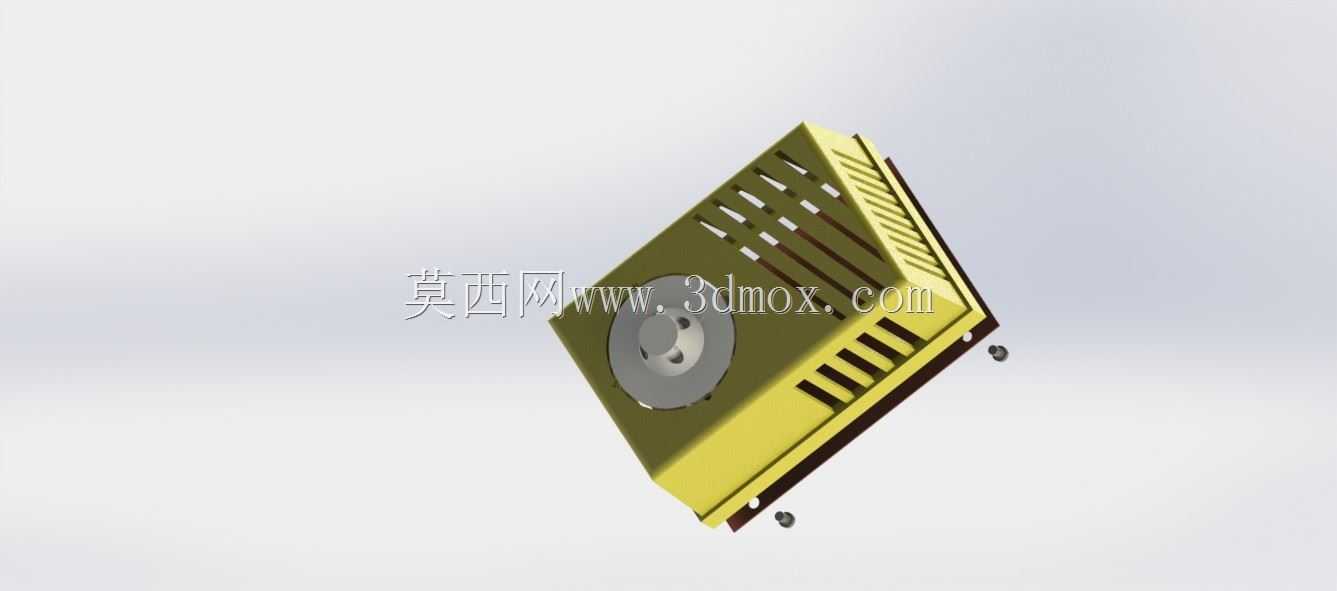

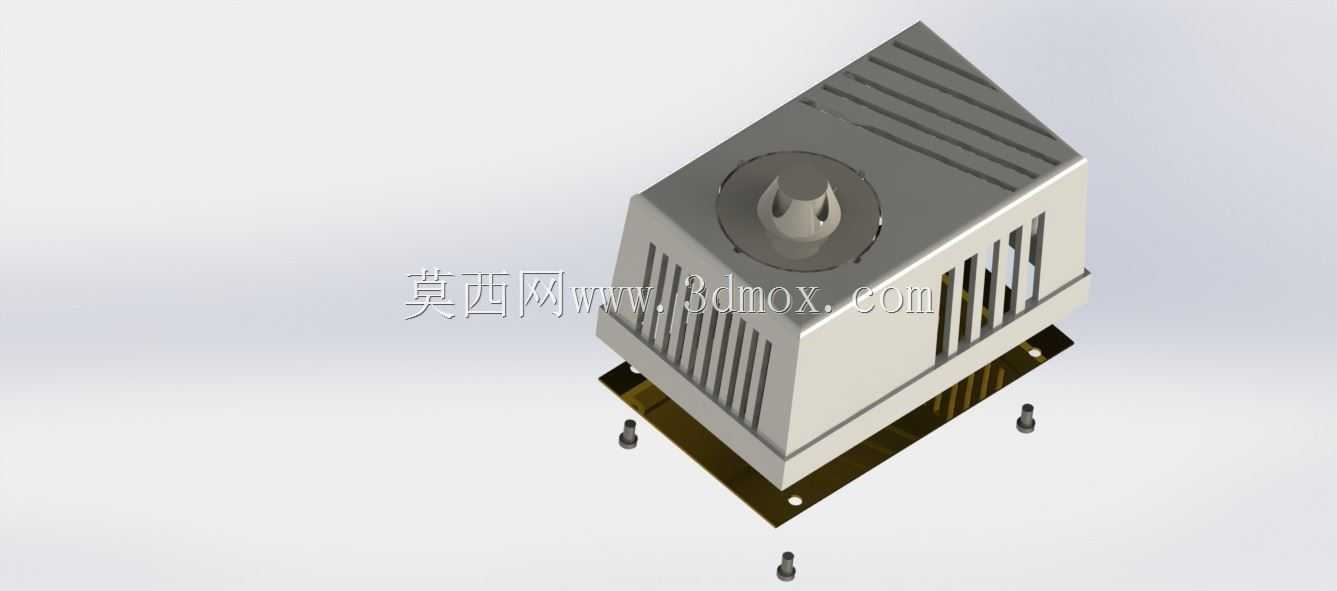

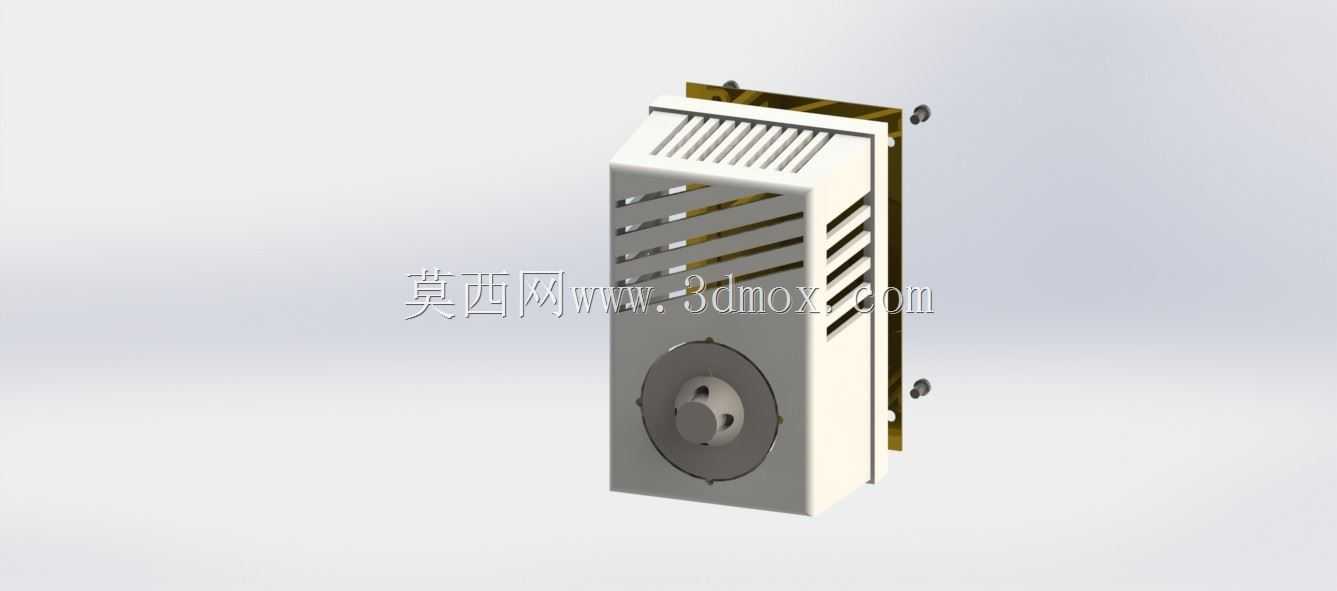

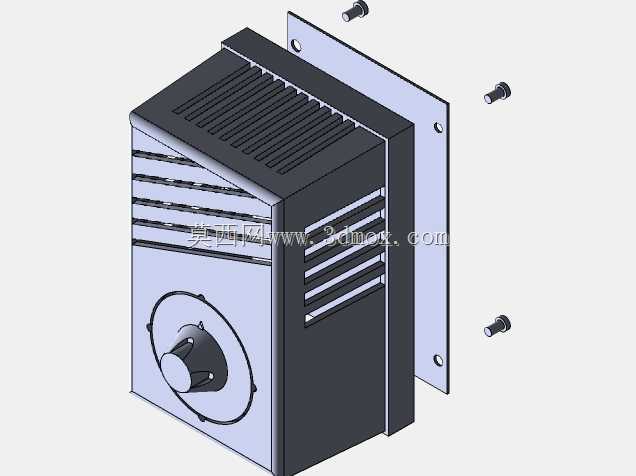

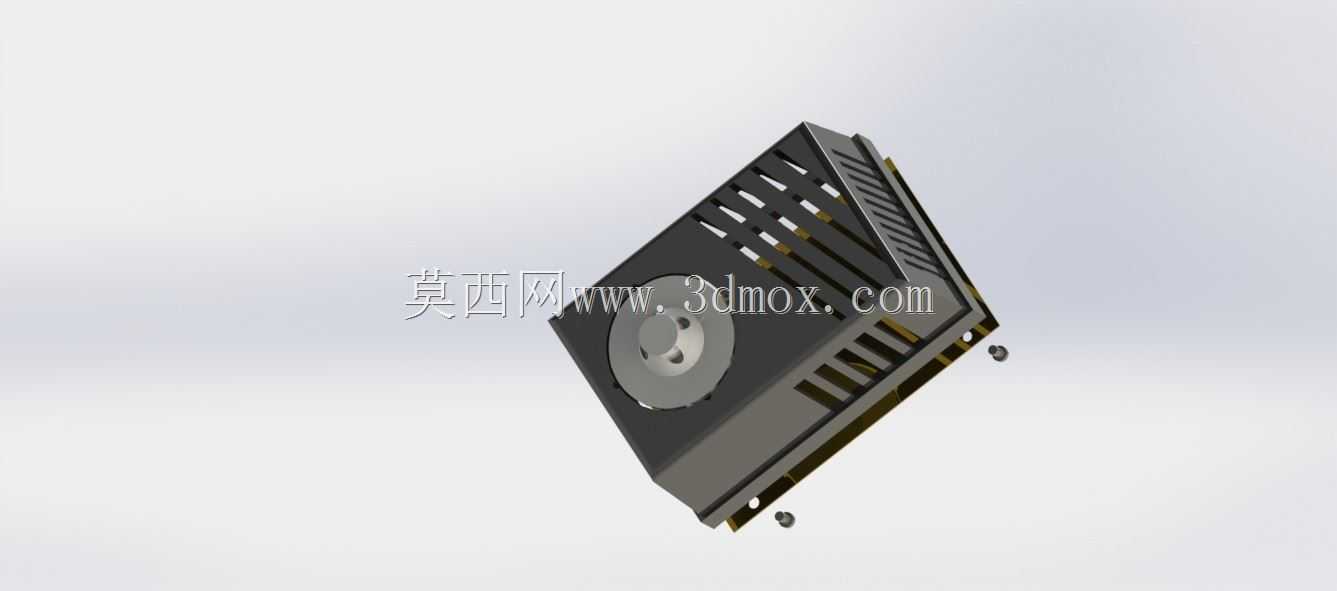

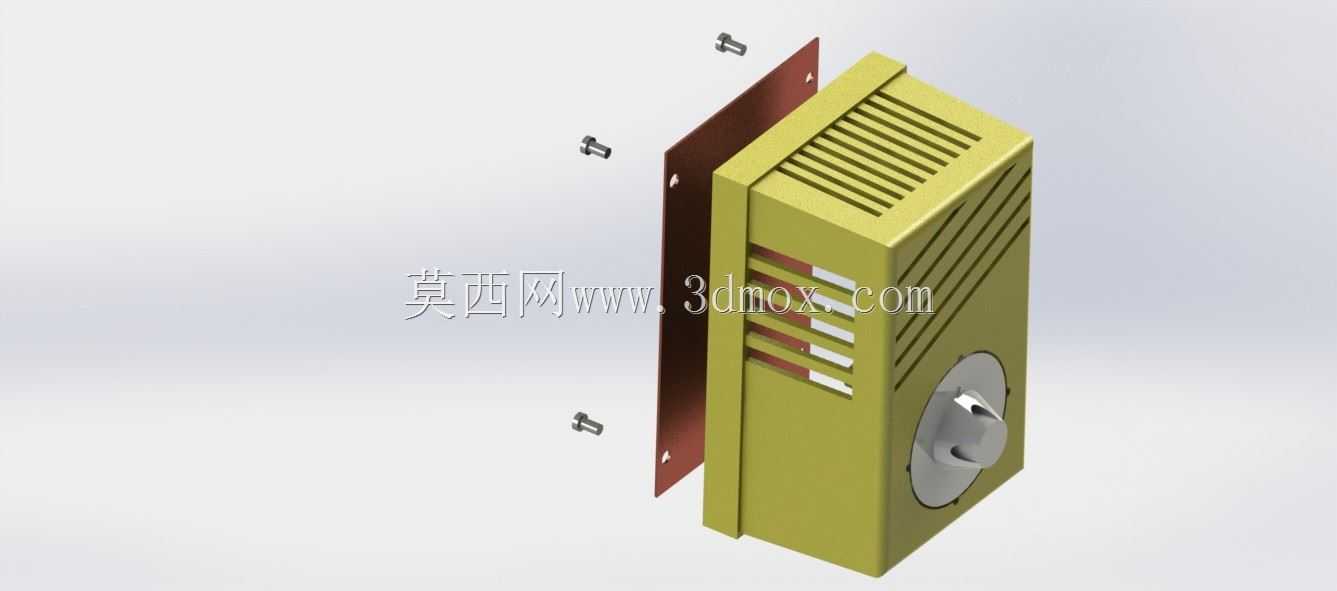

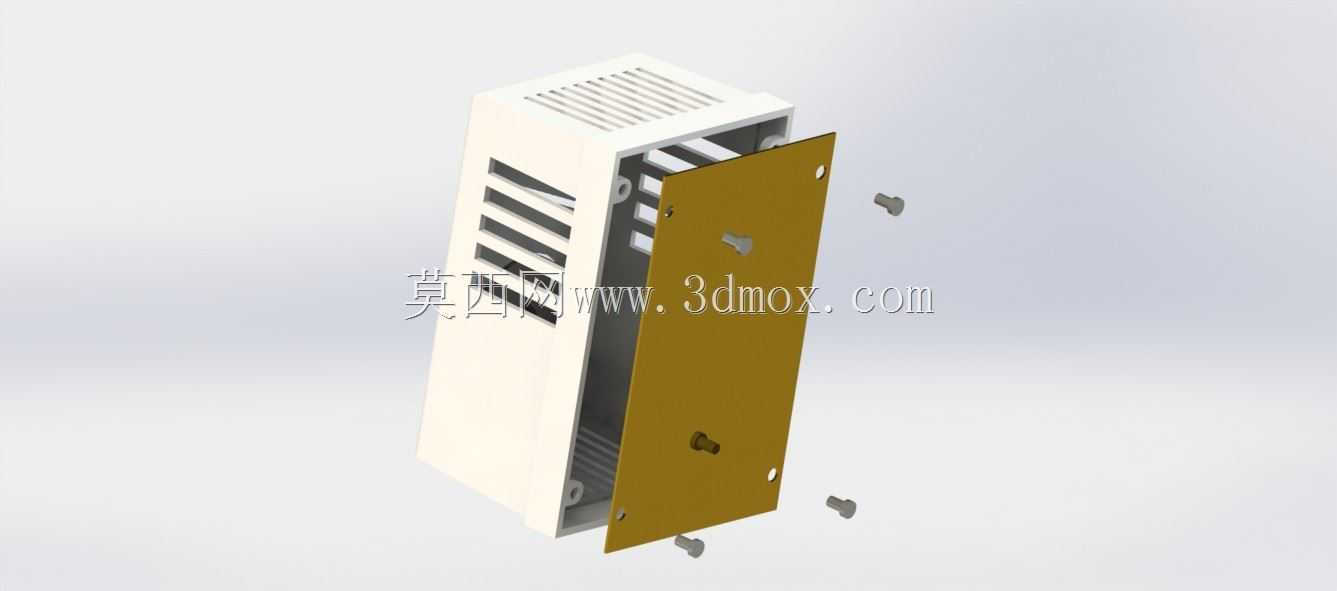

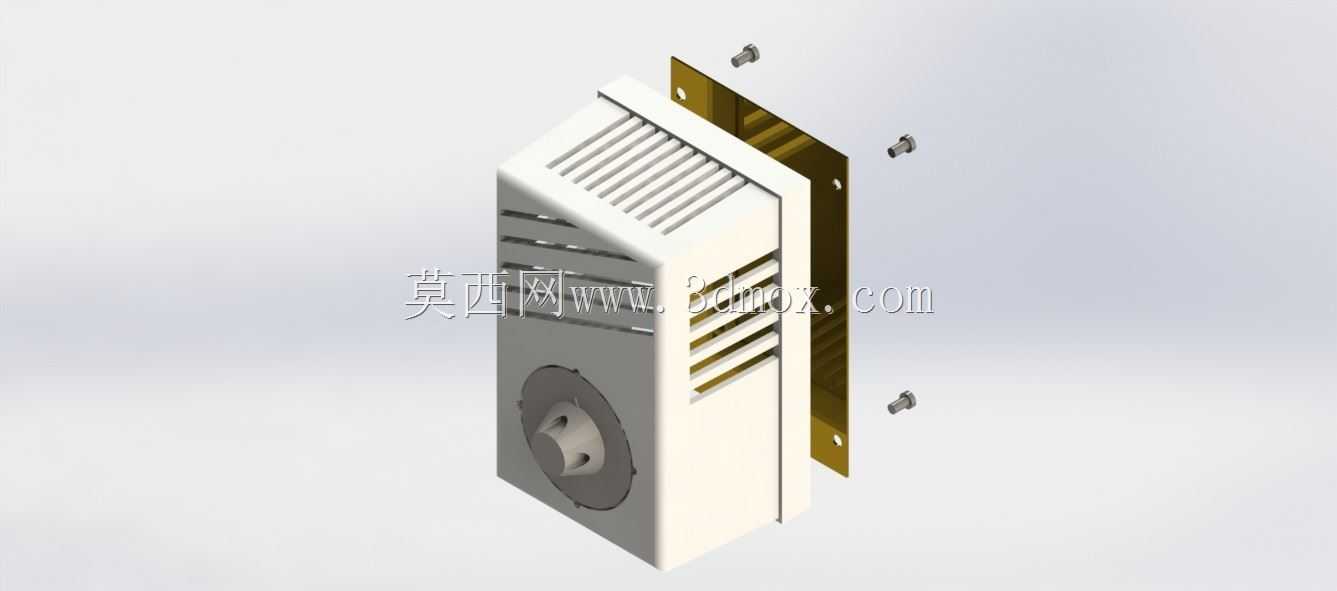

　　在工业控制、小型机电设备的终端调节单元布局中，这类中空结构的调节箱外壳是承载内部调节元件、线路板与操作旋钮的核心防护载体，常见于小型温控调节模块、信号调节装置、低压回路调节单元的外置安装场景，既需要为内部精密元件提供隔绝粉尘、外力磕碰的防护空间，也要兼顾操作端的外露适配与安装固定的可靠性。从实际使用场景来看，这类外壳多安装在设备操作面板旁、小型控制柜侧壁或者独立台式调节装置的外部，日常使用中会面临操作人员频繁的旋钮操作、周边环境的粉尘飘落、设备运行带来的小幅振动，因此结构设计上需要兼顾防护性、操作便利性与装配效率。该外壳采用塑料主体搭配金属后盖的组合结构，塑料主体选用工程塑料注塑成型，表面做了均匀的散热格栅开槽，这些开槽并非随意排布，而是对应内部线路板上发热元件的安装位置，开槽的宽度与间距经过匹配，既能够保证空气对流带走元件工作产生的热量，又能避免大尺寸异物落入壳体内部触碰电路造成故障，格栅的走向顺着壳体棱边排布，也能在注塑成型时减少塑件变形，提升壳体成型后的尺寸稳定性。金属后盖采用冲压成型工艺，相比全塑料后盖，金属材质的抗形变能力更强，在安装固定时能够提供更稳定的支撑，后盖与塑料主体的配合采用卡扣加螺丝固定的组合方式，日常维护拆卸时可以先松开卡扣快速打开壳体，长期固定时锁紧螺丝即可保证壳体结合面的密封性，避免缝隙过大进入粉尘。壳体正面预留了圆形的旋钮安装位，安装位的凸台结构做了加厚处理，

　　旋钮反复旋转操作时产生的径向力可以通过凸台分散到整个壳体正面，避免长期操作造成安装位开裂，凸台的内径尺寸匹配常用的调节旋钮安装基准，周边预留的间隙可以容纳旋钮的固定螺母与接线空间。壳体的安装边界设计上，底部预留了四个带金属嵌件的安装孔，嵌件在塑料注塑时预先埋入，避免直接在塑料柱上拧螺丝造成柱体开裂，安装孔的孔位间距符合小型调节装置的通用安装尺寸规范，可以直接适配市面常见的安装支架或者面板开孔，不需要额外做转接件。壳体内部设置了多道定位筋条，筋条的位置对应内部线路板的安装孔位，线路板装入时可以顺着筋条滑入到位，不需要额外做定位治具，筋条的高度经过测算，保证线路板安装后与壳体内壁留有足够的安全间隙，避免元件引脚触碰内壁造成短路，

　　同时筋条也能提升塑料壳体的整体刚性，减少壳体受外力时的形变量。从设计思路来看，这种塑金组合的外壳结构，是平衡成本与性能的典型方案，塑料主体成型效率高、绝缘性能好，可以做出复杂的格栅与卡扣结构，金属后盖则弥补了塑料后盖刚性不足、散热偏弱的问题，两者结合后整体重量比全金属外壳更轻，成本也更可控，同时满足了防护、散热、安装、操作的多重需求。在实际选型适配时，需要注意壳体的内部净空尺寸，要匹配所容纳调节元件的整体高度，避免元件过高顶住后盖造成装配间隙不足，同时正面旋钮位的突出高度要适配操作面板的安装深度，保证旋钮安装后操作面与面板齐平，不会出现凹陷或者突出过多影响操作手感。壳体侧边没有额外的开孔，

　　所有接线都可以通过后盖与主体结合处的预留走线缺口引出，走线缺口处做了圆角处理，避免划伤线缆绝缘层，缺口的尺寸可以容纳多股信号线与电源线同时穿出，满足常规调节单元的接线需求。这类外壳的结构设计也充分考虑了批量生产的工艺性，塑料主体的脱模斜度均匀，没有倒扣结构需要复杂的抽芯机构，注塑生产时成型周期短，良品率高，金属后盖的冲压工序少，只需要落料、冲孔、折弯三道核心工序即可完成，加工成本低，适合批量配套生产。在设备装配环节，操作人员可以先将内部元件与线路板固定在塑料主体的定位筋上，接好线路后扣合金属后盖，锁紧固定螺丝，再将旋钮安装到正面的轴位上，整个装配流程不需要复杂的工装，单人即可快速完成，能够有效提升整机组装的效率。日常维护时，只需要松开后盖的固定螺丝，即可打开壳体检查内部元件状态，不需要将整个外壳从安装位拆下，维护操作十分便捷。
