改装式PLC历史展示陈列柜体结构

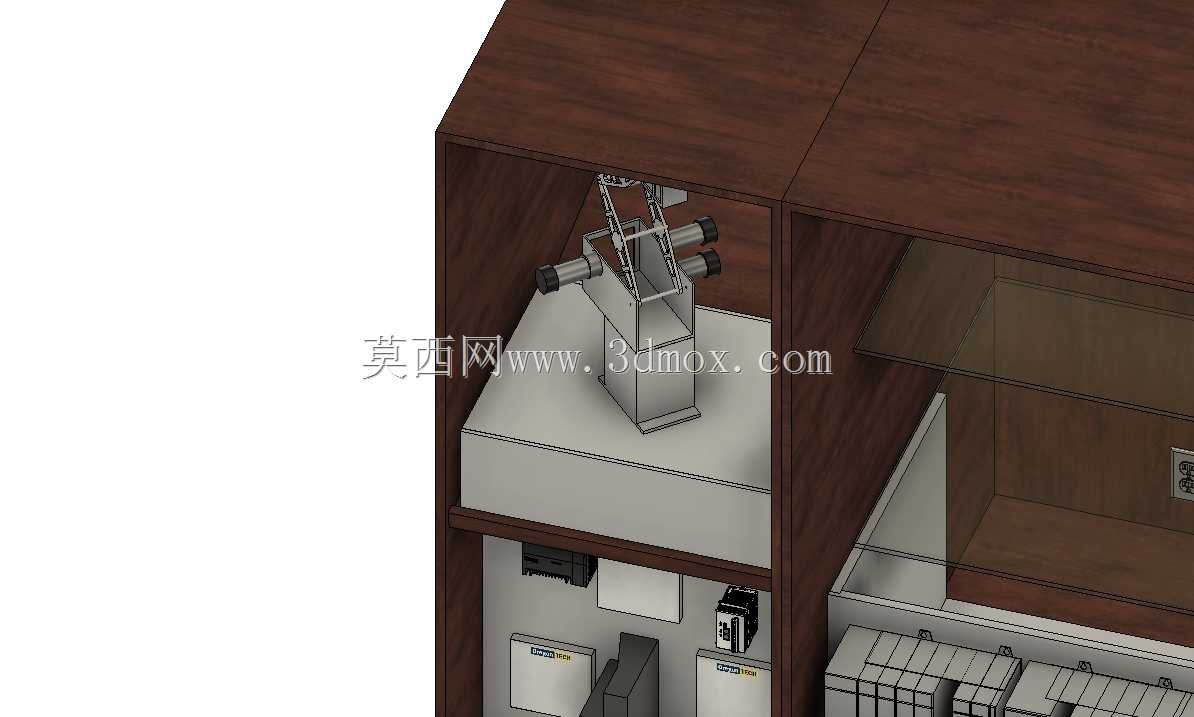

　　在工业自动化技术迭代展示、企业技术历程陈列、职业院校工控专业实训成果展示这类场景中，常规的玻璃展柜往往无法兼顾展品防护、内部元件布局合理性与工业风格适配性，这款基于奖杯柜改装的PLC历史展示柜，正是针对这类场景的定制化结构设计。不同于普通商用展示柜，该柜体在原有奖杯柜的分层框架基础上做了针对性结构调整，上层采用半开放分层格设计，预留了足够的垂直安装空间，可放置早期大型PLC机架、老式编程器附件这类尺寸偏大的工控历史展品，格间采用木质隔板做承重分隔，单块隔板的静载承重按照15kg设计，足以支撑金属外壳的老式工控设备重量，避免长期放置出现隔板弯曲变形的问题。柜体下层做了封闭电气安装腔设计，腔体内预留了标准DIN导轨安装位，

　　可直接固定不同年代的PLC模块、电源模块、接线端子排等小型元件，腔体侧面开有直径20mm的穿线孔，方便布置展品的演示供电线路，同时不会破坏柜体正面的展示完整性。从设计思路上看，该结构没有完全推翻原有柜体的成熟框架，而是在保留原有木质柜体外观质感的基础上，针对工业展品的安装需求做局部结构优化：上层展示区的内部高度做了分层适配，最高一层净空达到380mm，可放置高度较大的老式PLC机架，中间两层净空220mm，适配中型编程器、手持操作单元这类展品，最下层封闭腔的净空高度为260mm，足够容纳导轨安装的整套小型PLC系统，同时腔体后部预留了50mm的走线空间，避免线路挤压影响元件安装。柜体的整体外形尺寸控制在宽度800mm、

　　深度400mm、高度1800mm的范围内，安装时仅需预留左右各50mm的操作间隙、后部100mm的散热与走线间隙即可，不需要额外做地面固定，依靠柜体自身配重即可保持稳定，适合放置在展厅靠墙位置、实训楼走廊展示区、企业前台陈列区这类区域。不同于专门定制的工业展柜，该改装结构充分利用了原有柜体的成熟连接结构，侧板、顶板、底板之间采用原有榫卯加五金件的连接方式，整体结构刚性足够，搬运时可以整体移动不需要拆解，同时在展示面的处理上，上层格间没有加装全封闭玻璃，而是采用半开放的挡边设计，既可以避免展品滑落，又能让观展人员近距离观察老式PLC的外观结构，下层封闭腔采用透明亚克力门板做防护，既可以看到内部排布的PLC元件，又能避免灰尘进入、

　　无关人员触碰接线。在实际使用中，该柜体可以完整展示从早期大型PLC到现代小型模块化PLC的技术演进历程，上层放置具有历史意义的大型老款设备，下层排布不同年代的模块产品，配合柜体侧面预留的标识牌安装位，可以清晰标注每款展品的技术参数与应用背景，相比普通展柜，其结构更适配工控类展品的安装与展示需求，不需要额外制作安装支架，所有元件都可以通过预留的导轨、安装孔直接固定，同时木质柜体的外观相比金属配电柜更适配展厅、教学区的环境氛围，不会显得过于生硬。结构设计时还考虑了长期使用的维护需求，下层封闭腔的亚克力门板采用磁吸式固定，不需要工具即可拆卸，方便更换内部展示的元件、整理内部线路，上层格间的隔板为可调节结构，可根据展品的实际高度调整层间距，适配不同尺寸的展品摆放，柜体底部预留了可调脚杯安装位，可根据地面平整度调整柜体水平，避免长期放置出现柜体倾斜、隔板受力不均的问题。
