带光伏与柴发的通信基站供电系统

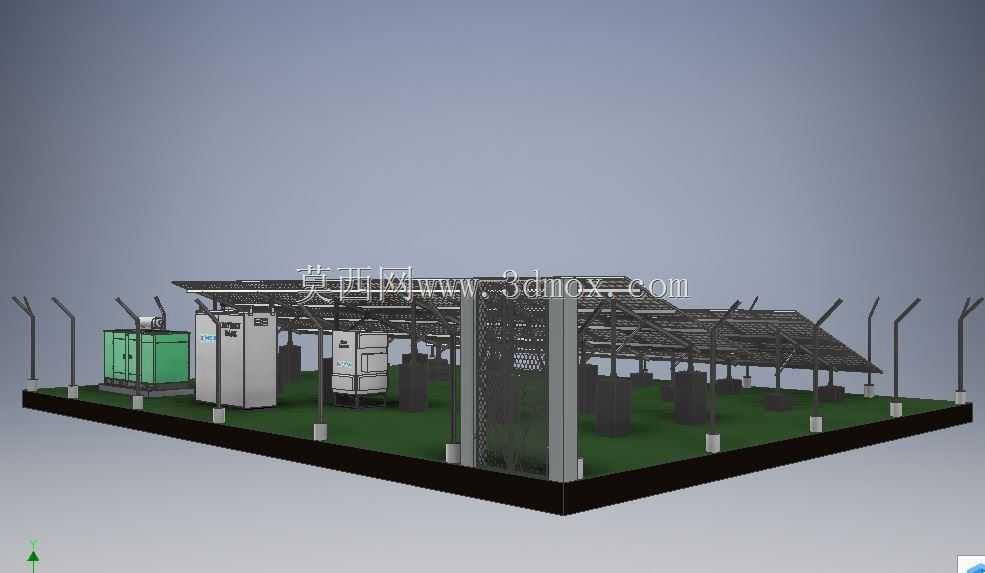

　　这套三维模型还原的是部署于野外开阔区域的通信塔现场供电集成系统，核心解决偏远无市电覆盖区域通信基站的持续供电问题，常见于山区、牧区、郊野高速沿线等公网电力难以稳定通达的站点场景。整套系统采用模块化集成布局，所有设备统一安装在抬高的混凝土支墩基础上，底部平台做了硬化围挡处理，避免雨季积水浸泡设备柜体，同时预留了足够的检修通行空间，运维人员可在平台区域内完成日常巡检、故障排查与部件更换作业。

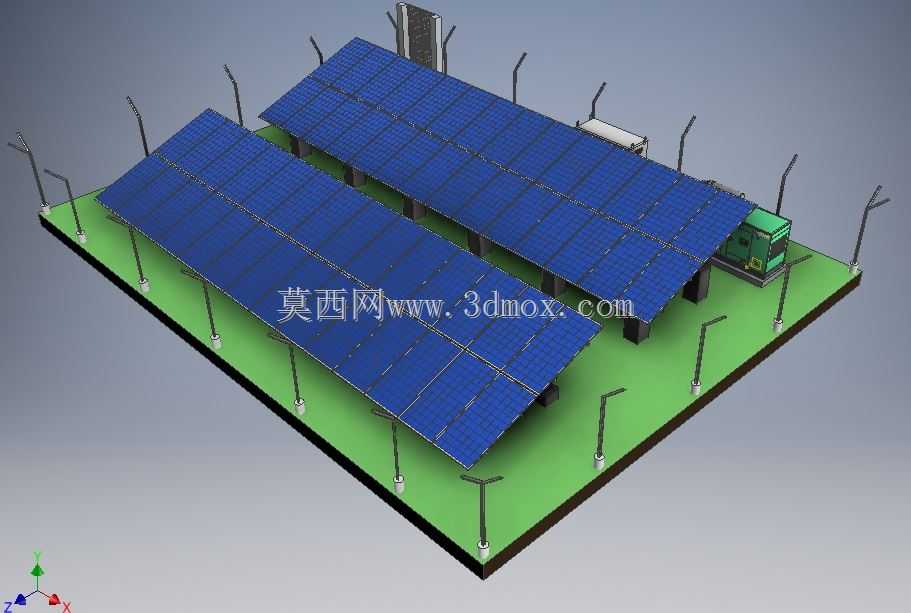

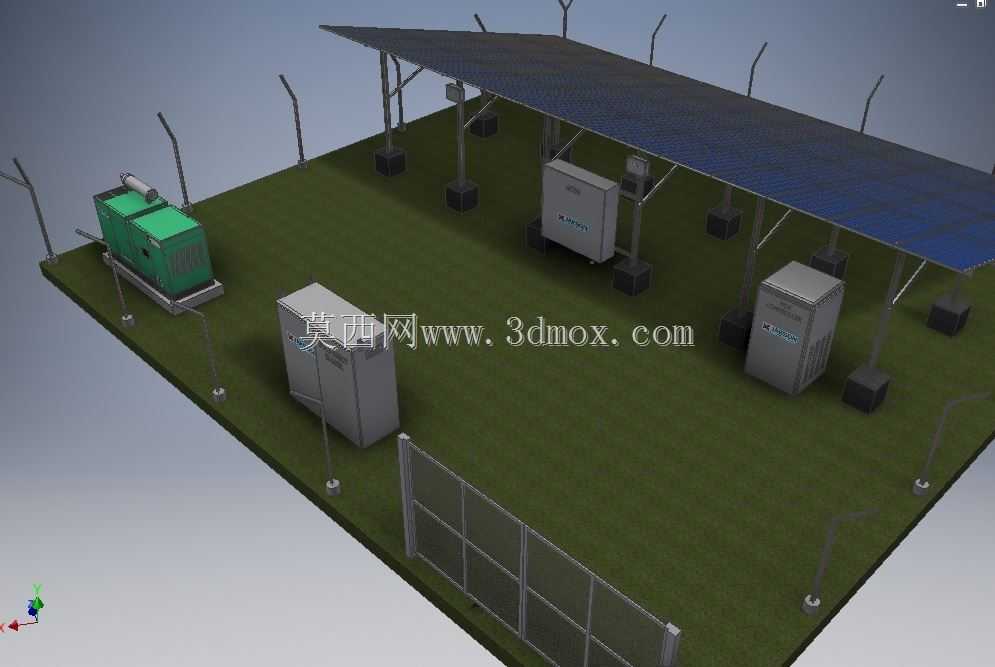

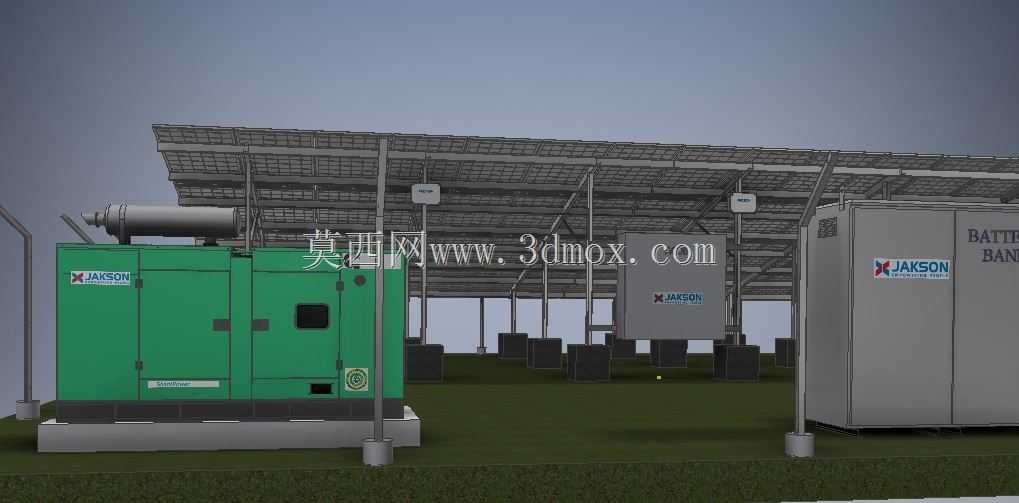

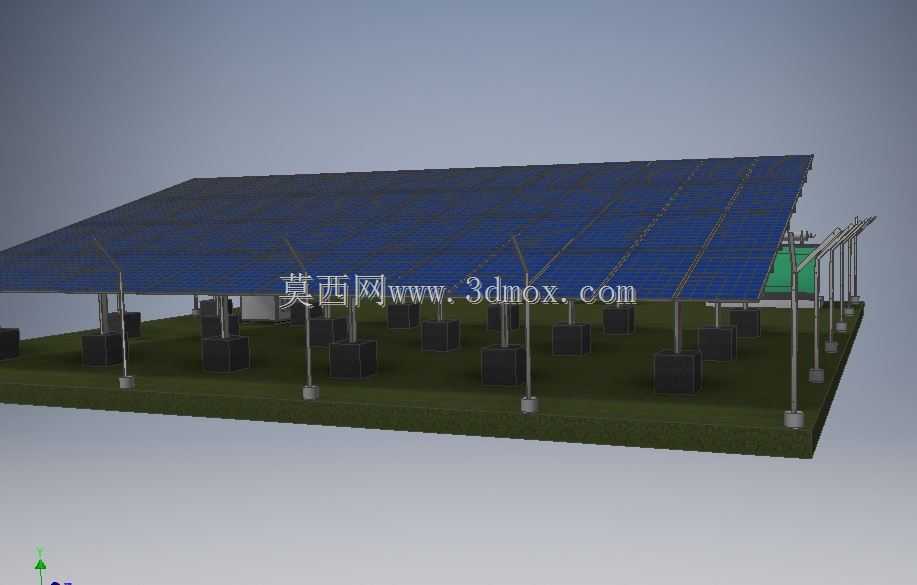

　　供电架构采用多能互补设计，光伏阵列区布置在场地后半段，支架采用倾角固定安装，适配国内大部分纬度区域的太阳入射角，支架底部预留了线缆穿管通道，光伏直流线缆直接通过预埋管线接入旁边的逆变汇流柜体，减少明线外露带来的老化、鼠咬风险。柴油发电机组布置在场地左侧独立区域，与核心供电柜体保持安全间距，机组自带封闭外罩，降低运行时的噪音扩散，同时配套设置了燃油存储柜体，满足连续阴雨天、光伏出力不足时的备用供电需求，机组的排烟口朝向场地外侧，避免废气直吹其他电气设备。

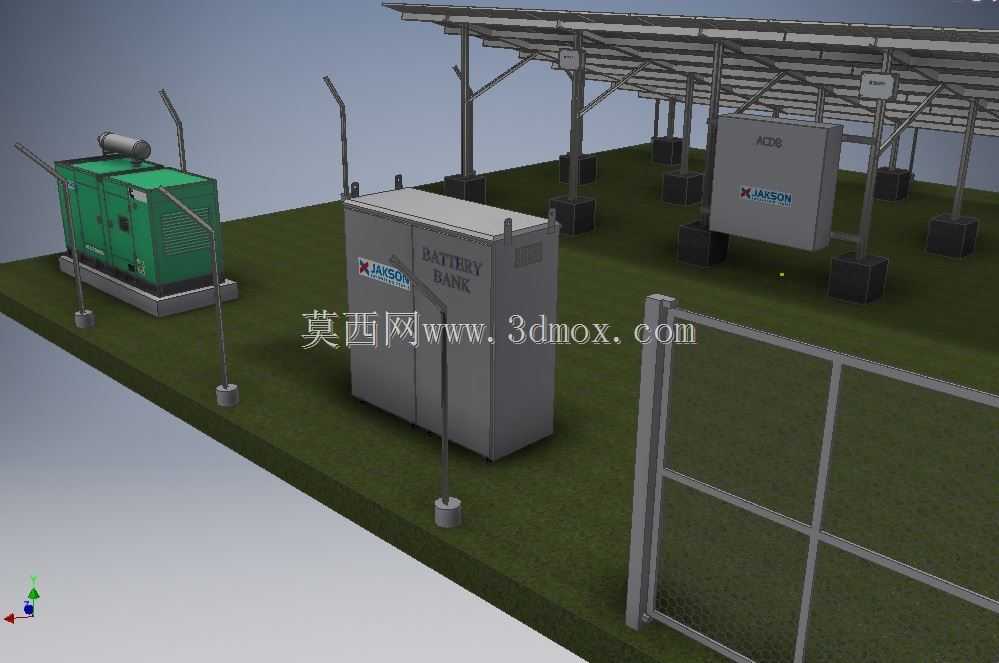

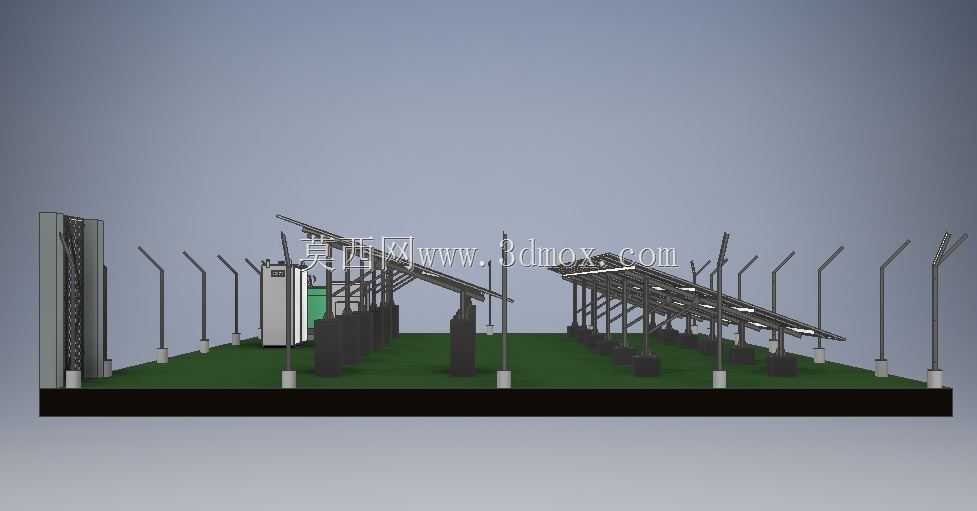

　　核心电气柜体沿场地中部依次排布，从左到右分别设置交流配电柜、整流电源柜、电池储能柜，不同柜体之间预留了标准的母排连接空间与线缆走线通道，柜体底部均设置了电缆沟接口，强弱电线路分层布设，避免电磁干扰影响通信设备供电稳定性。场地外围设置了通透式金属围栏，高度满足户外场站安防要求，围栏门采用带锁结构，防止无关人员误入触碰带电设备，围栏立柱上预留了警示标识安装位，可根据站点属地要求粘贴高压警示、防火警示等标识。

　　从设计边界来看，整套场站的安装尺寸充分考虑了运输与现场吊装需求，所有柜体均采用标准户外柜尺寸，可通过普通货运车辆整体运输到场，无需现场拆解组装；光伏支架采用螺栓拼装结构，所有杆件均为标准化型材，现场无需焊接作业，仅需通过紧固件即可完成整架拼装，大幅降低野外施工的难度与周期。设备布局时充分考虑了不同工况下的操作空间，比如发电机侧预留了机油更换、滤芯拆装的操作距离，电池柜侧预留了电池包抽拉更换的空间，光伏阵列下方的净空高度满足运维人员弯腰穿行检查线缆的需求，不会出现空间局促导致的运维困难。

　　在功能适配性上，整套系统的供电逻辑可实现自动切换，日常光照充足时段由光伏阵列出力，经逆变整流后为通信塔设备供电，同时为储能电池组补电；当光照不足电池电压下落到阈值时，自动启动柴油发电机组补电，待电池电量恢复到设定区间后自动停机，整套切换逻辑无需人工现场干预，可实现无人值守长期运行，适配郊野基站少人运维的实际需求。柜体的防护等级均满足户外露天使用要求，柜体接缝处设置防水胶条，顶部做坡顶排水设计，避免雨天积水渗漏，柜体下部设置通风散热百叶，内部配套温控散热装置，保证高温环境下柜内电气元件工作在适宜温度区间，降低高温故障概率。

　　建模过程中对各部件的装配关系做了精准还原，比如光伏板与支架的压块连接结构、柜体与基础槽钢的固定方式、围栏网片与立柱的卡扣结构都做了细节呈现，可直接用于场站施工前的布局交底、部件选型核对，也可作为同类供电场站设计的参考模板，帮助设计人员快速校验不同设备排布下的空间利用率、安全间距是否符合规范要求，避免现场施工时出现布局冲突、空间不足的问题。
