港口货运4吨液压发动机吊机三维设计

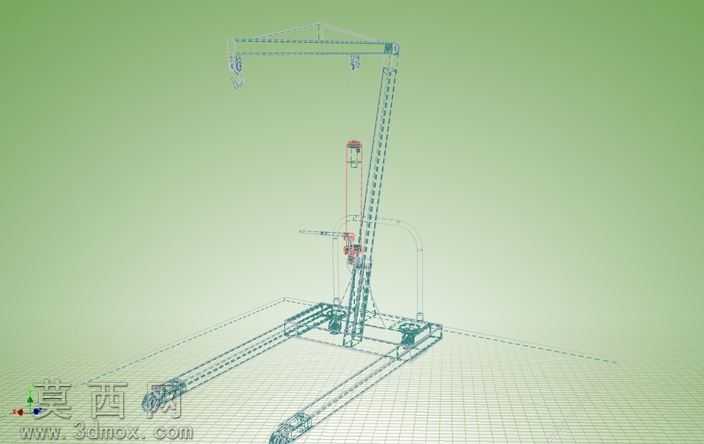

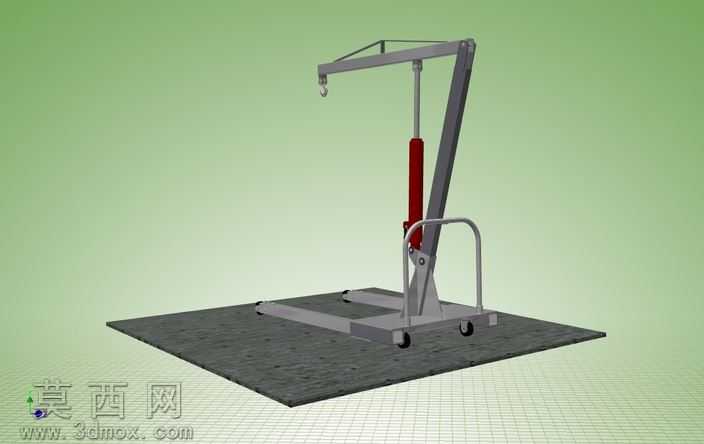

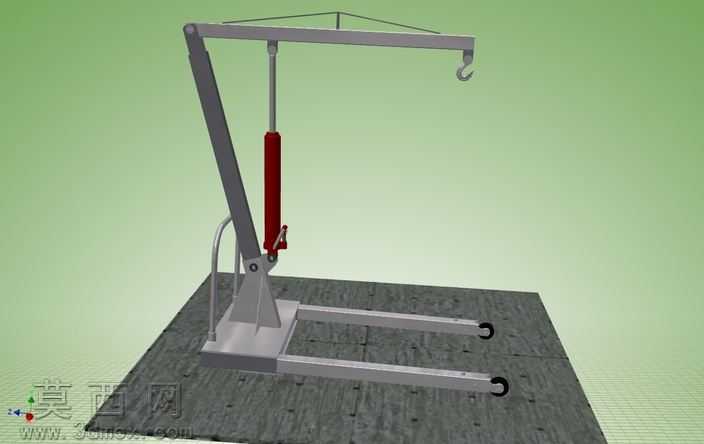

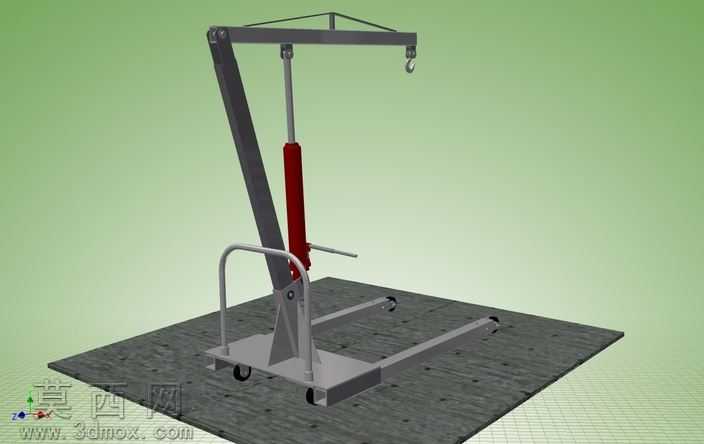

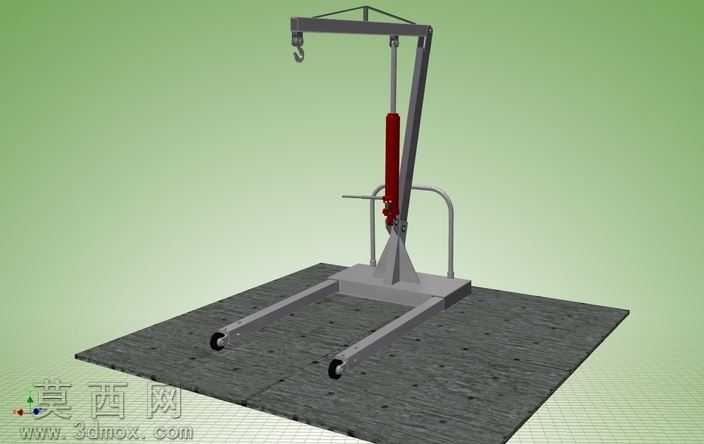

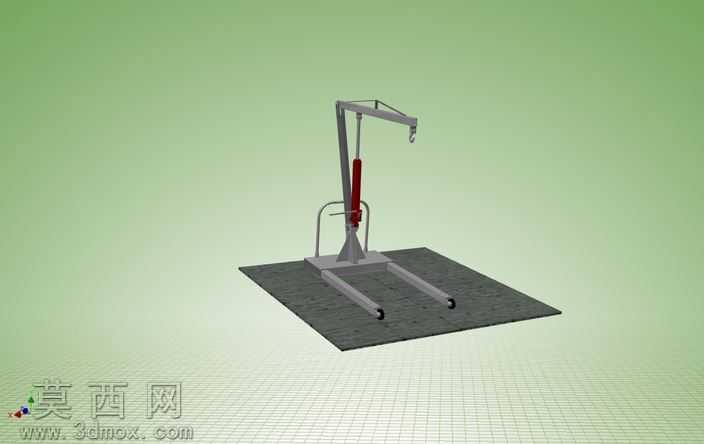

本模型为港口货运场景设计的4吨级液压发动机吊机，整体采用移动式悬臂起重结构，在三维建模过程中严格遵循起重设备力学设计规范，对各承载部件进行了参数化建模，确保结构尺寸符合重型吊运的载荷要求。模型主体分为底盘行走机构、立柱支撑结构、悬臂吊臂、液压顶升组件、吊钩总成五个核心部分，底盘采用双平行伸臂式结构，搭配底部万向脚轮，可灵活伸入货物托盘下方完成对位，同时底盘表面做防滑纹理处理，提升设备静置作业时的稳定性。立柱部分采用加厚方管焊接结构建模，与底盘连接处设计了三角加强筋结构，分散吊重带来的弯矩载荷，避免应力集中。悬臂部分采用变截面箱型梁结构，通过铰接结构与立柱顶端连接，中部与液压油缸活塞杆端铰接，依靠液压油缸的伸缩实现吊臂的俯仰变幅，液压油缸部分还原了缸筒、活塞杆、密封端盖、进出油口的细节结构，还原液压驱动的工作原理。吊钩总成包含滑轮组、防脱卡扣、吊钩本体，建模时还原了起重吊钩的标准曲率与防脱安全结构，符合起重作业安全规范。渲染阶段采用工业灰作为主体金属材质，液压油缸部分做红色漆面区分，底盘防滑面做粗糙磨砂金属质感，背景采用渐变绿搭配网格地面，清晰呈现设备的整体比例与结构细节。设计过程中重点考量了手动移动式吊机的作业场景需求，在保证4吨额定起重量的前提下优化结构尺寸，让设备可在狭窄的港口货场、维修车间内灵活移动，适配发动机等重型零部件的短距离吊运、对位安装作业，各部件的连接关系、运动副均按照实际装配关系搭建，可直观演示吊臂俯仰、吊钩升降、整机移动的作业动作，完整还原手动液压吊机的工作逻辑与结构特征。
