建筑施工用塔式起重机三维设计模型

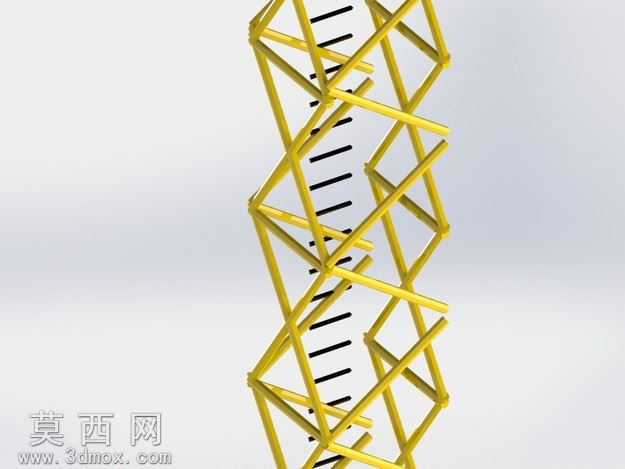

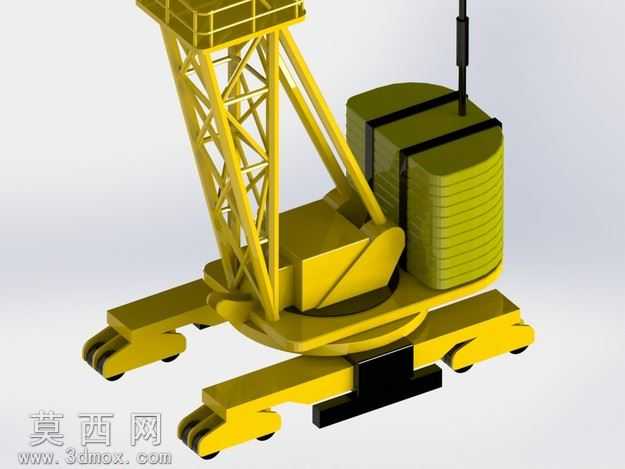

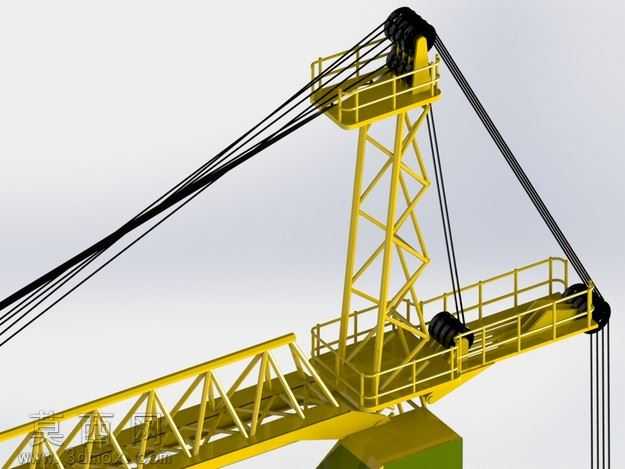

本塔式起重机三维模型采用SketchUp软件完成全结构建模与渲染表现，整体还原了建筑施工场景中常用的上回转水平臂塔式起重机的完整形态。建模过程中严格遵循工程实际比例搭建各部件结构，从底部的行走底架、塔身标准节，到上部的回转机构、司机室、平衡臂、起重臂，再到配套的起升钢丝绳、变幅小车、吊钩组件、平衡重块，均按照真实塔吊的装配逻辑完成层级搭建，各部件的连接关系清晰可辨，没有出现结构错位或比例失衡的问题。材质表现上，塔身、臂架等金属结构件采用工程黄哑光金属材质，还原施工现场塔吊的典型涂装效果，钢丝绳采用高韧性金属线材材质表现，吊钩与滑轮组做了金属耐磨面的质感处理，平衡重块采用深灰色混凝土材质，司机室的玻璃部分做了半透明反光效果，整体渲染效果贴近真实设备的视觉观感。结构设计上，模型完整呈现了塔式起重机的核心受力结构：塔身采用格构式标准节拼接结构，清晰展现了主弦杆、腹杆的排布方式；起重臂为三角形截面桁架臂，设置了多道变幅滑轮支座，可直观体现变幅小车的行走路径；平衡臂尾部配置对应重量的平衡重块，通过拉杆与塔顶连接，和起重臂形成受力平衡；起升机构的钢丝绳走线完全符合实际穿绕规则，从塔顶导向滑轮到变幅小车，再连接吊钩滑轮组，完整还原了起升作业的传动路径。设计过程中重点还原了塔吊的作业功能结构，没有省略关键的功能部件，既可以作为建筑场景布置的配套素材使用，也能够作为起重机械结构认知的直观参考模型，帮助使用者快速理解塔式起重机的整体构造与各部件的功能作用。
