航空用轻质铝合金铰接支撑支架结构

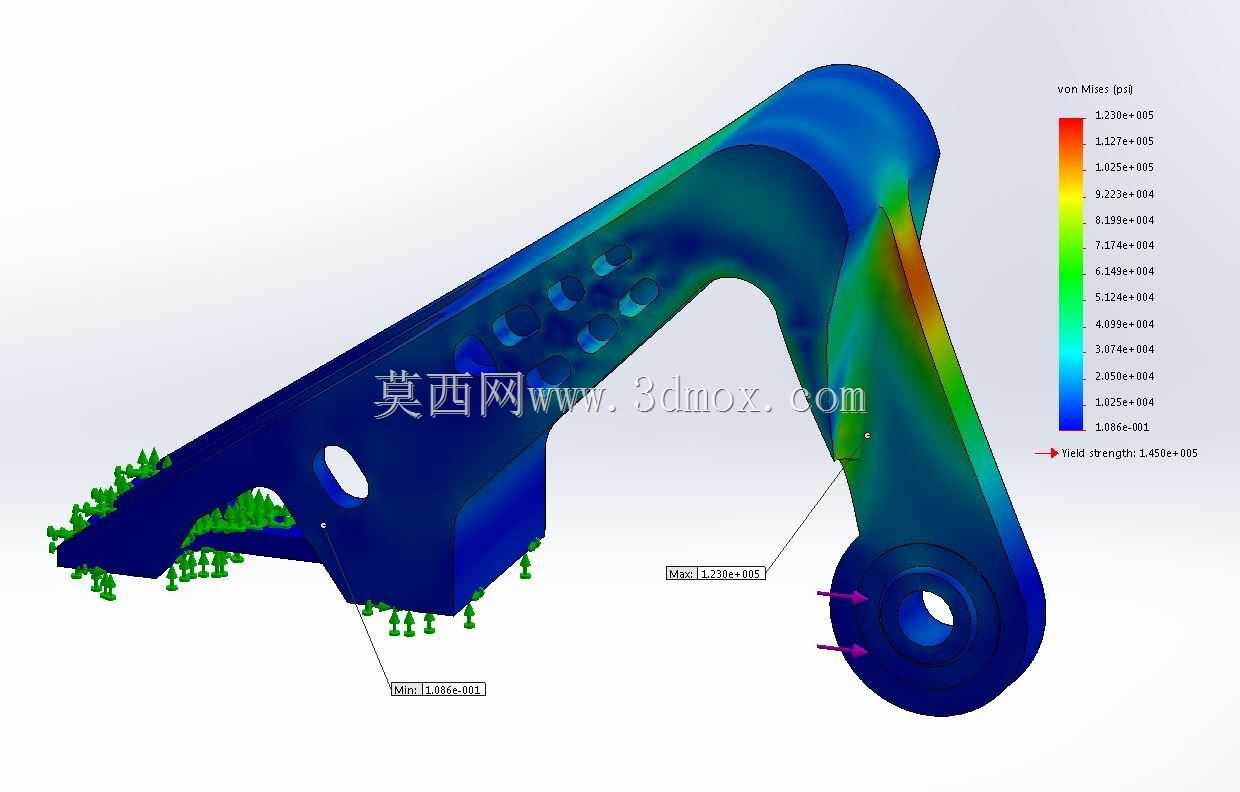

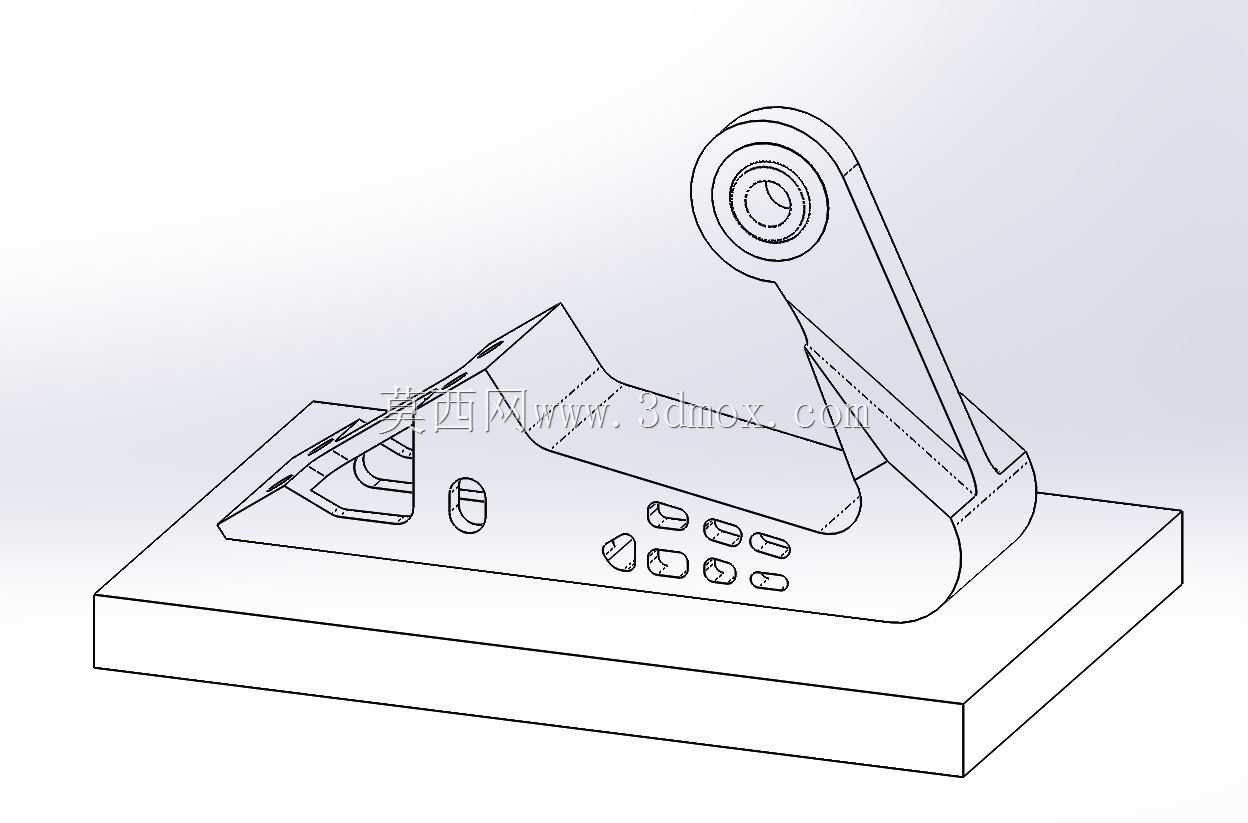

　　这类铝合金铰接支撑支架，主要应用在轻型通航飞机、无人机的机身与操纵面连接部位，承担操纵载荷传递、部件铰接定位的核心作用，在机身副翼、襟翼的连接点位，以及小型无人机起落架与机身的衔接位置都能见到同类结构的身影。实际工况下，这类支架需要反复承受气动载荷带来的交变作用力，水平方向的瞬时冲击载荷是设计中最需要重点考量的载荷工况，也是结构校核的核心难点，因此在结构设计阶段就同步纳入了水平荷载下的有限元分析，提前预判应力集中区域，避免服役过程中出现疲劳断裂问题。从结构功能来看，支架上端的带衬套铰接孔，用于连接操纵摇臂或者活动构件的铰接轴，孔内预留的衬套安装位可以减少铰接转动过程中的磨损，后期维护时仅需更换衬套即可，无需整体更换支架，

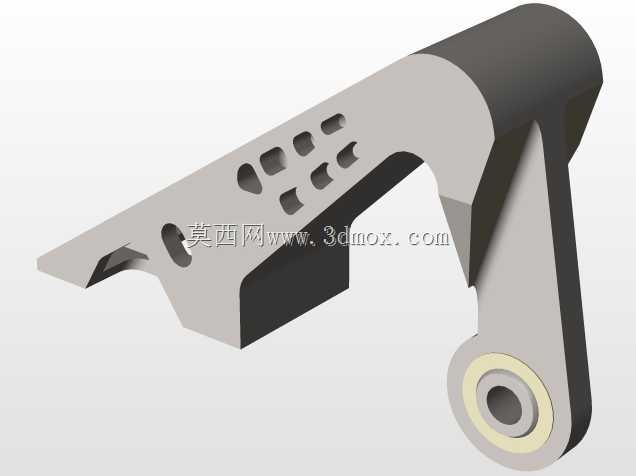

　　大幅降低运维成本。下端的安装底板通过螺栓与机身主承力结构固定，底板上的安装孔位按照机身基准坐标排布，安装时可以快速定位，减少装配调试的工作量。设计思路上整体遵循航空构件轻量化优先的原则，在保证结构强度、刚度满足载荷要求的前提下，对非承力区域做了大量的材料去除处理，支架腹板位置排布的多组异形减重孔，不是随意开设的，每个孔的位置、轮廓都经过拓扑优化计算，避开了主应力传递路径，在削减整体重量的同时不会造成结构刚度的大幅下降，同时减重孔的边缘都做了圆弧过渡处理，避免开孔带来的应力集中问题。支架的主体承力臂采用变截面设计，从铰接端到底板安装端，截面厚度根据弯矩分布梯度逐步变化，铰接位置因为存在接触应力和转动载荷，局部做了加厚处理，

　　提升局部承压能力，臂身与底板衔接的位置设置了多组加强筋，筋条的走向沿着主应力迹线排布，能够有效分散载荷传递过程中的应力集中，避免衔接位置出现断裂风险。从安装边界来看，下端安装底板为矩形平板结构，平面度要求控制在0.1mm以内，保证安装时与机身贴合面完全贴合，不会出现安装附加应力，底板上的固定孔采用沉头设计，螺栓安装后不会突出底板表面，避免与周边构件产生运动干涉。上端铰接孔的轴线与底板安装面的平行度公差控制在0.05mm以内，保证铰接的活动构件转动顺畅，不会出现卡滞问题。整体结构采用铝合金一体加工成型，没有多余的拼接焊缝，既减少了装配环节的误差累积，也避免了焊接带来的材料性能下降问题，表面做阳极氧化处理，提升抗腐蚀能力，

　　适应高空复杂温湿度环境下的长期服役需求。在实际选型应用时，需要重点核对铰接孔的内径尺寸与适配销轴的配合公差，通常采用间隙配合保证转动灵活性，同时要核算安装孔的孔位间距与机身预装点位的匹配度，避免出现安装错位，另外还要根据实际承受的最大水平冲击载荷，校核支架的最大应力值是否在铝合金材料的许用应力范围内，保证结构安全裕度满足航空构件的设计要求。
