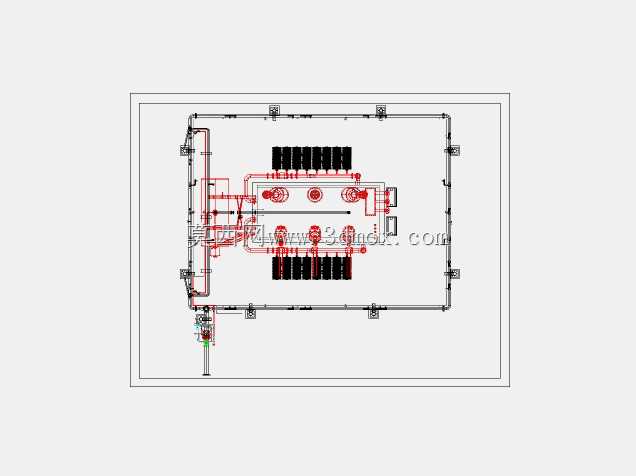

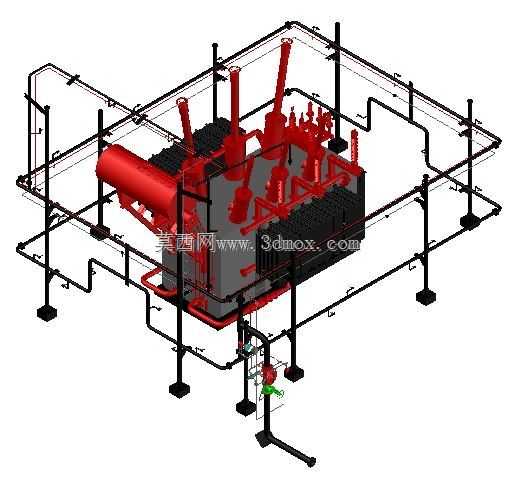

在变电站、大型工业厂区总降站、枢纽输变电节点这类场景中,大容量油浸式电力变压器属于核心电能转换设备,50MVA电压等级的设备通常承担110kV及以下电压等级的电能降压、区域负荷分配职能,这类设备内部填充大量绝缘油,一旦内部发生匝间短路、绝缘击穿故障,极易引发火情甚至爆燃,常规的气体灭火、手提式消防装置无法覆盖整台设备的表面降温与火情压制需求,因此配套固定式雨淋喷水系统是这类大容量变压器的标准消防配置。这套三维模型完整还原了变压器本体与配套消防系统的全部结构,先从安装边界来看,整套设备的安装基座采用混凝土支墩布局,变压器本体底部的安装轨距匹配常规大容量油变的通用安装尺寸,消防管路的支架全部落地固定,
外围管路的最外侧轮廓距离变压器本体外壳预留了不小于0.8m的检修通道,满足变电站日常巡检、设备检修的空间要求,顶部的消防管路排布避开了变压器高压套管、油枕、分接开关操作机构的维护操作空间,不会对日常运维作业造成干涉。从设备功能逻辑来看,变压器本体部分还原了油浸式变压器的核心结构:包括卧式布置的油枕、高低压侧的绝缘套管、散热器组、油箱本体、底部放油阀、接地端子等结构,所有外部接口的位置都参照实际同容量设备的布局设置,高低压套管的相序排布符合电力行业的安装规范,油枕的液位计、呼吸器的安装位置都预留了足够的观测与操作空间。配套的雨淋喷水系统采用环网管路布局,围绕变压器四周设置竖向主立管,顶部设置水平环管,在对应变压器油箱、散热器、
油枕的关键位置布置开式喷头,管路底部设置总控制阀组与雨淋阀接口,同时预留了消防水系统的进水接口、排污接口,管路支架的间距符合消防管路安装的规范要求,避免管路充水后出现挠度变形。在设计思路的还原上,这套模型没有做过度的简化省略,既保留了变压器本体的所有外部结构特征,也完整呈现了消防管路的走向、支架固定方式、喷头布置角度,能够直观看到喷水系统的覆盖范围:所有喷头的喷射角度完全覆盖变压器的顶部、侧面散热器、油枕等易起火部位,不存在消防盲区,同时管路的排布避开了变压器的防爆口泄压方向,避免故障泄压时冲击消防管路。对于结构设计从业者来说,这套模型可以作为变电站消防系统布置、变压器安装布局的参考样例,能够直观核对设备安装的安全距离、
消防管路与带电部分的安全净距,在做厂区总降、户外变电站的三维布置设计时,可以直接参考这套模型的布局逻辑,核对不同电压等级下的安全距离要求,避免出现消防管路与带电部分安全距离不足、检修通道预留不够的问题;对于设备选型人员来说,能够直观了解大容量变压器配套消防系统的配置形式,明确雨淋系统的管路规格、支架形式、喷头布置密度,在做设备招标、技术协议核对时,可以对照模型确认供货范围是否包含消防系统的配套支架、管路接口,避免出现供货范围漏项。模型中所有结构的比例都参照实际工程中的常用尺寸设置,变压器本体的长宽高尺寸匹配50MVA油浸式变压器的常规外形参数,消防管路的管径采用消防系统常用的公称通径,喷头的间距符合开式雨淋系统的设计规范,支架的规格采用等边角钢制作,所有固定点的位置都避开了变压器本体的焊缝、加强筋位置,不会对变压器外壳的结构强度造成影响。另外模型也还原了管路系统的排污、放空结构,在管路的最低点设置了放空阀,方便冬季停运时排空管路内的存水,避免冻裂管路,总控制阀组的位置设置在距离变压器5m以外的安全区域,发生火情时操作人员可以在安全位置开启阀门,不需要靠近起火设备,这也完全符合电力消防的安全操作要求。
