带挡边组合式传动链轮结构设计

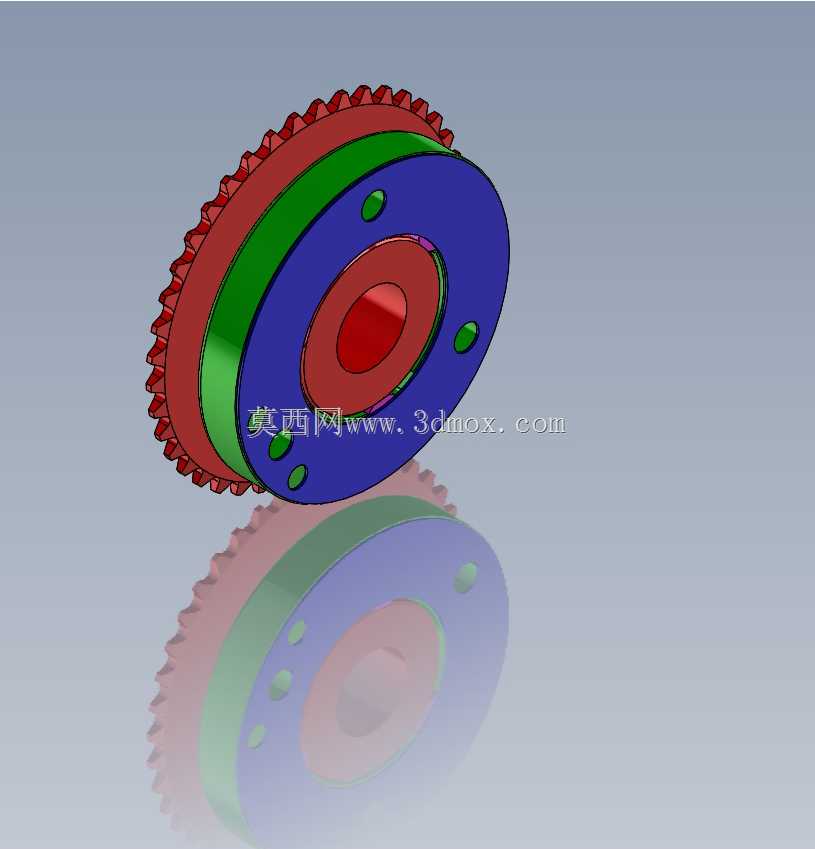

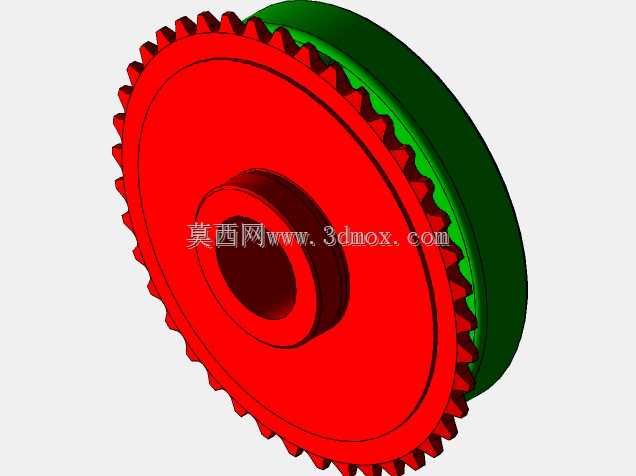

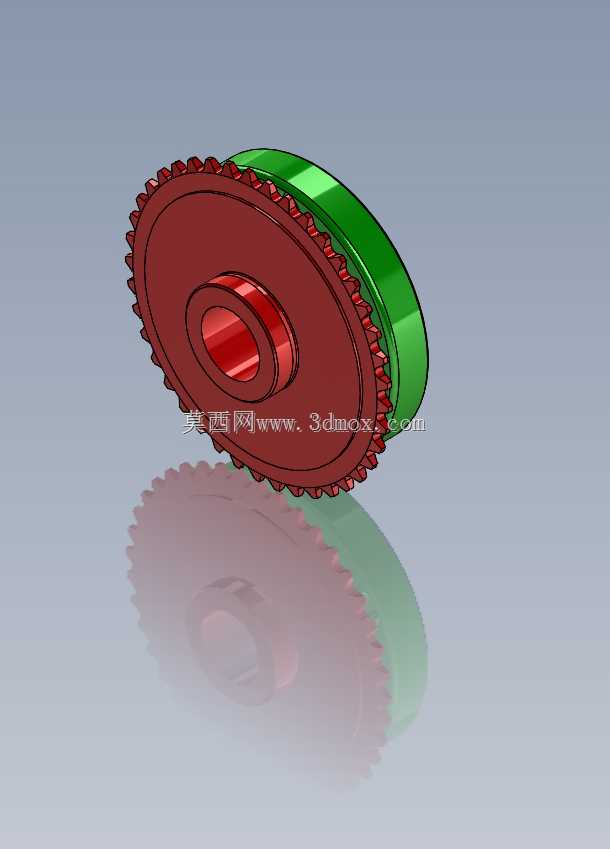

　　在常规链传动系统的布局设计中，这类带侧挡边的组合链轮常被应用在中小载荷的动力传输工位，比如轻工输送线的从动端、小型动力设备的输出传动位置，区别于普通单片链轮，附加的环形挡边结构能够在链条运行过程中限制链节的横向窜动，避免设备运行中出现链条脱啮、跳齿的故障，尤其适合安装空间紧凑、无法额外加装链条导向护板的传动场景。从结构设计逻辑来看，该链轮采用分体组合的构型，轮齿啮合部分与侧挡边采用不同的材质搭配思路，轮体核心啮合区域选用耐磨性能更优的合金结构钢，保证轮齿在长期与链节滚子冲击啮合过程中的抗磨损能力，侧挡边部分则可选用成本更低的普通结构钢，在满足横向限位功能的前提下控制整体制造成本，两部分通过过盈配合加周向定位销的方式组合为整体，

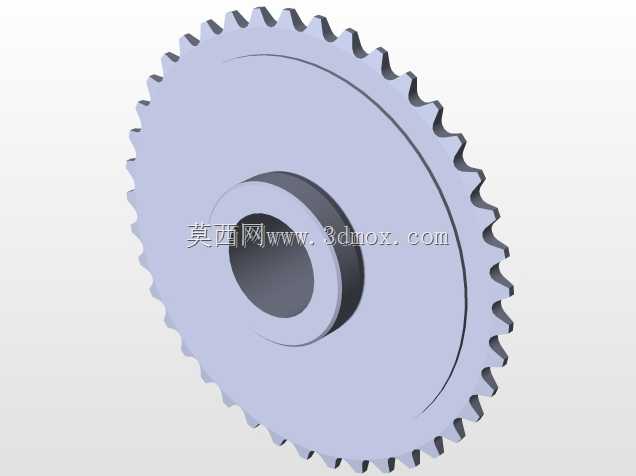

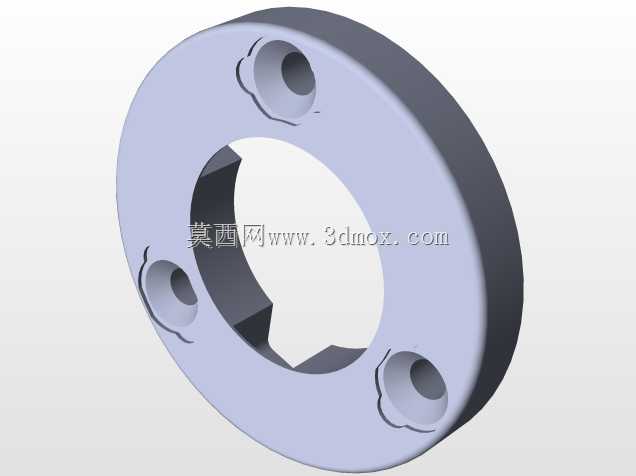

　　既保证传动过程中的连接可靠性，也降低了整体加工的工艺难度，避免整体式结构加工时大直径轮缘的材料浪费问题。实际安装适配过程中，链轮中心的阶梯孔结构是核心安装基准，内孔直径按照适配的传动轴轴径做公差配合设计，孔内可预留键槽安装位置，保证与传动轴的周向固定，传递额定扭矩时不会出现相对打滑；轮毂部分的轴向伸出长度根据安装位的轴承布局确定，保证轮毂端面与轴承内圈的贴合面积足够，避免轴系运行时出现偏载。轮齿部分的齿形按照标准短节距滚子链的啮合参数设计，齿廓曲线采用三圆弧一直线的标准构型，保证链节能顺畅啮入啮出，减少啮合过程中的冲击与动载荷，齿面粗糙度控制在合理区间，降低链节滚子与齿面的摩擦损耗。侧挡边的外径尺寸略大于链轮齿顶圆直径，

　　单侧突出轮齿端面的高度刚好覆盖链节的外链板侧面，当链条在运行中因为安装对中误差、载荷波动出现横向偏移时，挡边的内侧面会与链板侧面接触，引导链条回到正确啮合位置，不会出现链节从齿槽中脱出的问题。在设计校核阶段，需要重点确认轮齿的根切情况，根据选定的链条节距、滚子直径计算对应的齿根圆直径、齿顶圆直径，保证啮合时滚子与齿槽的接触位置处于合理受力区间，避免齿根应力集中导致的轮齿断裂；同时要校核组合连接面的过盈量，根据传递的最大扭矩计算所需的结合压力，保证在冲击载荷下两部分不会出现相对转动。安装边界方面，链轮的总轴向宽度需要匹配安装位的轴段长度，侧挡边的外圆直径要预留足够的安全间隙，避免运行时与周边的机架护罩、其他传动部件发生运动干涉，

　　链轮装配到轴上之后的端面跳动量需要控制在允许公差范围内，保证链条运行时不会出现周期性的张紧力波动。这类组合式链轮相比普通单片链轮，在同等使用工况下的链条脱轨故障率能降低六成以上，尤其适合多粉尘、润滑条件一般的生产现场，挡边结构还能在一定程度上阻挡外界粉尘进入啮合区域，减少磨粒磨损对齿面的损伤，延长链轮与配套链条的整体使用寿命。在三维建模过程中，轮齿部分采用参数化建模逻辑，将节距、齿数、滚子直径、齿厚等参数设置为可变量，后续适配不同规格链条时只需修改对应参数即可快速生成新的链轮模型，侧挡边与轮毂部分的特征采用关联设计，当轮体参数调整时，挡边的内径、轮毂的长度等尺寸会自动跟随更新，减少重复建模的工作量。建模时还需要考虑后续工程图出图的工艺标注需求，对配合面、安装基准面、齿面等关键加工面预留标注层，方便后续输出加工图纸时快速标注形位公差与尺寸精度要求，同时模型的重量、质心位置等物理属性可以直接用于后续轴系的动平衡校核计算，为整个传动系统的设计提供准确的参数支撑。
