椭圆形法兰式轴承安装支座三维设计

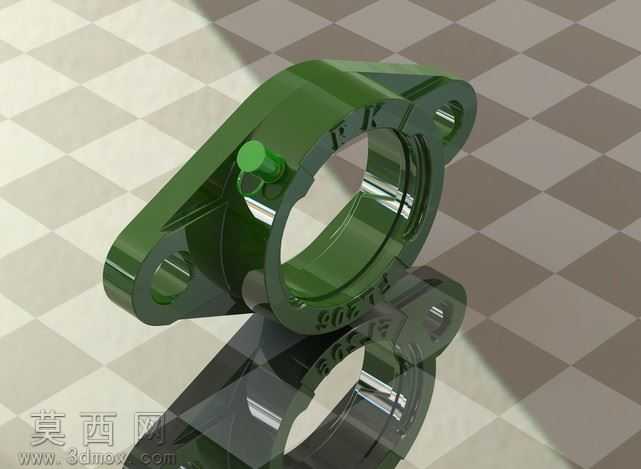

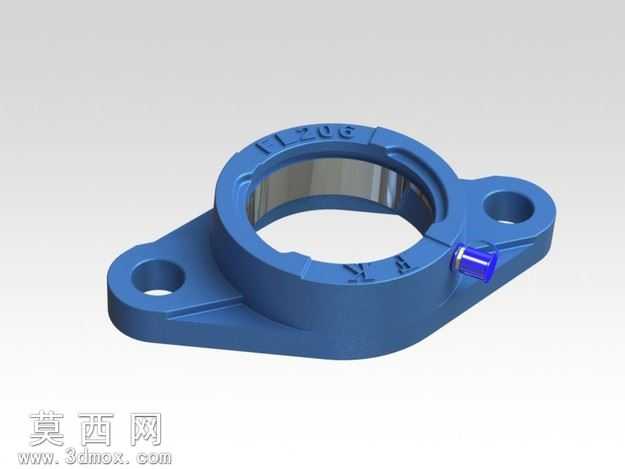

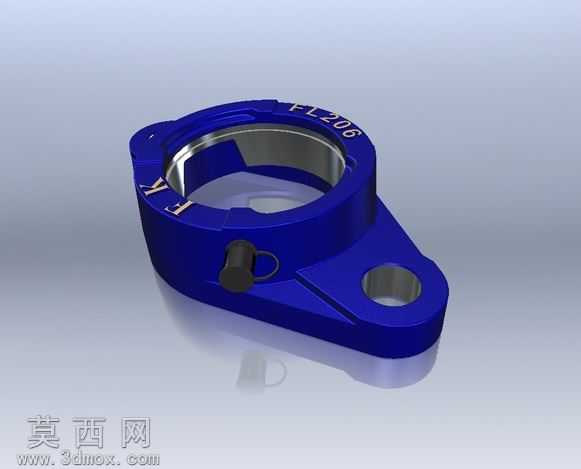

本作品为椭圆形法兰式轴承安装支座的三维建模设计成果，建模过程依托参数化三维设计软件完成，整体结构严格遵循机械安装配件的通用设计规范，兼顾结构强度与装配适配性。建模阶段首先完成基准轴与基准面的搭建，以中心轴承安装孔为核心定位基准，先绘制主体环形支撑筒的截面轮廓，通过拉伸凸台命令生成筒状主体结构，保证内孔的圆柱度公差符合轴承装配的精度要求，筒壁厚度经过力学测算预留足够的承重余量，避免长期受径向载荷出现形变。法兰部分采用椭圆形轮廓设计，区别于传统圆形法兰，可在狭窄安装空间内减少横向占用尺寸，两个安装孔对称分布在椭圆长轴两端，孔位周边做加厚凸台处理，分散螺栓锁紧时的压应力，避免法兰面受压凹陷。侧面的注油嘴结构单独建模后与主体做装配配合，注油通道与轴承安装腔连通，保证后期润滑维护的便利性，所有棱边位置均做圆角过渡处理，既消除加工应力集中隐患，也提升模型渲染后的质感表现。材质设置阶段为模型赋予深绿色金属烤漆材质，调整材质的反射粗糙度参数，模拟工业铸件表面喷塑后的哑光金属质感，渲染时采用棋盘格地面作为展示背景，添加柔和的环境漫反射光源，清晰呈现模型的结构轮廓与曲面细节，同时通过反射效果凸显金属材质的厚重感。设计过程中充分考虑该支座的配套适配属性，安装孔的中心距、轴承内孔的配合公差均参照通用轴承安装标准设定，可直接对接同规格的外球面轴承组件，适用于输送设备、轻工机械的转轴支撑场景，整体模型无多余冗余结构，所有特征均具备实际加工可行性，建模过程中对配合面做了公差预留，可直接导出工程图用于生产加工，也可用于整机装配的虚拟干涉校验，帮助设计人员提前验证安装空间的适配性，减少实物试装的成本损耗。
