户外运动设备用滚筒传动系统设计

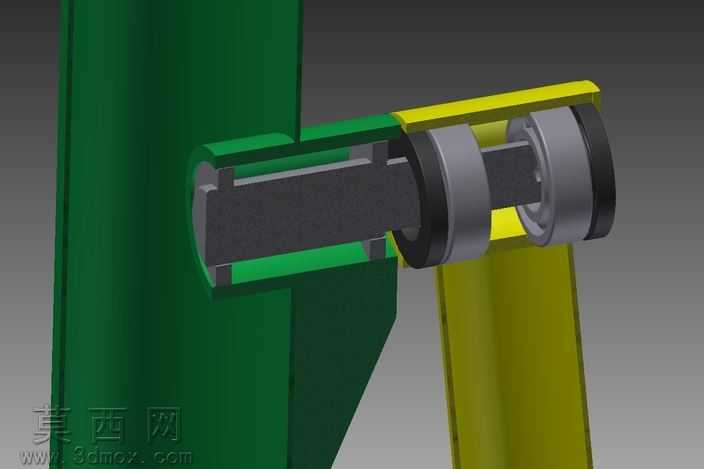

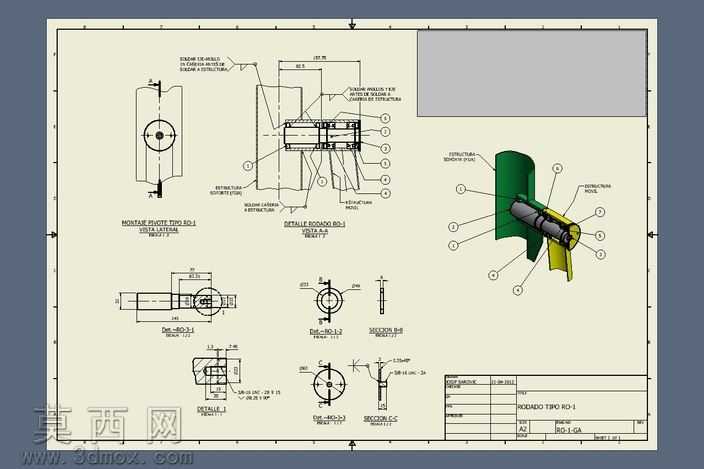

本套滚筒系统采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循机械设计公差规范，对滚筒主体、芯轴、轴承安装位、端盖紧固件等所有零部件进行1:1等比例还原，确保各装配间隙符合实际加工装配要求。建模阶段首先依据传动载荷需求确定滚筒筒体的壁厚、幅宽及轴径参数，通过草图驱动特征生成筒体的弧形工作面，对筒体表面做防滑纹理的特征建模，适配户外运动场景下的传动摩擦需求；芯轴部分采用阶梯轴结构设计，逐一绘制轴肩、键槽、卡簧槽等装配定位特征，保证与轴承、端盖的配合精度。装配环节采用自下而上的装配逻辑，先完成芯轴与滚动轴承的子装配，添加同轴度、端面贴合等装配约束，再将子装配装入筒体内部，依次装配两侧端盖、密封件、锁紧紧固件，全程做干涉检查，排除零部件间的碰撞、过约束问题。渲染阶段为不同零部件赋予对应材质：筒体采用哑光喷塑金属材质，调整表面粗糙度参数模拟户外使用的耐磨质感；芯轴与紧固件赋予调质合金钢材质，添加金属反光与轻微氧化质感；密封件赋予黑色丁腈橡胶材质，调整漫反射参数还原橡胶的哑光弹性质感；同时生成爆炸视图与装配剖切视图，清晰展示内部结构组成。工程图部分严格遵循第三角投影规范，生成总装图与各零件的多视图投影，标注完整的形位公差、尺寸公差、表面粗糙度要求，添加零件序号与明细栏，明确各零部件的规格、材质与数量要求。设计过程中充分考虑户外使用场景的防水防尘需求，在端盖与筒体的配合位置设计密封槽结构，适配密封圈安装，提升整体结构的环境耐候性；同时校核滚筒的径向跳动参数，保证运转过程的平稳性，降低运动过程中的振动与噪音，适配户外运动设备的平稳传动需求。
