立式传动齿轮箱铸造壳体结构

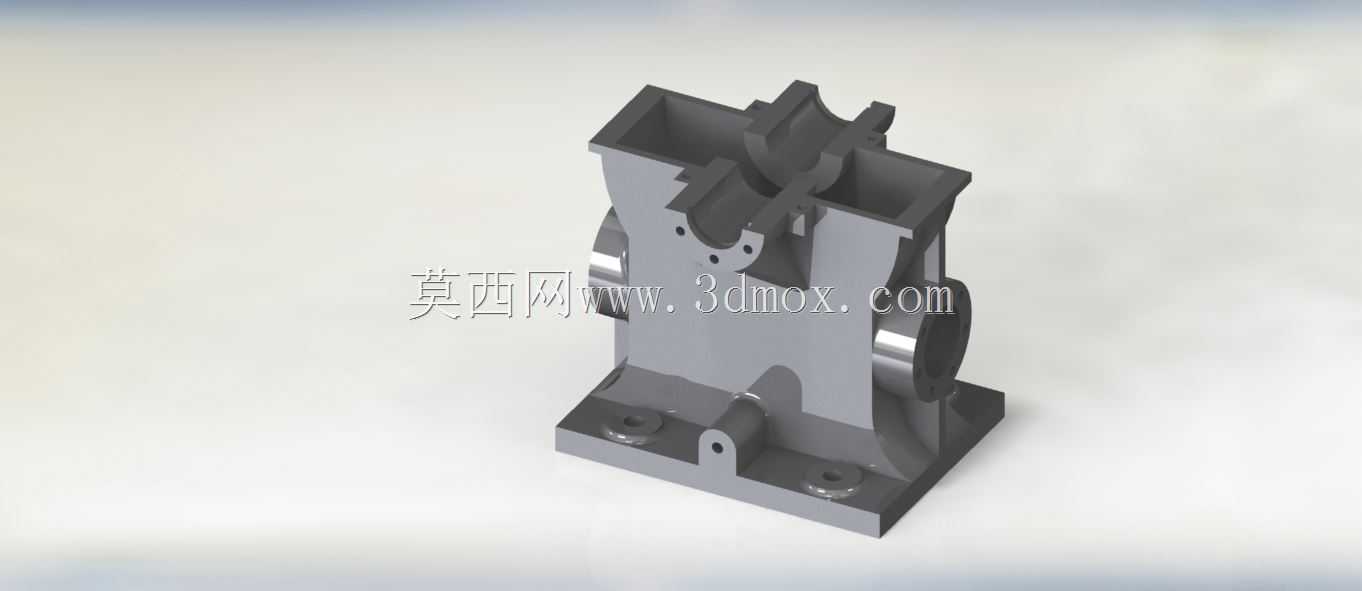

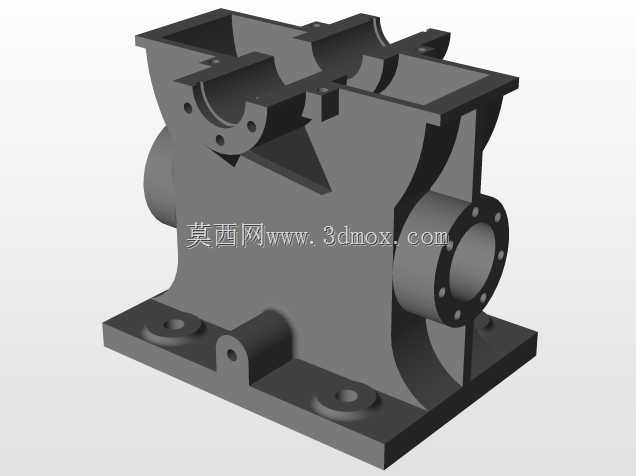

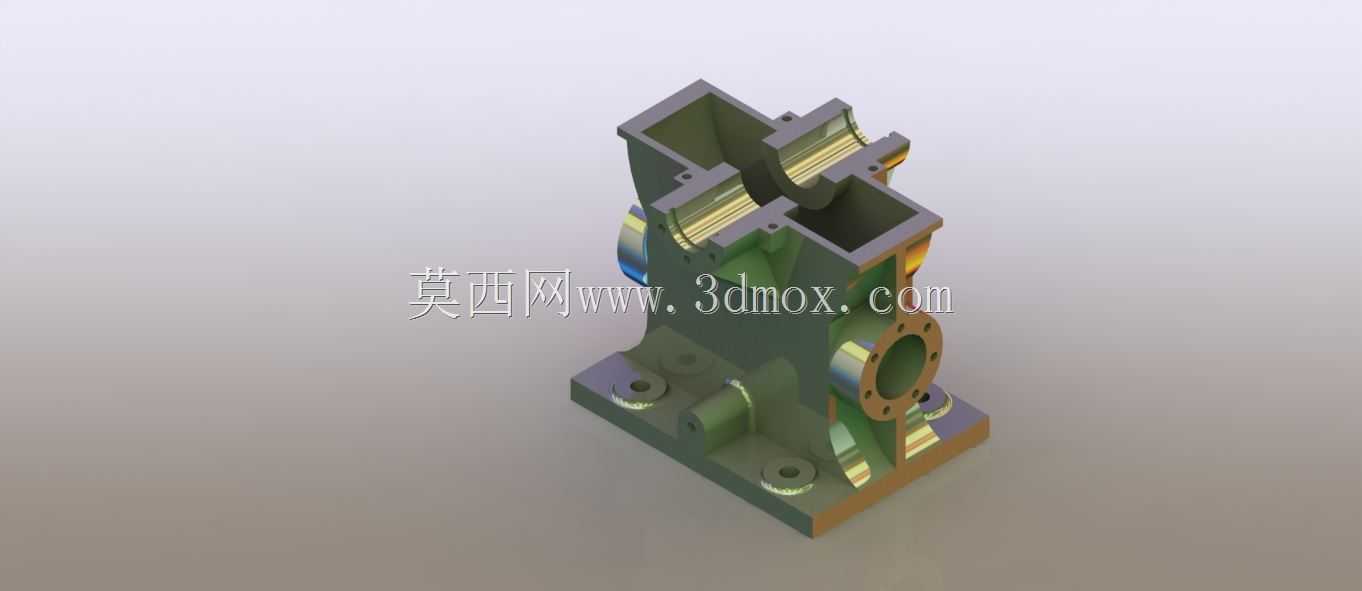

　　在工业传动系统的布局中，齿轮箱壳体是整个传动单元的承载基体，所有轴系、齿轮副、轴承组件都需要依托壳体完成定位与支撑，同时还要承担传动过程中产生的载荷传递、润滑密封、噪声阻隔等核心功能，是传动设备中不可或缺的基础结构件。这款立式结构的齿轮箱壳体，采用分体式铸造基体设计，整体为立式安装布局，底部设置带安装孔的方形法兰底座，底座上预留的四个沉头安装孔可直接与设备机架的安装面通过螺栓紧固，底座中部额外设置的定位凸台与销孔，能够在安装时快速完成壳体与机架的同轴定位，避免装配后轴系出现偏载问题。壳体主体为箱型空腔结构，侧壁预留三个不同轴向的轴承安装孔位，分别对应输入轴、中间传动轴、输出轴的安装位置，

　　每个孔位外侧都设计了轴承端盖的连接止口与螺栓孔，可适配不同规格的密封端盖与轴承外圈定位，保证轴系运转时的同轴度公差控制在合理范围内。壳体顶部为开口式设计，配合对应的箱盖结构完成腔体密封，顶部结合面加工有密封槽，可放置密封胶条或者涂覆密封胶，防止腔体内部的润滑油泄漏，同时阻挡外界的粉尘、水汽进入箱体内部污染润滑介质与传动零件。从设计思路来看，这款壳体在结构设计时充分考虑了铸造工艺的可行性，所有转角位置都设置了合理的铸造圆角，避免铸件出现应力集中导致的开裂问题，壁厚设计保持均匀过渡，在轴承安装位、底座连接位等受力较大的区域做了局部加厚处理，同时在壳体侧壁设置了加强筋结构，在不额外增加过多整体重量的前提下，大幅提升壳体的结构刚性，

　　减少传动过程中箱体产生的共振形变，保证齿轮副的啮合精度。在实际应用场景中，这类立式齿轮箱壳体常被用于中小型立式传动设备中，比如立式搅拌设备、立式输送线的驱动单元、小型机床的进给传动箱等场景，立式的安装结构能够节省设备的横向安装空间，适合安装空间纵向充裕、横向受限的设备布局。壳体的空腔内部除了容纳齿轮与轴系组件外，还可储存润滑所需的润滑油，部分孔位可预留油标、油塞、透气塞的安装位置，方便日常运维时观察油位、更换润滑油、平衡箱体内外气压。在安装边界方面，底部安装法兰的孔位间距按照通用传动设备的安装标准设计，可直接适配多数同功率等级传动设备的机架安装尺寸，侧壁的轴承孔位同轴度、端面跳动公差都按照精密传动的要求设计，

　　能够保证装配后齿轮的接触斑点符合设计要求，降低传动过程中的噪声与磨损，延长整套传动组件的使用寿命。壳体的材质通常选用灰铸铁或者铸铝合金，灰铸铁材质的壳体具备更好的减振性能与刚性，适合重载传动场景，铸铝合金材质的壳体重量更轻，适合对设备重量有要求的移动类设备或者小型自动化设备场景。在结构细节上，每个轴承孔位的内侧都设计了挡圈槽或者轴承定位台阶，能够对轴承的内圈或者外圈进行轴向定位，防止轴系在承受轴向载荷时出现窜动，壳体上的连接螺栓孔都设计了足够的锪平平面，保证螺栓紧固时的接触面平整，避免螺栓出现附加弯曲应力。
