卧式工业化学品储运用承压储罐结构

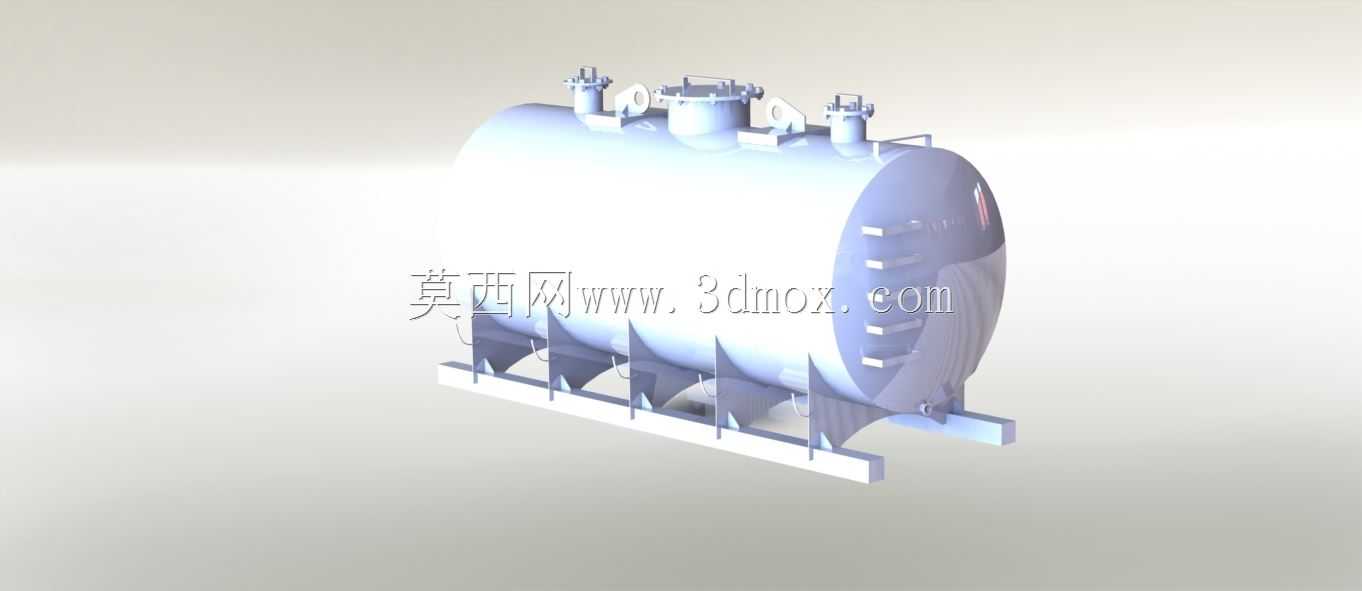

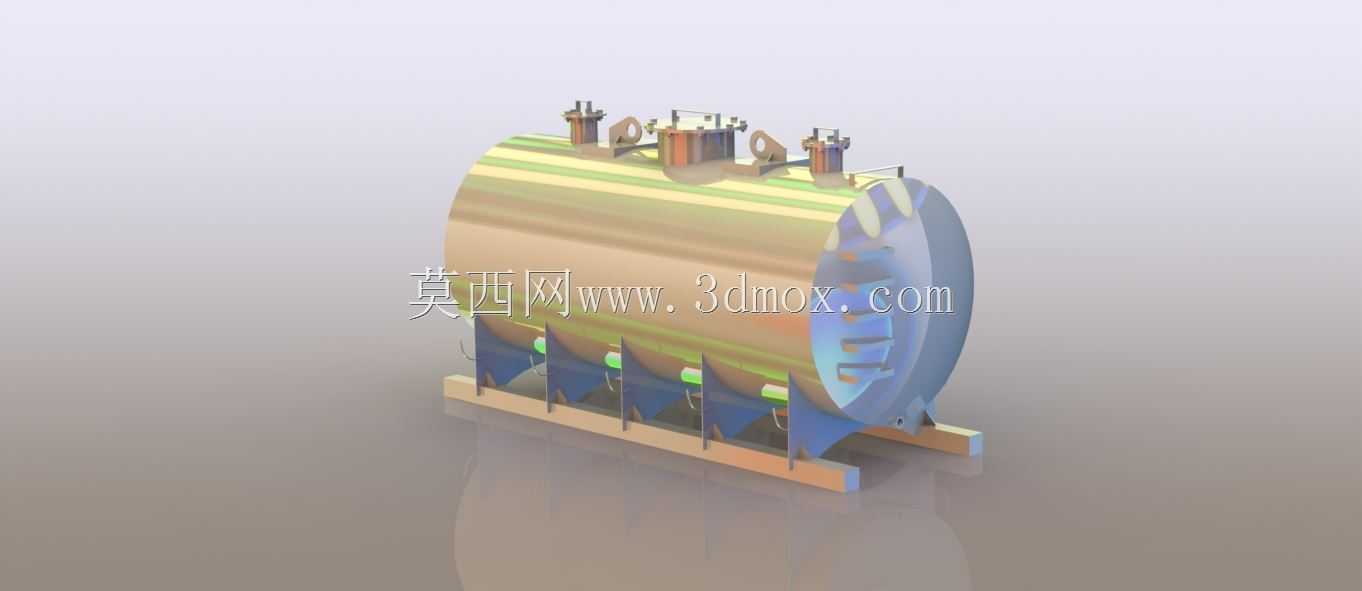

　　在化工生产、物料中转、厂区仓储的实际场景里，这类卧式承压储罐是液态化学品暂存与短距转运环节的核心静设备，区别于立式储罐的高位布置特性，卧式结构更适配厂区低矮车间、车载转运平台、地下储区的安装场景，能在有限垂直空间内实现更大的单罐容积配置，日常多用于存储无强腐蚀、具备一定饱和蒸气压的工业液态化学品，比如醇类、烃类、常规工业溶剂等介质，罐体本身的承压设计可避免介质挥发造成的罐体鼓胀、泄漏风险。从结构设计逻辑来看，整个罐体采用等径圆筒加两端标准椭圆封头的焊接结构，椭圆封头的曲率设计经过应力校核，能在同等壁厚条件下承受更高的内压载荷，相比平盖封头减少了边角处的应力集中问题，长期带压运行的结构稳定性更优。

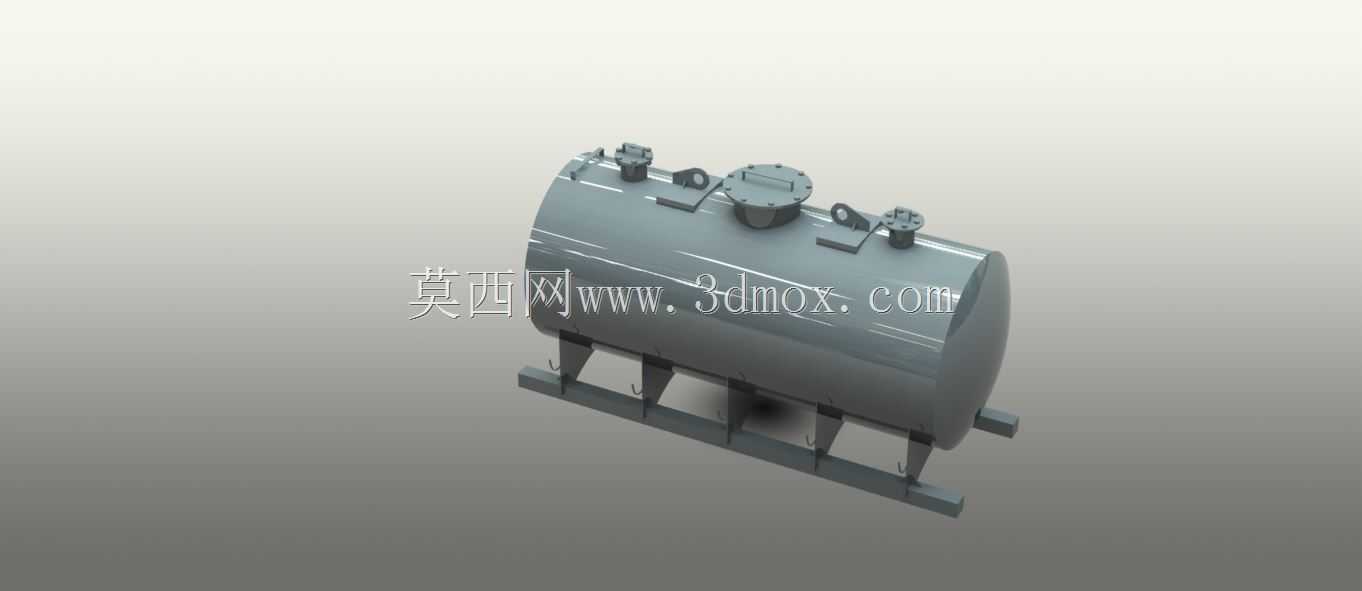

　　罐体顶部的开孔布局完全遵循化工容器的设计规范，居中位置的大口径人孔是为了满足设备投产前的内部焊缝检测、后期运维清罐的人员进出需求，人孔盖采用带紧固螺栓的快开承压结构，密封面配套耐介质腐蚀的密封垫片，保证带压状态下无渗漏。人孔周边的小口径开孔分别对应不同的工艺接管需求：靠近罐体端部的小法兰接口是介质进料口，可对接厂区工艺管道实现物料自动注入；另一侧带阀门安装座的接口是排气溢流口，进料过程中可排出罐内空气，满溢时能引导溢出介质回流至收集槽，避免现场跑料；还有两个带保护罩的接口分别对应液位计安装口与压力检测口，可实时监测罐内介质存量与气相压力，给现场运维提供准确的参数参考。罐体底部的鞍式支座是卧式储罐的核心承载结构，

　　两个鞍座分别布置在靠近封头的位置，支座间距经过载荷计算，既避免跨距过大造成罐体中部挠度超标，也防止支座过近导致封头处附加弯矩过大，每个鞍座都带有弧形托板与罐体焊接固定，下方的支撑筋板采用三角加强结构，可将罐体满载时的总重量均匀传递到安装基础上，支座底板预留的地脚螺栓孔可与混凝土基础或车载底盘固定，避免设备运行、转运过程中出现移位。从安装边界来看，这类储罐的轴向长度与筒径比例控制在3:1左右，属于常规卧式容器的合理比例范围，安装时需要在鞍座底部预留不小于200mm的检修空间，方便后期检查底部焊缝、对接出料管路，罐体顶部的操作空间需要满足人孔开启、阀门操作的高度要求，周边要预留足够的安全距离，符合化工区域的设备布置规范。

　　设计过程中还考虑了介质充装的安全余量，罐体的有效容积按照总容积的90%设置，预留足够的气相空间缓冲介质受热膨胀带来的压力升高，罐体外部可根据存储介质的保温需求加装岩棉保温层或伴热管线，满足低温环境下的介质存储要求，避免易结晶介质出现凝固堵管的问题。罐体端部的封头位置预留了出料口接口，位置贴近罐体最低点，可保证排料时无残液积存，减少清罐作业的工作量，出料口可对接输送泵实现介质的自动转输，也可配置紧急切断阀，在出现泄漏风险时快速截断物料通路。整个罐体的焊接结构全部采用连续角焊缝与对接焊缝，所有开孔位置都做了补强圈加强，避免开孔造成的局部强度不足，焊缝位置需要经过无损检测合格后才能投入使用，保证设备长期运行的结构可靠性。
