对夹式手动蝶阀三维结构设计

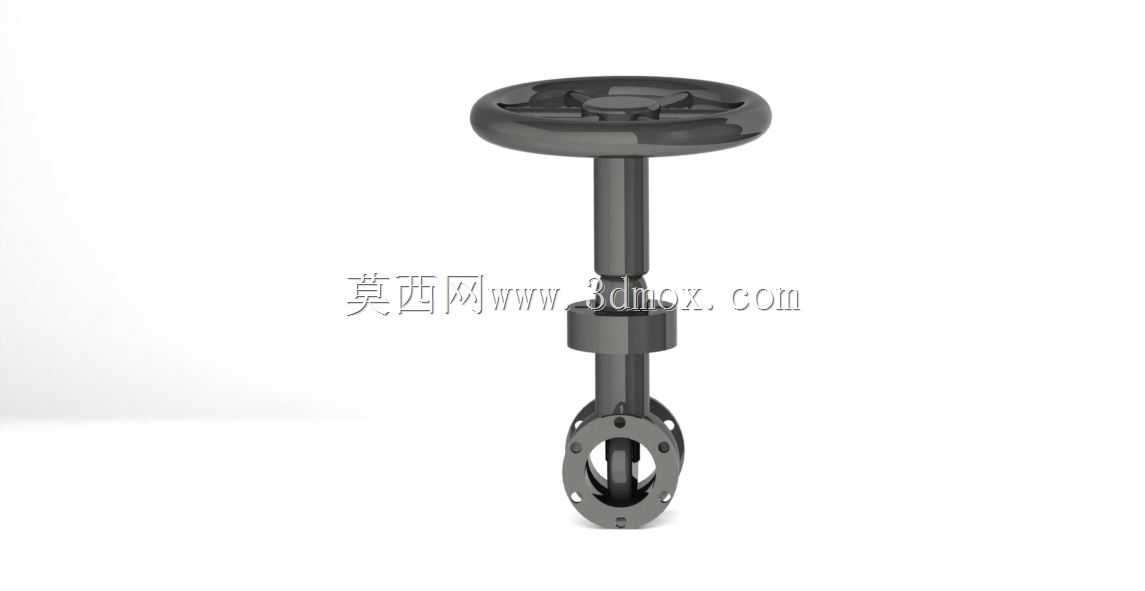

　　这款手动对夹式蝶阀的三维结构，是管路流体控制系统里的常用截断类部件，日常在给排水管网、暖通循环系统、低压化工流体输送、市政水处理管线、普通工业制程管路里都有大量应用，主要承担管路通断控制、低精度流量调节的功能，相比同口径闸阀、截止阀，它的结构长度更短，安装占用空间更小，启闭操作的行程更短，手动操作时不需要反复旋转多圈手轮，90度回转即可完成全开全关动作，现场运维的操作效率更高。

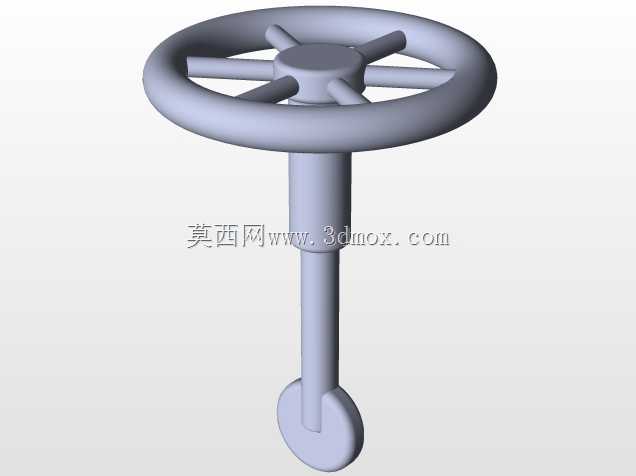

　　从结构设计逻辑来看，这款阀门采用对夹式安装结构，阀体本身没有带螺栓孔的法兰凸缘，安装时直接将阀体夹在两端管路的法兰之间，通过穿通两侧法兰的长螺栓完成锁紧固定，这种设计能大幅压缩阀体的轴向尺寸，降低整阀的重量，同时减少阀体铸造环节的材料消耗，对于DN50到DN200这类中小口径的低压管路场景，这种结构的成本优势和安装便利性非常突出。上部的手轮采用圆盘式冲压结构，轮缘做了圆弧过渡处理，操作时手掌贴合的受力面更均匀，不会出现硌手的问题，手轮中心和阀杆采用方榫配合传递扭矩，配合位置做了沉台定位，避免手轮和阀杆出现径向窜动，长时间操作也不会出现配合松旷的问题。

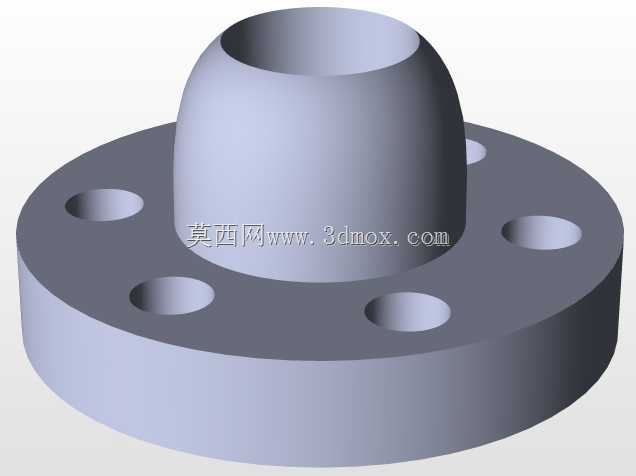

　　阀杆部分采用一体式通杆设计，没有中间连接接头，减少了扭矩传递的间隙，同时降低了阀杆处的外泄漏风险，阀杆和阀体之间的密封采用填料函结构，预留了填料压盖的调整空间，当填料出现磨损泄漏时，不需要拆解整阀，只要均匀拧紧压盖的螺栓即可补偿密封预紧力，现场维护的操作难度很低。中部的阀颈位置做了加高处理，当管路需要做外保温层时，保温材料不会包裹到手轮和阀杆的连接位置，不会因为保温层的阻挡影响阀门操作，也避免了低温管路场景下阀杆处结冰冻住操作结构的问题。

　　下部的蝶板采用中线式结构，蝶板的密封面和阀杆回转中心重合，启闭过程中蝶板和阀体密封座的摩擦行程很短，密封件的磨损量更小，使用寿命更长，蝶板的轮廓做了流线型弧面处理，全开状态下流体通过蝶板时的流阻更低，不会出现明显的紊流区，减少了流体通过阀门时的压力损失，也降低了高速流体冲刷蝶板造成的气蚀风险。阀体下端的对夹定位面做了凸台止口设计，安装时可以和两端法兰的止口配合定位，不需要反复调整阀体的同轴度，能保证蝶板在回转过程中不会和法兰内壁发生刮蹭，避免安装错位导致的阀门卡涩、密封失效问题。

　　从安装边界尺寸来看，这款阀门的结构长度符合GB/T 12221规定的对夹蝶阀尺寸系列，同口径下可以直接替换同标准的其他品牌蝶阀，不需要调整两端管路的法兰间距，现场改造替换的适配性很强。手轮的外径尺寸按照操作扭矩做了匹配，公称压力1.6MPa的工况下，手动操作的手轮力不超过150N，不需要借助加力杆就能完成启闭操作，普通运维人员徒手即可操作。阀体两端的密封面采用平面结构，安装时配合法兰用橡胶垫片即可完成端面密封，不需要额外加工特殊密封面，常规的RF面法兰都能适配。

　　建模过程中，所有配合面都按照实际装配公差做了间隙预留，阀杆和阀体轴套的配合采用H8/f7的间隙配合，既保证阀杆回转灵活，又不会因为间隙过大出现阀杆晃动导致的蝶板偏心；蝶板和密封座的配合面做了0.2-0.5mm的压缩量预留，保证密封所需的预紧力，同时不会因为压缩量过大导致操作扭矩骤增。手轮和阀杆的方榫配合采用H9/h9的过渡配合，装配时不需要过大的敲击力就能完成组装，后期更换手轮也很方便。所有连接螺栓的位置都做了扳手空间预留，安装和拆解时普通开口扳手就能操作，不会出现螺栓位置被结构件挡住无法下扳手的问题。

　　在实际选型应用中，这款阀门适用于公称压力不超过1.6MPa、工作温度在-10℃到80℃之间的水、油品、弱腐蚀性流体管路，不适合用于高磨损性的浆料管路、高温高压蒸汽管路，因为中线软密封结构的耐温、耐磨损性能有一定局限。日常运维中，需要定期检查阀杆填料的泄漏情况，定期在阀杆的外露部分涂抹润滑脂，避免阀杆锈蚀导致操作卡涩；长期处于全开或者全关状态的阀门，需要每隔3-6个月做一次启闭动作，避免密封座和蝶板长期挤压出现永久变形，导致密封失效。安装时需要注意阀门的流向标记，虽然中线蝶阀可以双向密封，但按照标注流向安装能降低流体对蝶板转轴的冲刷，延长阀门的使用寿命。
