卧式工业储油罐体结构设计方案

　　在工矿厂区、中小型燃油中转站点、工程机械临时驻场补给点这类场景里，卧式储油罐的应用占比一直不低，相比立式储罐，它的重心更低，对场地基础的承压要求更宽松，不需要做超高的承重桩基，在场地平整度达标、做过防渗硬化处理的区域就能布设，尤其适合储量需求在数吨级、场地竖向空间有限的作业场景。这类罐体的核心用途是存储液态油料，不管是柴油、润滑油还是其他工业用非强腐蚀性液态油品，都能适配，日常使用中既要保证存储过程无渗漏，也要兼顾日常检修、油料加注与抽取的操作便利性。

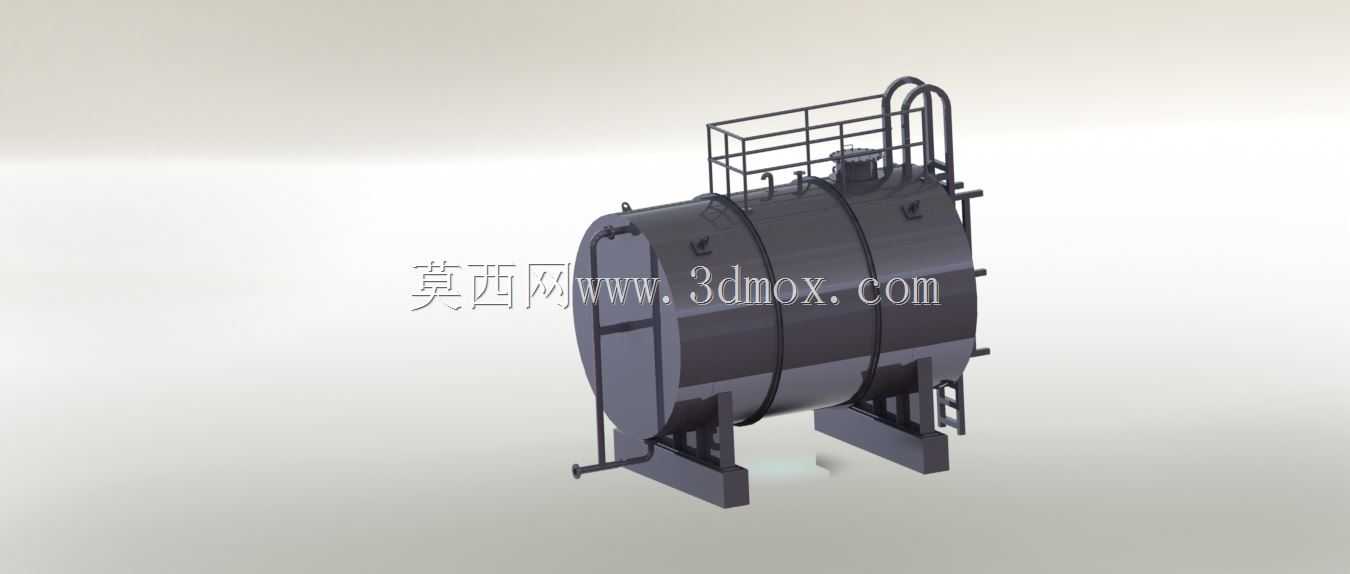

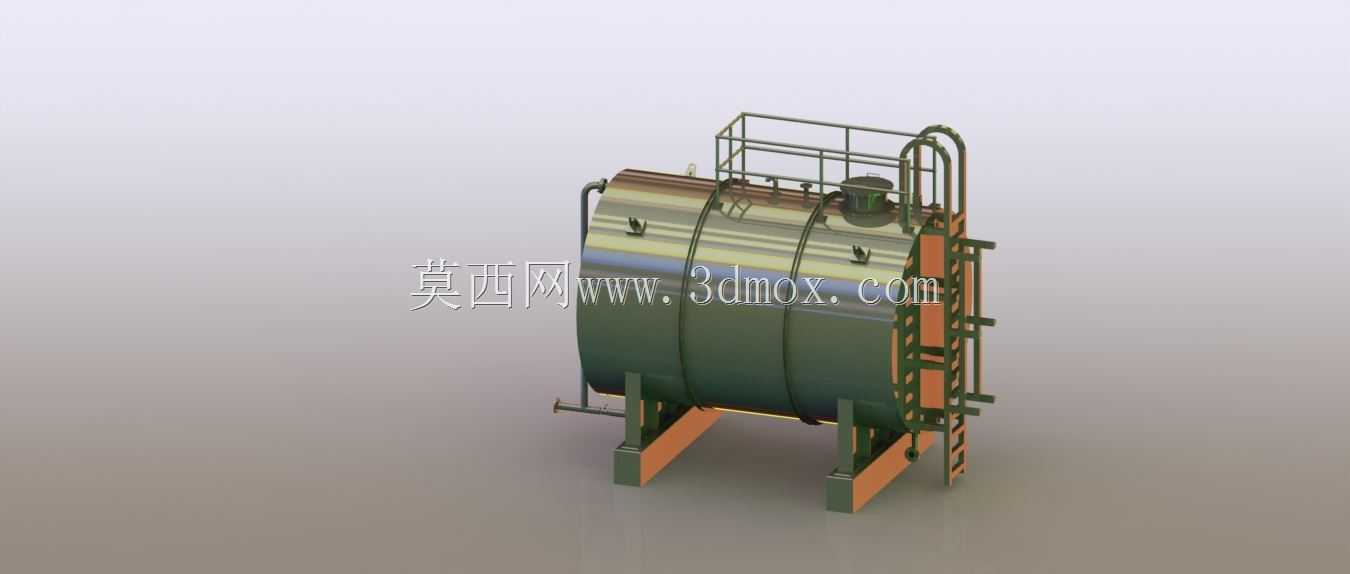

　　从结构设计的角度看，这个罐体采用圆筒形卧式主体结构，是因为圆筒形的壳体承压能力最优，内部油料产生的静压力可以均匀分散到筒壁上，不会出现局部应力集中的问题，长期带压存储也不容易出现结构形变。罐体的外径接近2.8米，内径控制在2.78米级别，筒壁预留的厚度足够应对常规油料存储的压力需求，也能抵消户外使用时的温度形变、轻微外力磕碰带来的影响，整体罐体自重约4吨，采用常规钢材加工即可，材料获取难度低，后期焊接、防腐处理的工艺成熟度高，不需要特殊的加工设备就能完成制作。

　　罐体底部设计了两个对称的鞍式支座，这部分是安装定位的核心结构，支座的底面是平整的安装面，现场布设时只需要将支座与预埋的地脚螺栓对位锁紧，就能完成罐体的固定，不需要额外做复杂的支撑框架。鞍座的弧度与筒体外径完全贴合，接触位置做了满焊处理，能把罐体的重量均匀传递到基础上，避免局部压强过大导致基础沉降不均。罐体顶部设置了带护栏的操作平台，配套直爬梯连通地面与平台，日常检修人员可以通过爬梯到达平台，对顶部的人孔、呼吸阀、注油口进行操作，护栏的高度符合工业操作平台的安全规范，周边没有容易卡滞的突出结构，人员操作时的安全冗余足够。

　　罐体侧面设置了多组接口，下部的接口用于油料的抽取与排污，上部的接口用于注油、排气与液位检测安装，接口的位置都做了补强板焊接，避免在筒壁直接开孔导致的结构强度下降。筒身外部设置了多道环形加强筋，沿着筒体轴向均匀分布，这部分结构是为了抵消罐体吊装、运输过程中产生的形变，也能在长期使用中减少筒壁因为温度变化产生的蠕变，延长罐体的整体使用寿命。罐体端部采用标准椭圆形封头，封头与筒身的连接位置采用双面焊工艺，焊接完成后可以做无损探伤检测，保证焊缝位置无砂眼、无虚焊，杜绝渗漏隐患。

　　在实际选型适配的时候，需要重点关注安装边界的尺寸，罐体整体的横向长度要结合现场的预留空间确定，两侧要预留至少1米的操作空间，用于阀门安装、管线连接与后期检修，顶部平台的上方要预留足够的净空，避免爬梯伸展、人员操作时碰到上方的管线或者其他构筑物。罐体安装时要保持微小的倾斜角度，靠近排污口的一侧略低，方便日常维护时排净罐底的积水与沉渣，减少油料杂质堆积对罐壁的腐蚀。另外，罐体外部需要做相应的防腐处理，户外使用时还要做防静电接地，导出油料加注过程中产生的静电，避免安全隐患。这类结构的储油罐在建模过程中，需要重点保证各部件的配合精度，尤其是鞍座与筒身的贴合面、封头与筒身的对接位置，尺寸公差要控制在合理范围内，才能保证后续加工制作时的装配精度，不会出现安装错位、焊缝间隙过大的问题。
