十字交叉路口四向机动车交通信号灯

　　日常做市政交通配套结构建模时，这类十字口四向信号灯是很常见的落地项目，很多新手建模时容易忽略实际安装的边界约束，只做灯体本身的外观，忽略路口安装的适配性，最后出的模型没法直接对接施工场景。先从实际应用场景说，这类信号灯主要设置在城市次干路、支路的十字平交路口，四个方向分别对应四个来车方向的灯组，每个方向独立配置红黄绿三色灯盘，满足路口各方向机动车的通行管控需求，部分同结构的灯组也会适配小型园区内部的交叉路口、厂区内部主干道交叉口，用来规范内部作业车辆的通行秩序，避免平交路口的会车冲突。

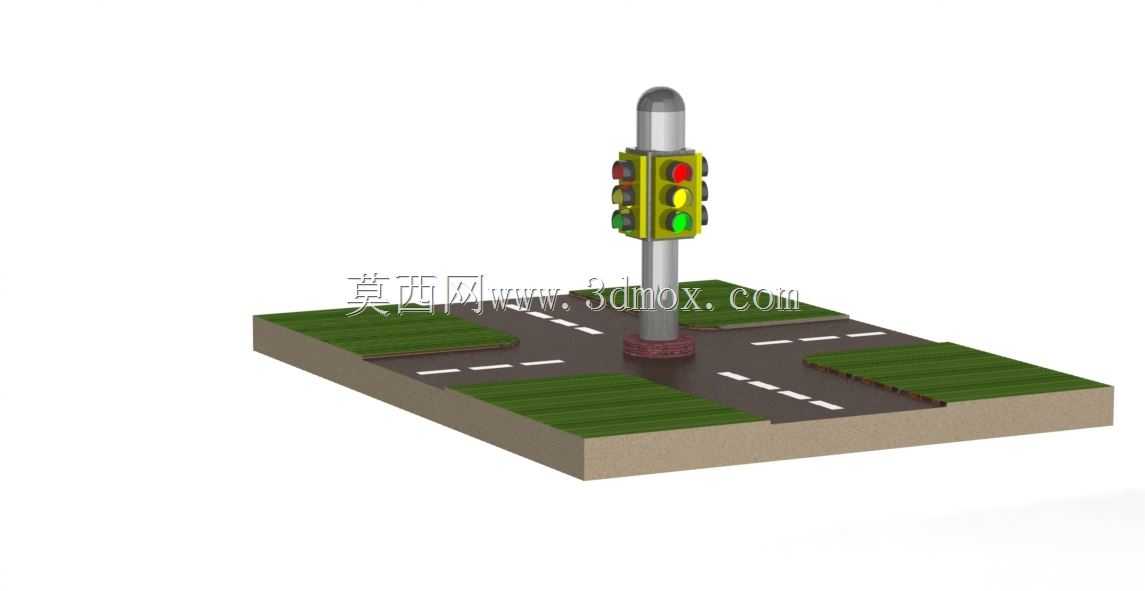

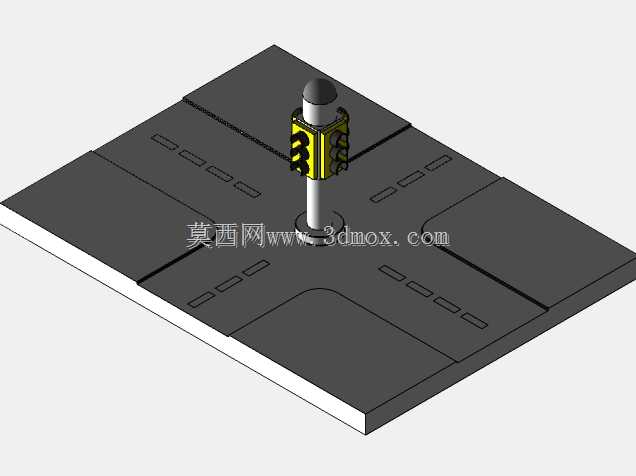

　　从功能特性上看，这个模型还原的是一体化竖杆式四向信号灯，灯杆采用圆柱形金属杆结构，顶部做圆弧封边处理，避免杆顶积水锈蚀，四个灯组对称固定在杆体中上部，每个灯组的灯盘竖向排列，从上到下依次为红、黄、绿三色发光单元，灯组外壳做了突出的檐口结构，能避免雨天雨水直接淋在灯盘透光面上，同时减少阳光直射产生的眩光，提升驾驶员对灯色的识别度。灯杆底部设置了方形安装基座，基座和地面混凝土基础通过地脚螺栓连接，建模时特意预留了基座的螺栓孔位安装间隙，方便后续出工程图时直接标注安装尺寸。配套的路口地面部分还原了沥青路面、白色车道分隔虚线、路口停止线以及路侧的绿化带结构，能直观呈现信号灯安装后的整体路口场景，不用额外搭配场景素材就能做方案演示。

　　设计思路上，建模时优先考虑了结构的装配合理性，灯杆和灯组的连接采用抱箍式固定结构，每个灯组背后都预留了和杆体匹配的弧形安装面，保证装配时贴合紧密，不会出现安装缝隙。灯盘部分做了分层结构，外层是透光面罩，中层是灯珠安装板，内层是散热腔体，虽然是外观模型，但结构逻辑完全按照实际产品的装配关系搭建，后续如果要做细化设计，可以直接拆分零件添加内部电路、散热结构的细节。尺寸方面，灯杆总高按照常规路口信号灯的设置标准，从地面到灯组中心的高度控制在6.2米左右，满足大型车辆通行时的净空要求，不会被超高货车刮碰；灯组每个发光单元的直径做了300mm的常规规格，符合道路交通信号灯的尺寸规范，四个方向的灯组向外突出杆体的距离控制在250mm，保证各方向来车都能无遮挡看到灯色，同时不会因为突出过多增加风阻，提升杆体的抗风稳定性。安装边界上，基座的尺寸设定为800mm见方，预埋深度需要达到1.2米，配套的混凝土基础要超出基座边缘100mm，保证安装后的结构稳定性，路口安装时杆体需要设置在路口四个转角的人行道边缘，距离路缘石的距离不小于300mm，避免影响行人通行。

　　很多人做这类交通设施模型时，容易把灯杆做的过细或者灯组比例失调，实际工程中灯杆的壁厚要根据当地的风压值计算，常规内陆地区的壁厚不小于4mm，沿海台风区域要加厚到6mm以上，建模时虽然不用做壁厚的细节，但杆体的直径要匹配高度，这个模型里灯杆的直径设置为160mm，和6米多的高度比例协调，不会出现头重脚轻的视觉问题。另外灯组的接线是从杆体内部穿线，底部基座预留了穿线孔，和地下的信号控制管线对接，建模时也在基座侧面预留了穿线孔的位置，符合实际施工的管线走向要求。配套的路面部分，车道宽度按照3.5米的标准机动车道宽度设置，双向两车道的布局刚好匹配这类小型四向信号灯的应用场景，绿化带的路缘石高度做了150mm的常规高度，还原真实路口的道路结构。
