带橡胶衬套销式挠性联轴器结构设计

　　在各类工业传动系统的轴系布局中，两轴的对中偏差是无法完全规避的工程实际问题——不管是加工阶段的形位公差累积、装配过程的安装误差，还是设备运行时受载变形、温度形变、基础沉降带来的相对位移，都会让刚性连接的轴系承受额外附加载荷，轻则加剧轴承磨损、缩短密封件寿命，重则引发轴系疲劳断裂、传动失效。带橡胶衬套的销式挠性联轴器，正是针对这类工况开发的轴系连接部件，核心作用是在两轴存在轻微径向、角向甚至轴向错位时，依然能稳定完成扭矩从主动轴到从动轴的传递，同时缓冲传动过程中的小幅冲击振动。

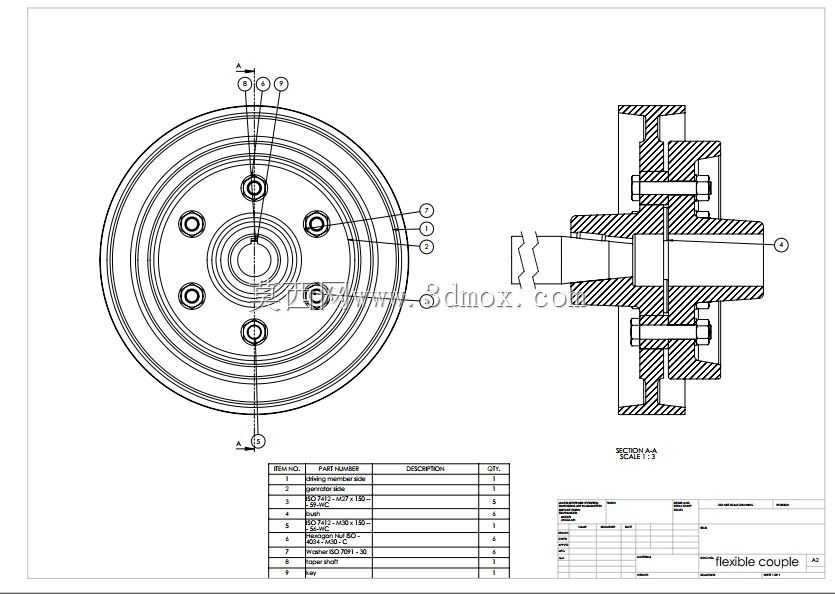

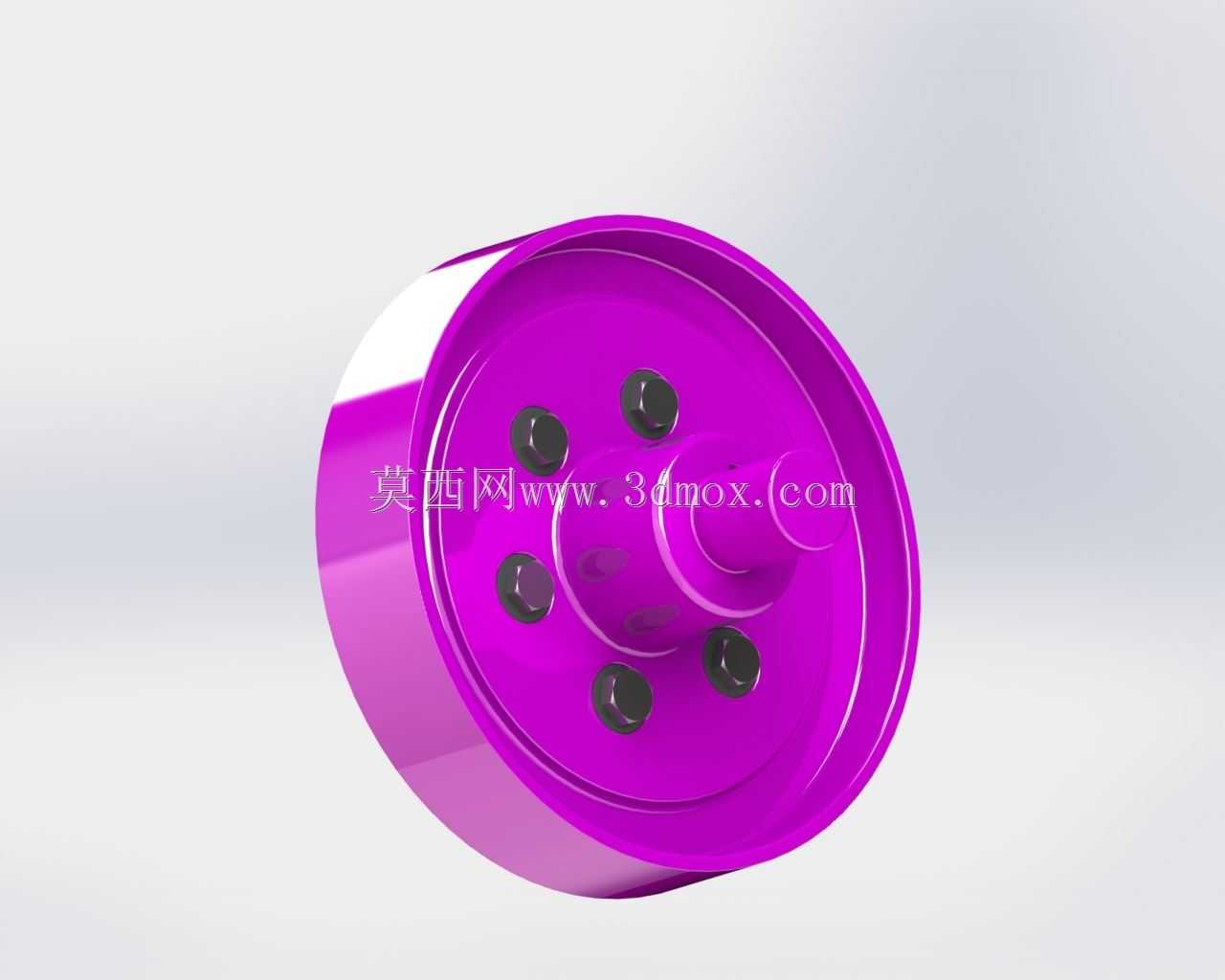

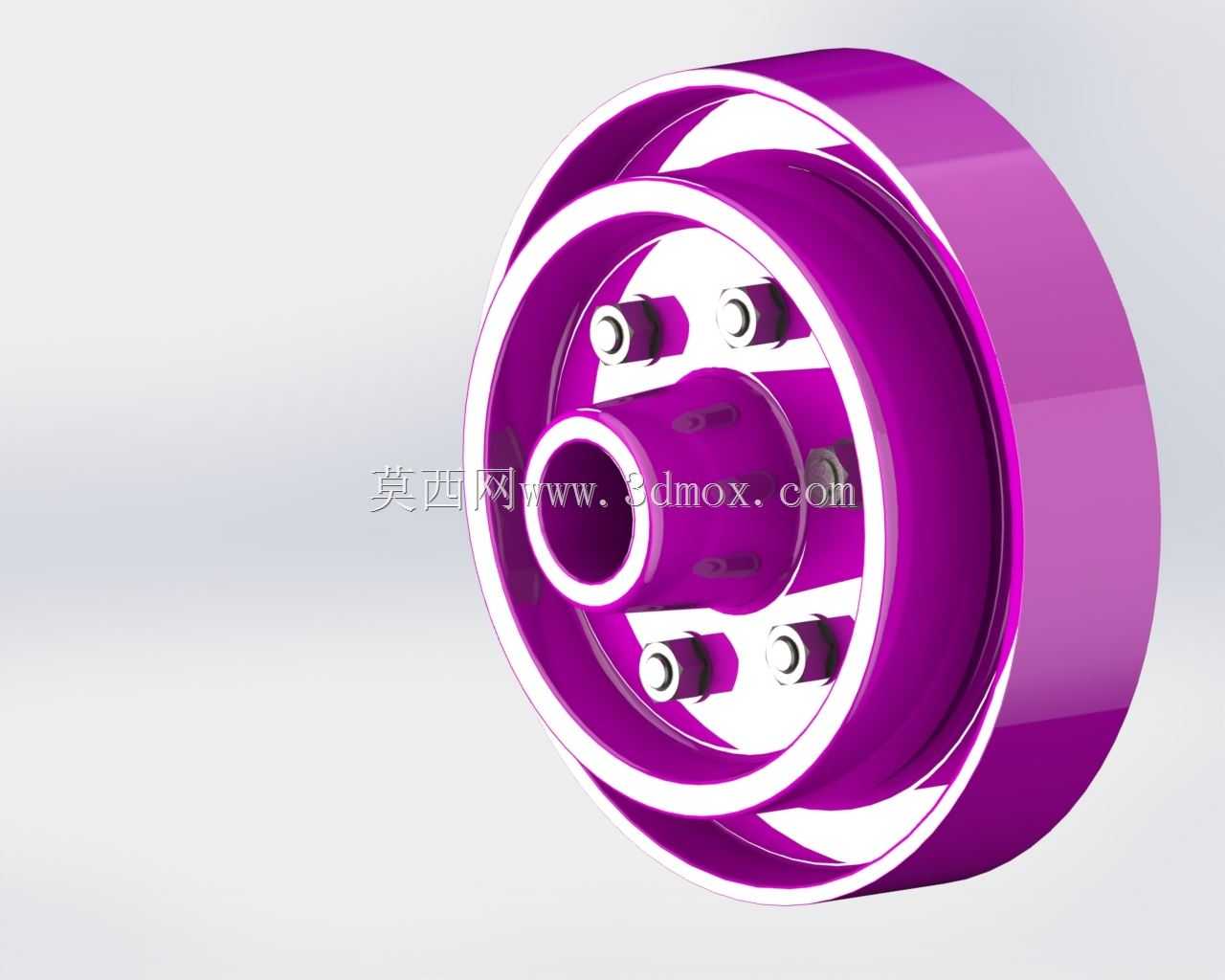

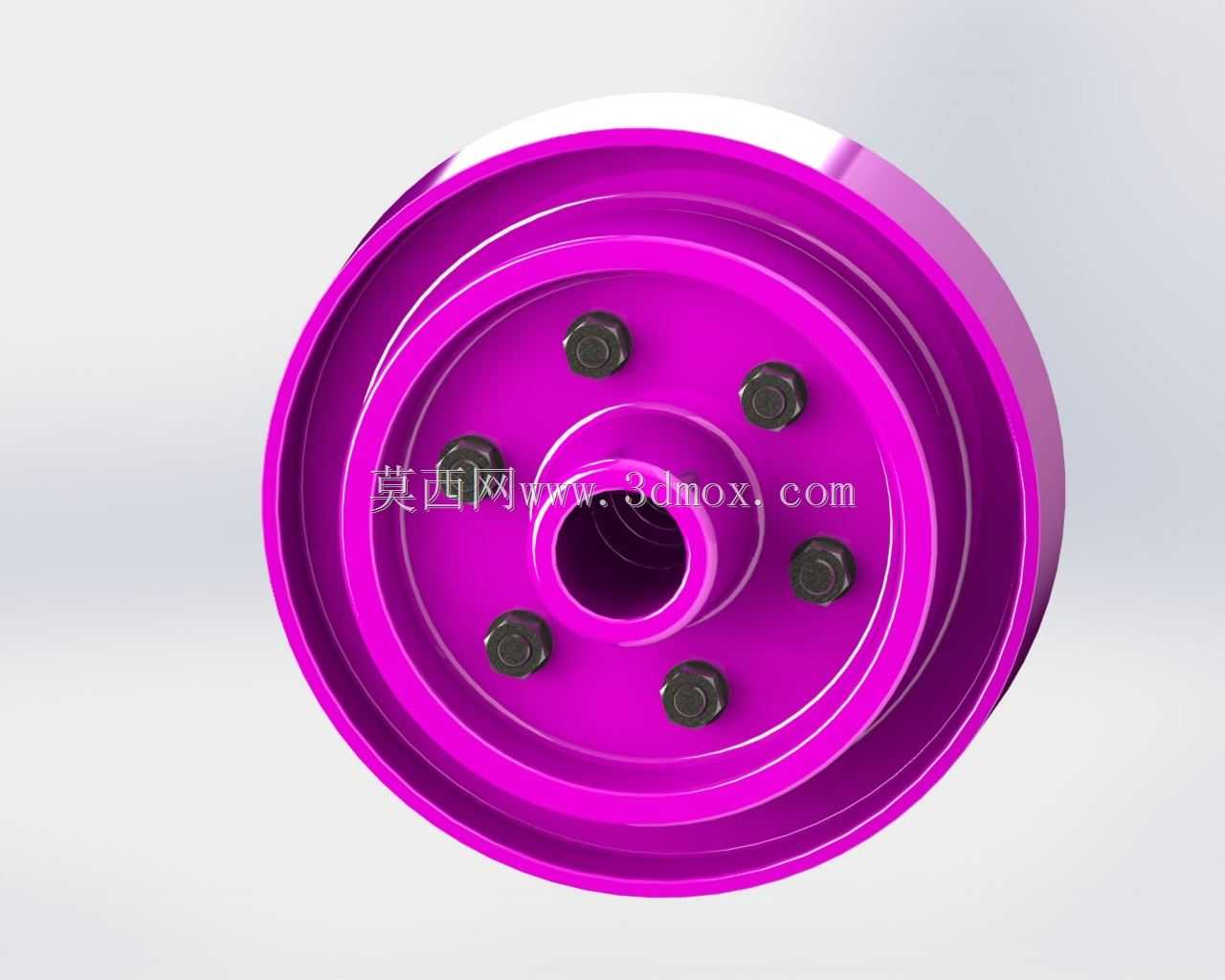

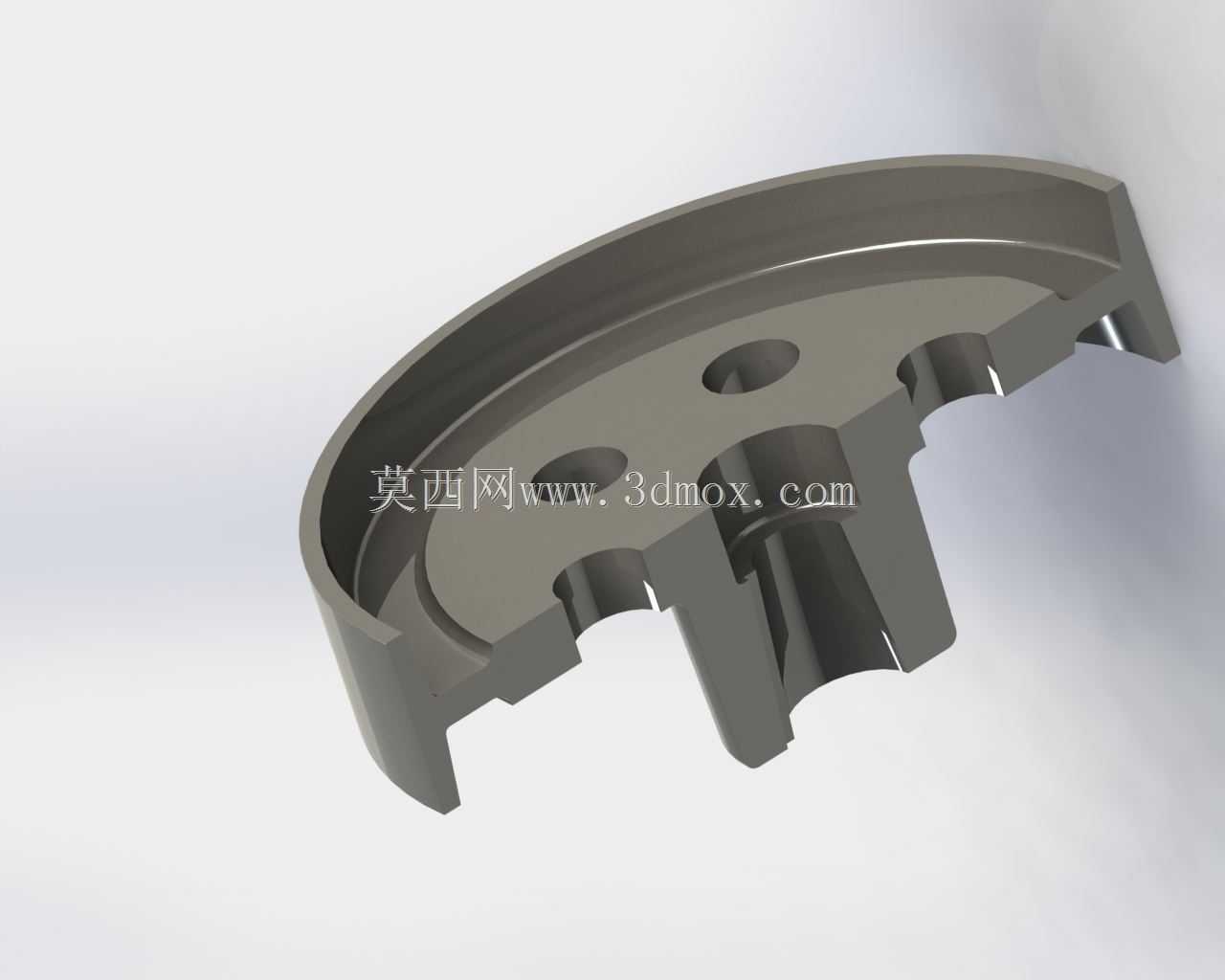

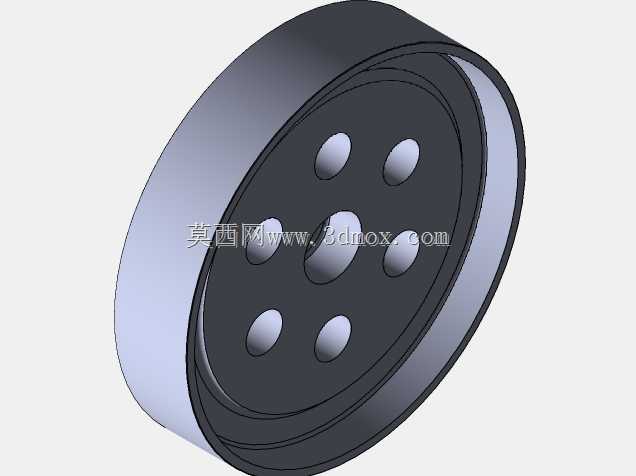

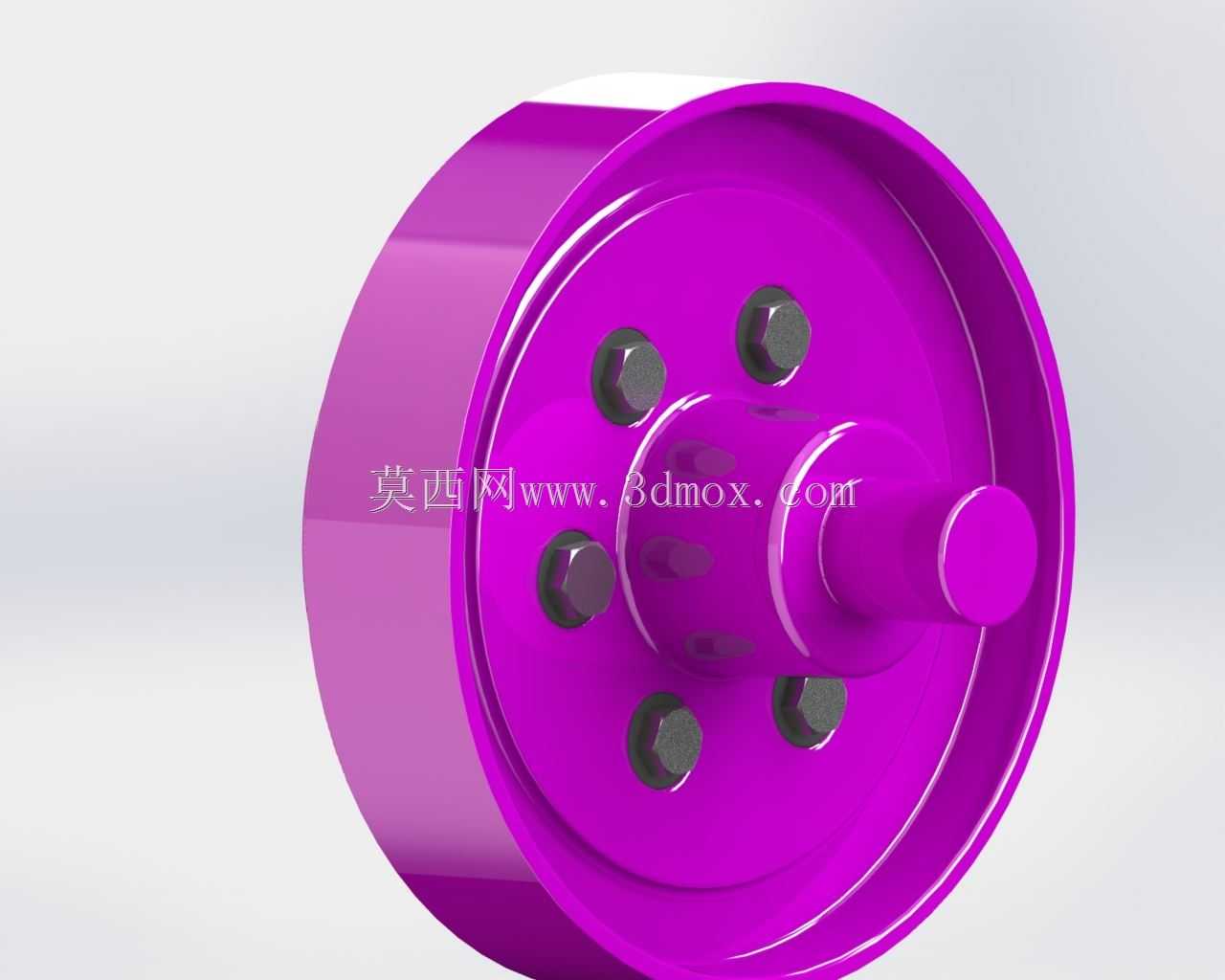

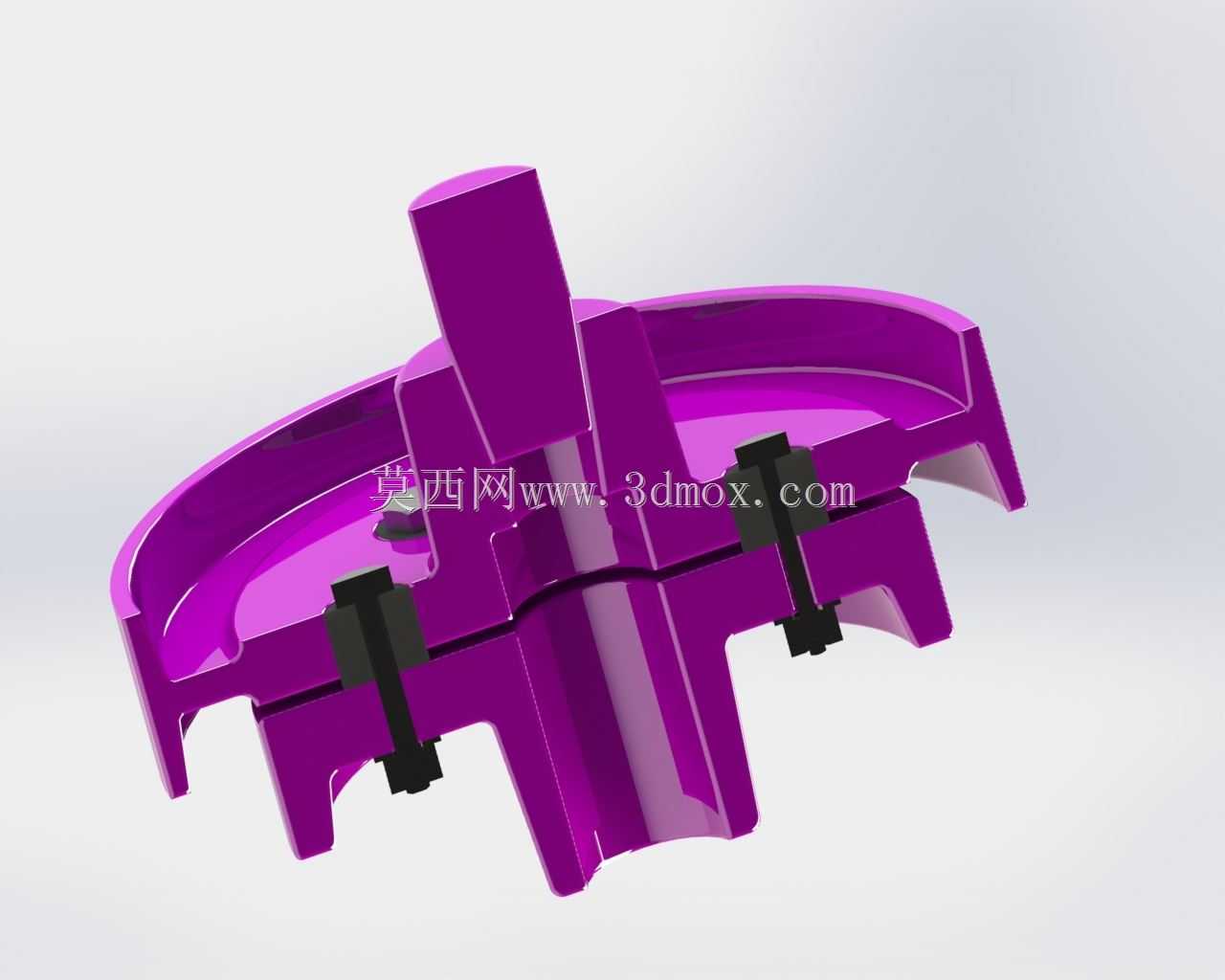

　　从结构设计逻辑来看，这类联轴器采用对称分体式轮体布局，两个带法兰的半联轴器分别通过轴孔与键槽固定在主动轴、从动轴的轴端，法兰端面上沿圆周均匀分布对应销孔，连接销穿装在两侧法兰的销孔内，销与销孔之间套装特制橡胶衬套。这种结构没有采用刚性销的硬接触配合，而是利用橡胶衬套的弹性变形能力，来补偿两轴之间的相对错位：当两轴存在径向偏移时，不同方位的橡胶衬套会产生对应方向的剪切变形，抵消错位带来的别卡应力；当存在角向偏斜时，衬套可沿偏斜方向产生局部压缩形变，避免销与孔壁的刚性磕碰；小幅轴向窜动时，衬套与孔壁的微量滑移也能适配位移量，不会对轴系产生额外轴向推力。

　　实际选型应用时，首先要明确安装边界的尺寸约束：半联轴器的轴孔直径、键槽尺寸需要与所连接轴的轴径、键槽规格完全匹配，确保扭矩传递时不会出现轴孔打滑、键侧压溃的问题；联轴器的最大外径要预留足够的安装空间，避免与周边的设备护罩、机架结构产生干涉；法兰端面的销孔分布圆直径、销的数量与直径，直接决定了联轴器的额定扭矩承载能力，销的数量越多、直径越大，可传递的扭矩上限越高，对应适配的电机功率、传动负载也就越大。

　　从功能特性上看，橡胶衬套除了提供错位补偿能力外，还具备一定的阻尼减振效果：在启动、换向或者负载波动的工况下，橡胶材料的内摩擦可以吸收一部分冲击能量，降低传动链的振动幅值，保护后端连接的减速器、工作机构等精密部件。和金属弹性元件的挠性联轴器相比，这种带橡胶衬套的结构不需要额外润滑，日常维护工作量极小，橡胶衬套属于易损件，磨损后仅需更换衬套即可恢复性能，维护成本远低于整体更换联轴器。

　　设计建模过程中，需要重点关注几个配合细节：橡胶衬套与销的配合采用过渡配合，既保证衬套不会在销上随意窜动，又避免过盈量过大导致衬套装配时被切损；衬套与法兰销孔的配合留有微量间隙，为变形补偿预留空间，同时间隙量不能过大，否则会导致传动回差过大，影响传动精度；半联轴器的轴孔与法兰端面的垂直度、销孔的位置度是核心形位公差，加工精度不足会导致衬套受力不均，提前出现局部磨损；连接销的端部采用防松结构，避免设备运行过程中销松动脱落引发安全事故。

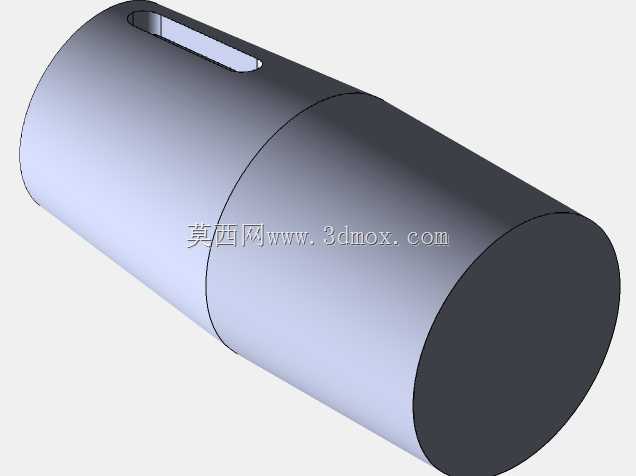

　　这类联轴器广泛应用在中小功率的传动场景中，比如输送线的驱动轴连接、中小型风机的电机与叶轮连接、轻工机械的传动箱与工作机构连接，尤其适合两轴对中精度不高、运行中存在小幅振动的工况，在保证扭矩可靠传递的前提下，能有效降低轴系对中调整的装配难度，延长整套传动系统的服役寿命。建模时需要还原橡胶衬套的安装位置、销的排布方式，以及半联轴器轴孔的键槽结构，确保装配关系与实际产品完全一致，方便后续做装配干涉检查、承载能力仿真分析时能得到准确结果。
