在承压类设备与工业管路系统中,超压防护是保障生产运行安全的核心环节,自重杠杆式安全阀作为纯机械结构的泄压元件,无需外接电源或额外动力源,依靠杠杆力矩与配重自重平衡阀瓣所受的介质压力,当系统压力超过设定阈值时,阀瓣自动开启泄放多余介质,压力回落至安全值后自动回座密封,广泛应用于蒸汽锅炉、低压储气罐、常压化工反应容器、工业给排水管路等场景,尤其适配对泄压稳定性要求高、不允许出现误跳或拒动的常温低压工况。

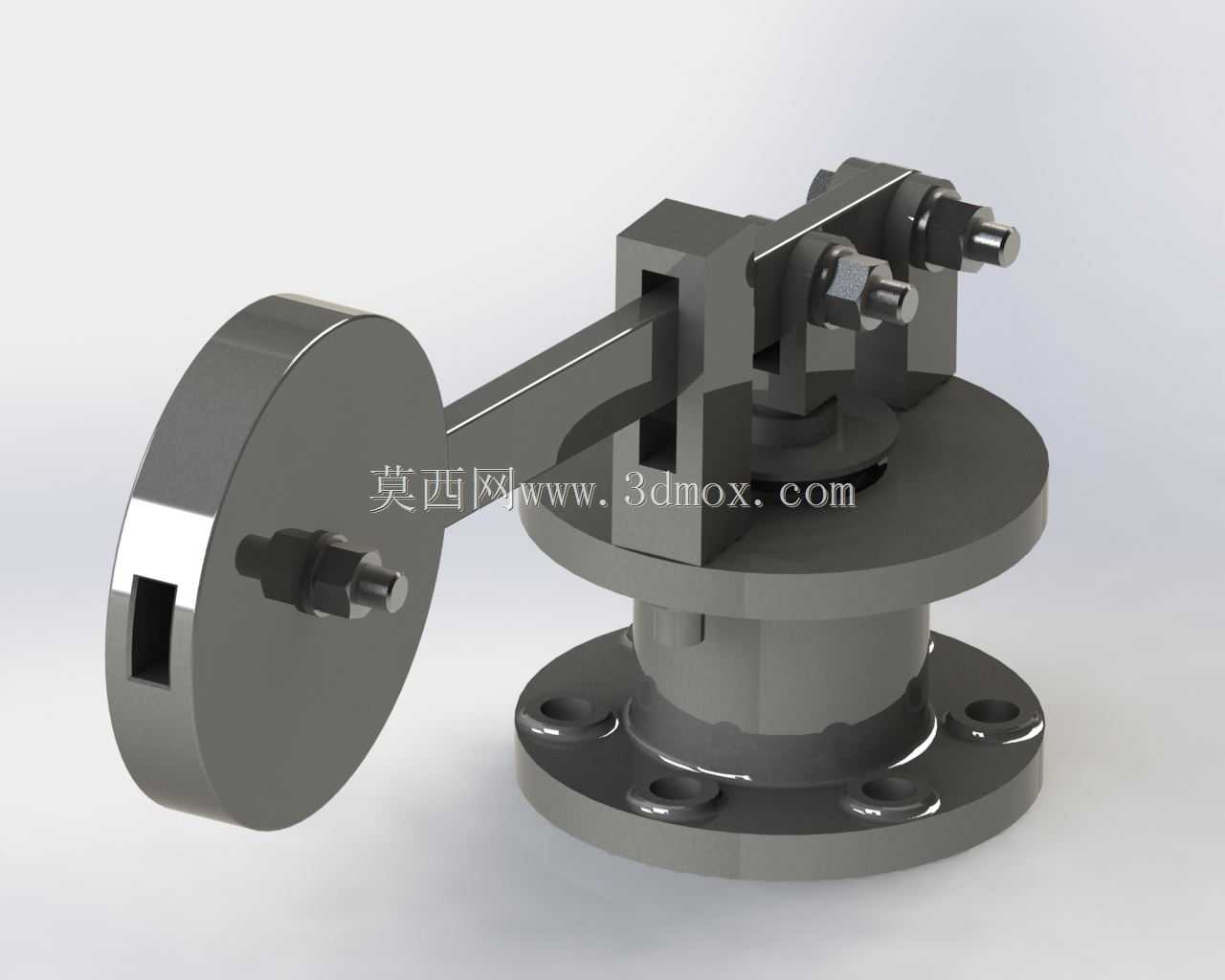

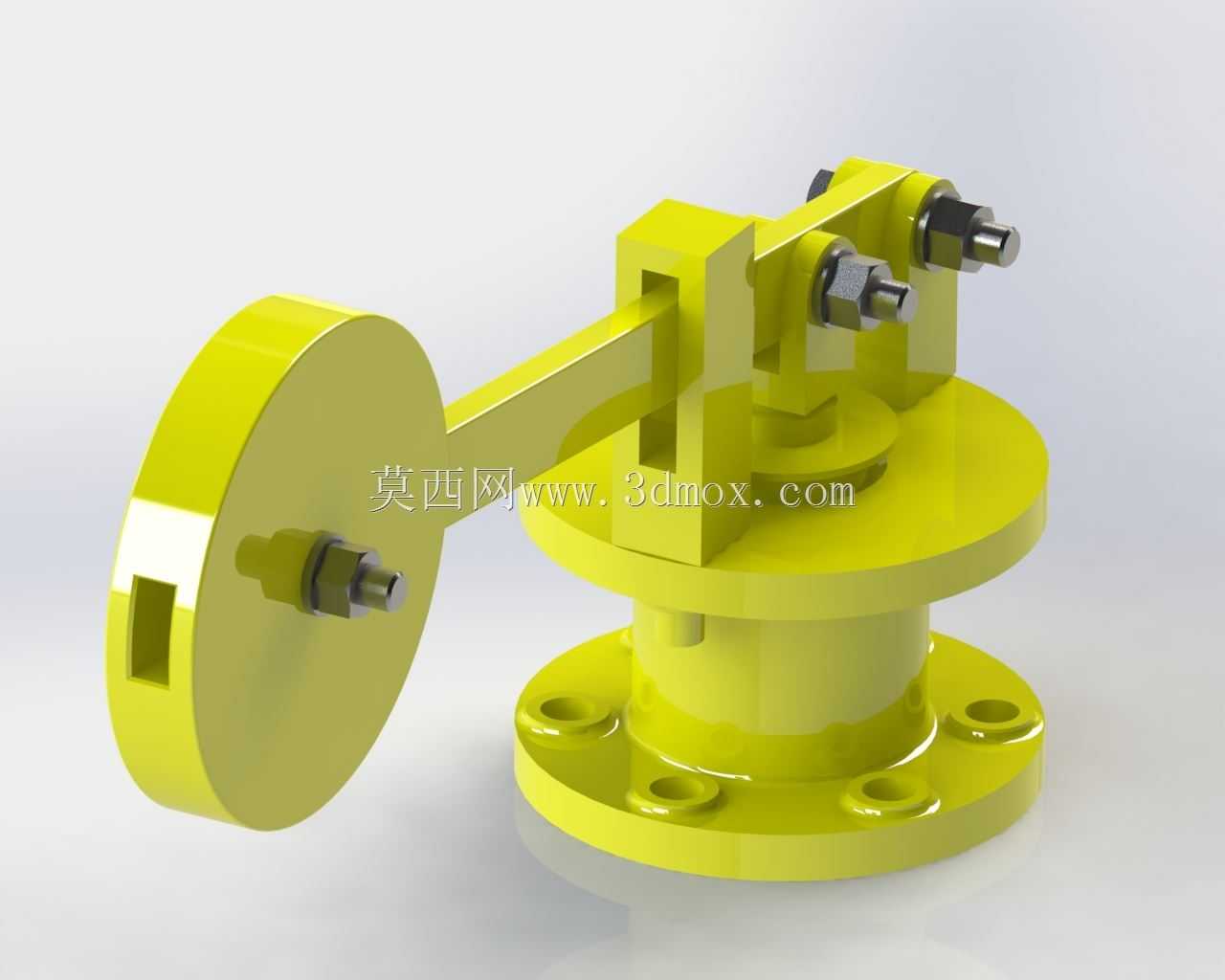

从结构设计逻辑来看,该阀采用单杠杆配重布局,整体分为阀座密封组件、杠杆传动机构、配重调节单元、法兰连接基座四个核心部分。阀座与设备或管路的连接端采用标准圆形法兰结构,法兰面均布螺栓过孔,可直接匹配同压力等级的管路法兰安装,安装时需保证阀杆垂直于法兰密封面,避免侧向偏载导致阀瓣密封偏磨。阀瓣采用平面密封结构,密封面与阀座研磨配合,无额外软质密封垫,适配蒸汽、压缩空气、清水等无强腐蚀性的洁净介质,长期运行下密封面磨损后可通过研磨修复,维护成本远低于弹簧式安全阀。

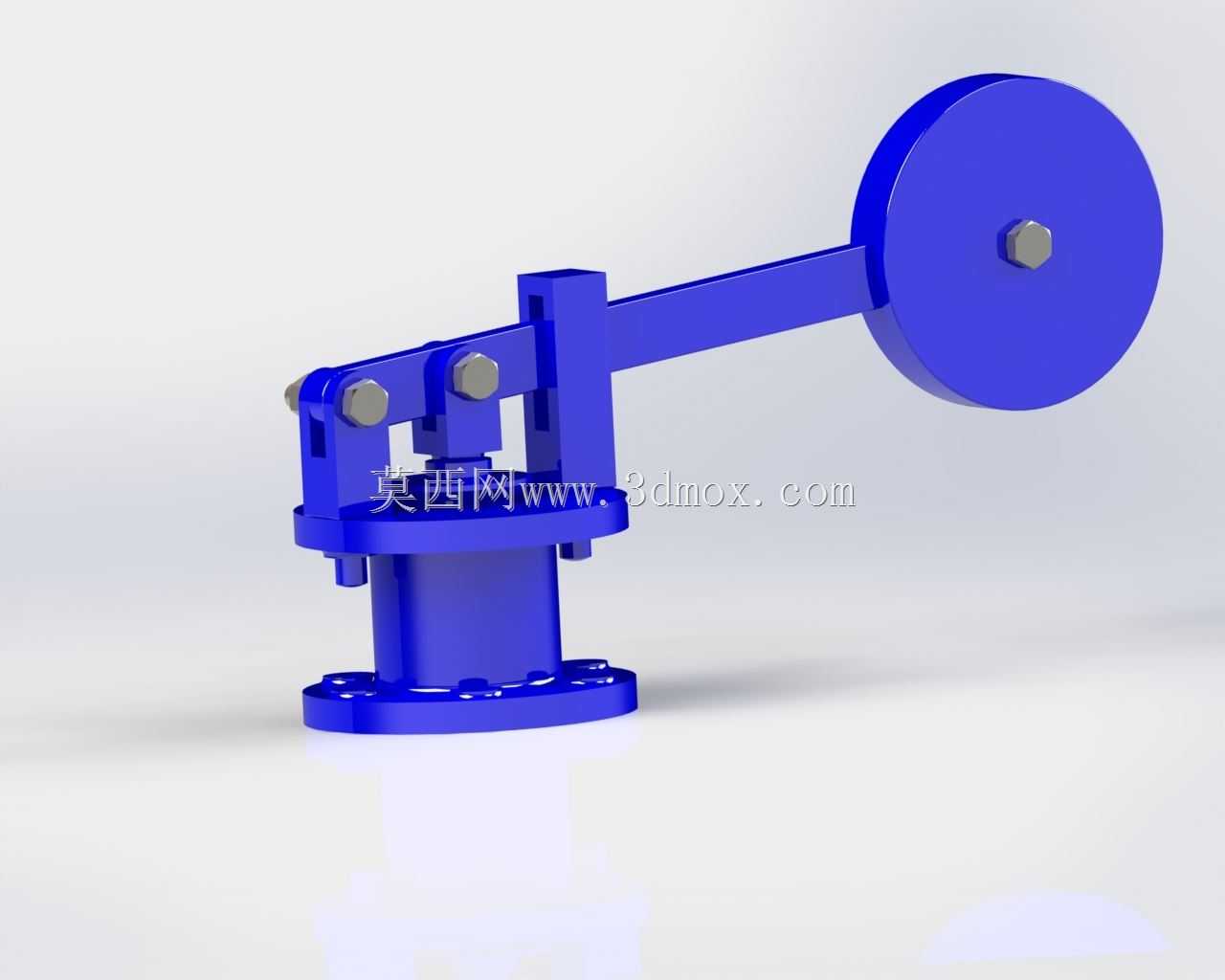

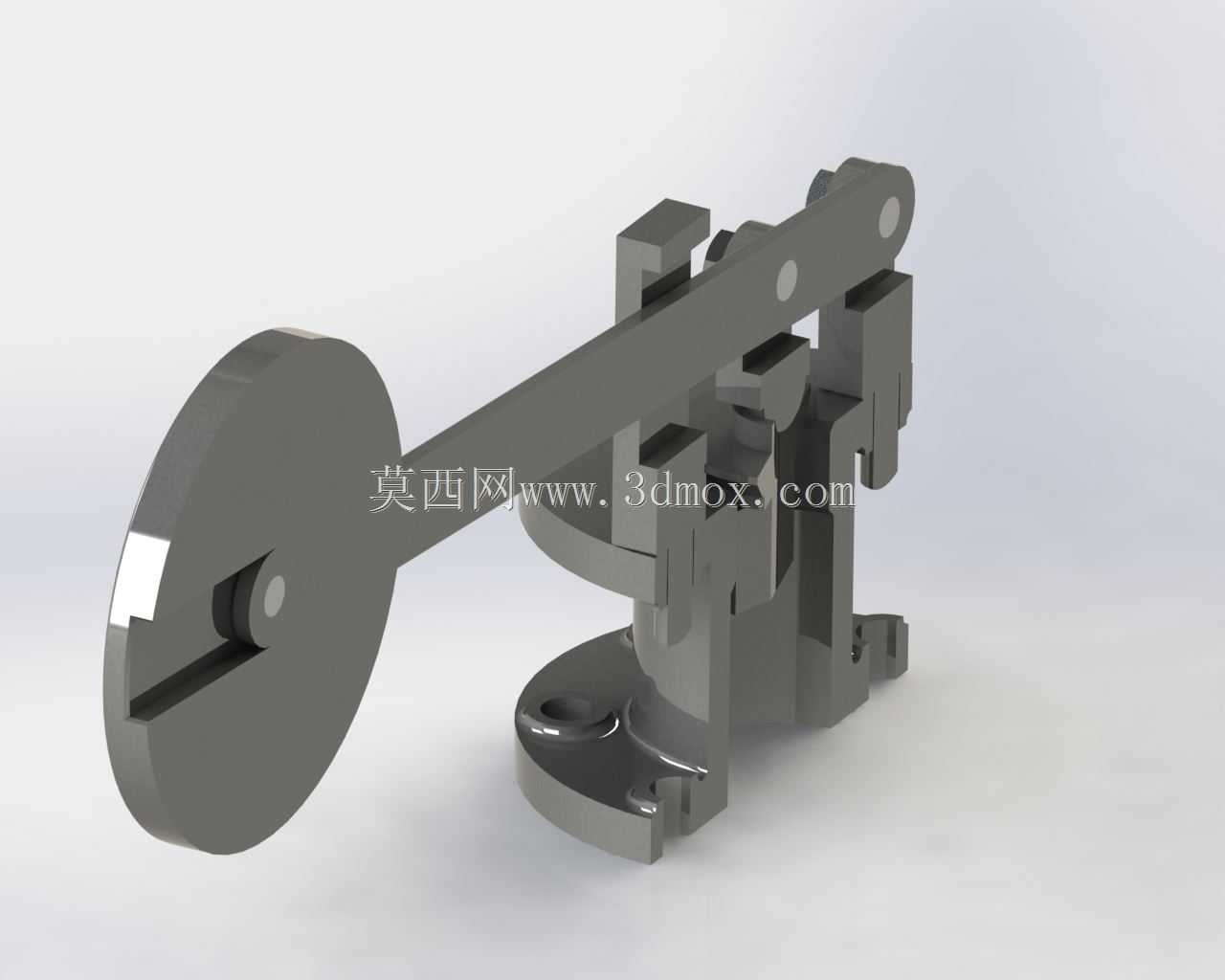

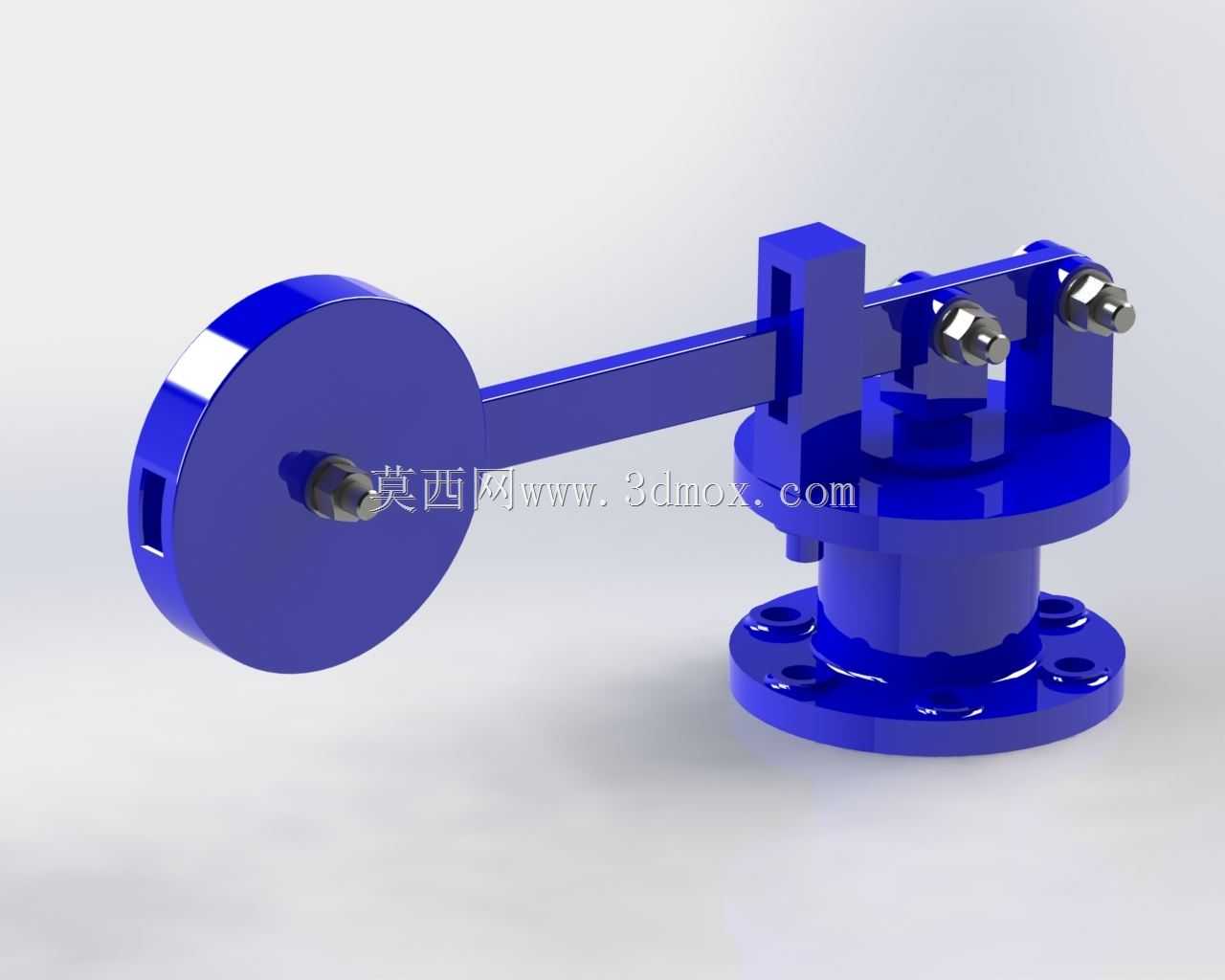

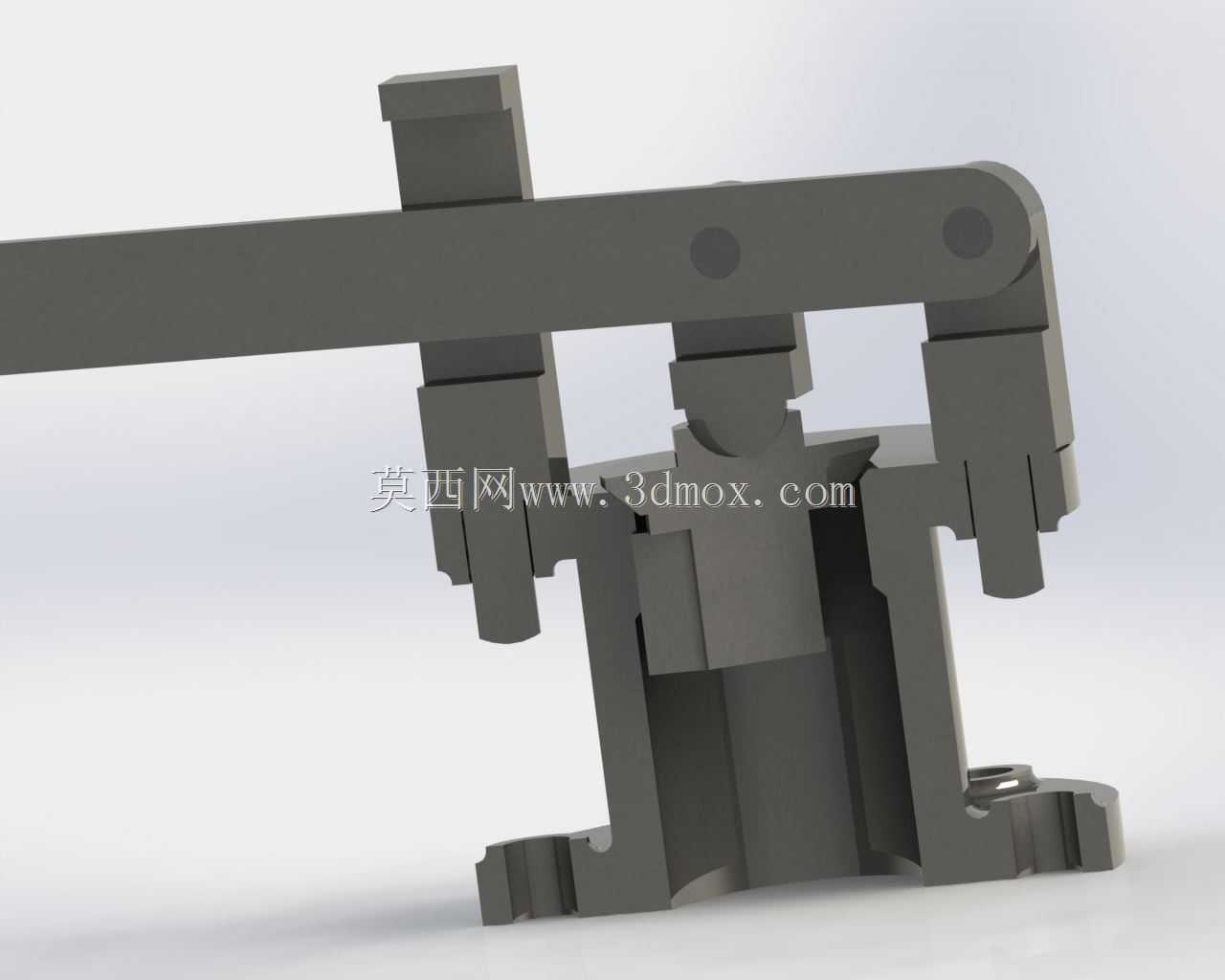

杠杆机构采用铰接支点设计,支点位于阀杆正上方的机架位置,杠杆一端通过铰接结构与阀杆顶端连接,另一端安装可滑动调节的配重块,配重块的位置直接决定泄压设定值——配重距离支点越远,平衡力矩越大,对应的开启压力越高,现场调试时可通过滑动配重并锁紧固定螺钉,在设计压力范围内灵活调整泄压阈值,无需更换零件即可适配不同的工作压力要求,这一特性让该阀在多工况切换的小型生产系统中具备极强的适配性。

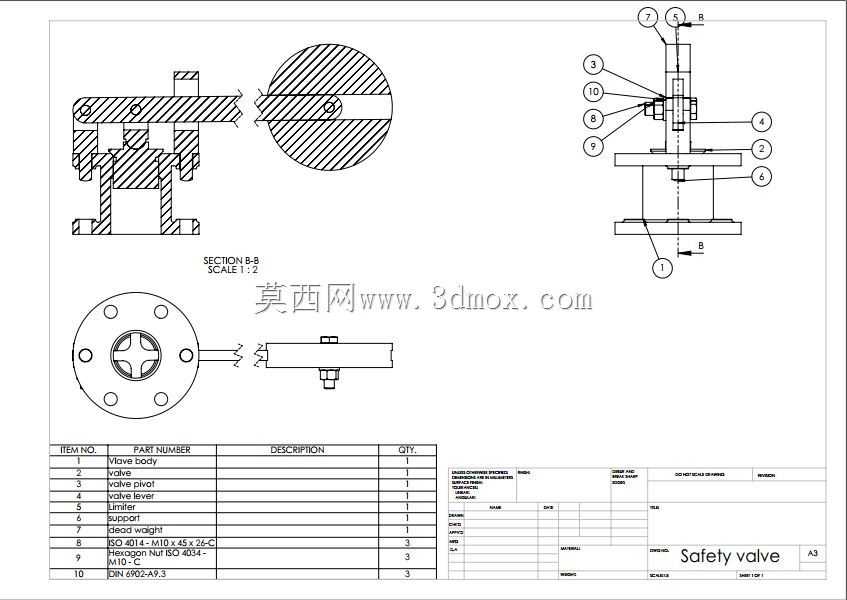

从安装边界来看,阀组整体高度方向的尺寸由杠杆行程与配重活动范围决定,安装时需在阀组上方预留足够的杠杆抬升空间,避免杠杆动作时与周边管线或设备构件发生碰撞;法兰端的连接尺寸遵循通用低压法兰标准,螺栓孔中心圆、密封面外径均符合常规管路设计规范,无需额外加工过渡连接件即可完成装配。阀瓣的开启行程经过严格计算,既保证泄放时的通流面积满足额定泄压排量要求,又避免行程过大导致杠杆摆动幅度过大、配重脱落的风险,阀杆与机架之间设置导向套,限制阀杆的径向窜动,保证阀瓣启闭过程中始终与阀座保持同轴,减少密封面的偏磨损伤。
不同于弹簧式安全阀存在弹簧疲劳、弹力衰减的问题,该自重杠杆结构的压力平衡完全依靠重力力矩,只要配重位置不发生偏移,泄压设定值可长期保持稳定,不存在长期使用后开启压力漂移的问题,非常适合无人值守的小型承压设备。在实际选型应用中,需根据管路的额定工作压力、所需泄放量匹配对应重量的配重,同时核算法兰连接端的压力等级,避免法兰密封面在额定工作压力下发生泄漏;安装位置需选择在设备或管路的压力最高点,且阀组出口需接泄压导流管,将泄放的介质引至安全区域,避免高温蒸汽或带压介质喷出伤及操作人员。
结构细节上,所有铰接位置均采用销轴连接,销轴表面做硬化处理,减少长期启闭动作带来的铰接磨损,避免因铰接间隙过大导致杠杆力矩传递偏差、泄压值失准;机架部分采用一体式铸造结构,保证支点位置的结构刚度,避免杠杆受力时机架变形影响阀瓣的密封贴合度;配重块采用铸铁材质,外轮廓做圆角处理,表面无尖锐棱角,避免安装调试过程中发生磕碰损伤。
