气动塑料球阀三维结构设计作品

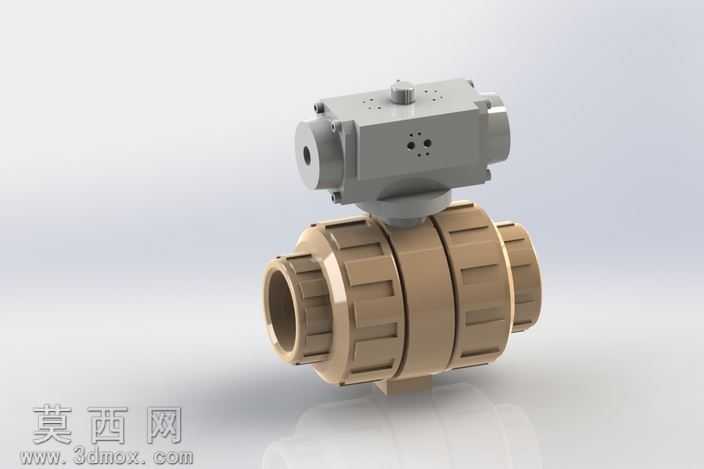

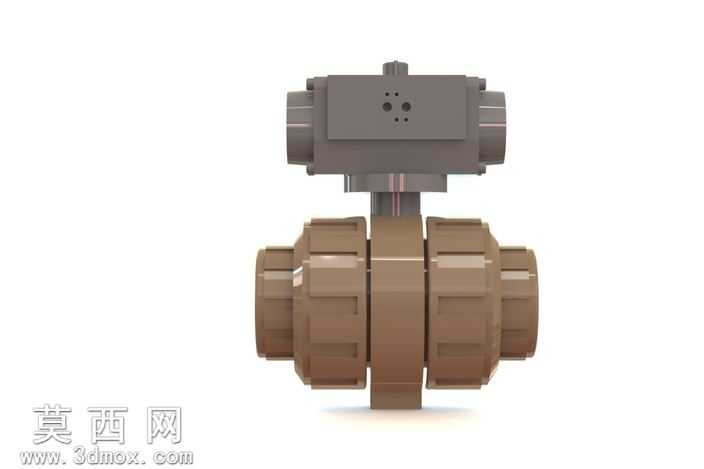

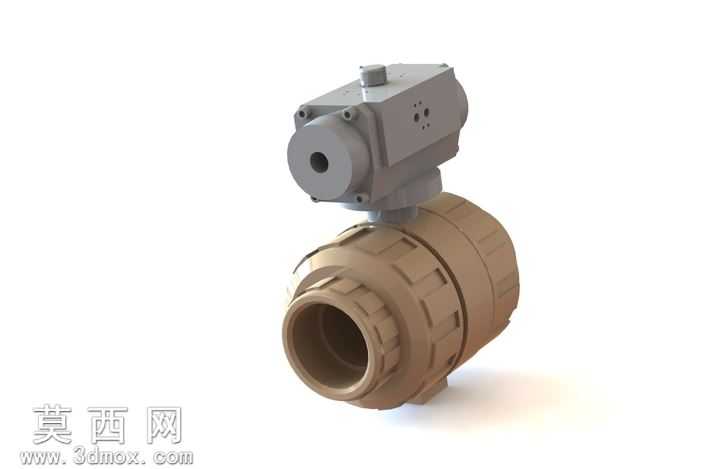

本作品为气动驱动式塑料球阀的三维建模设计成果，建模阶段依托参数化三维设计软件完成全结构1:1还原，首先梳理产品的组成逻辑，将整体拆分为上部气动执行机构、中部连接支架、下部阀体组件三大模块逐一搭建。针对上部气动执行器部分，精准还原了方形铸铝壳体的外观特征，包括壳体表面的安装定位孔、顶部调节旋钮、两侧气路接口的细节结构，对壳体的倒角、安装凸台等工艺特征做了完整复刻，保证结构尺寸符合气动元件的通用安装规范。中部连接支架部分，按照气动执行器与阀体的连接标准，搭建了适配的连接轴、固定螺栓孔位结构，确保执行器输出扭矩可以顺畅传递至阀杆，同时预留了合理的装配间隙，符合实际产品的装配逻辑。下部阀体部分采用UPVC塑料材质的双由令球阀结构，精准还原了阀体两端的活接螺母、密封圈槽、阀球容纳腔、阀杆密封位的细节结构，对活接螺母表面的防滑滚花、阀体的加强筋结构都做了细致刻画，还原了塑料球阀的典型外观与结构特征。材质渲染阶段，为上部气动执行器赋予哑光铸铝金属材质，调整金属粗糙度与反光参数，还原工业气动元件的磨砂金属质感；为阀体部分赋予浅棕色硬质塑料材质，模拟UPVC工程塑料的半哑光质感，同时为密封件、连接轴等零件分别赋予橡胶、不锈钢等对应材质，搭配柔和的影棚环境光完成渲染输出，整体视觉效果贴近真实工业产品。设计过程中严格遵循气动球阀的工作原理，保证阀杆与阀球的联动结构逻辑正确，各零件的装配关系无干涉，既可以用于产品展示、方案汇报场景，也可作为管路系统设计选型的参考模型，完整呈现了气动塑料球阀从结构拆分到整体装配的全流程设计细节，还原了工业级气动阀门的典型结构特征与外观特点。
