带法兰凸缘卡扣式伞索连接固定环结构

　　在户外伞具、张拉索结构、小型柔性传动张紧机构的装配场景里，这类带法兰凸缘的索环是承担索具定位、载荷分散、穿装导向的核心小构件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往在实际装配时出现索体磨损、固定位松脱、安装间隙过大导致的晃动异响等问题。从实际使用场景来看，这类索环常被用在玻璃露台的遮阳伞索具固定位、户外帐篷拉索的穿装节点、小型起重设备的柔索导向座位置，需要同时承受索体的径向拉扯力、轴向的窜动冲击力，还要避免索体在往复摆动过程中与安装基面的硬摩擦，降低索具的磨损速率。

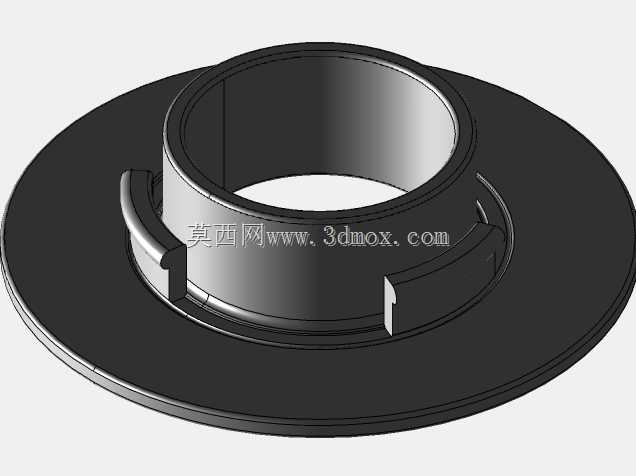

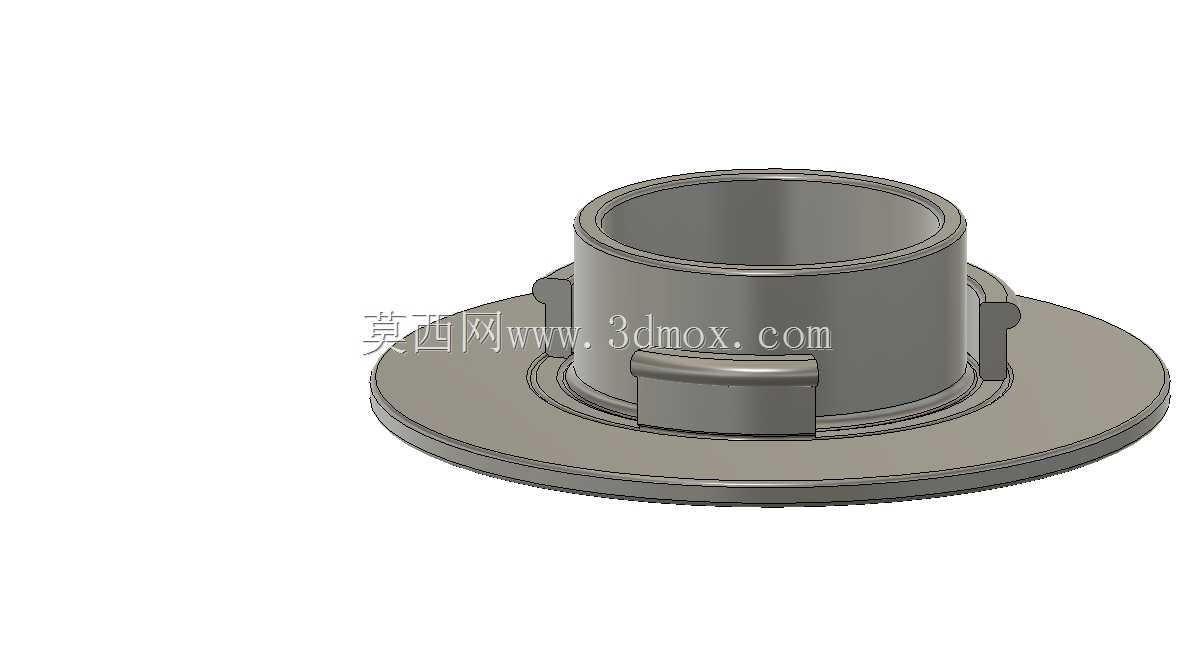

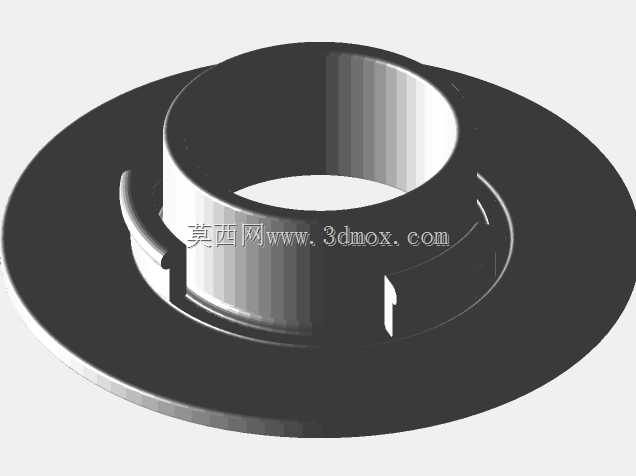

　　从结构设计思路来看，这个构件采用了一体成型的带法兰筒体结构，底部的圆盘法兰是核心的安装承载面，法兰面的外径远大于筒体直径，能够在安装时将索体传递的集中载荷均匀分散到安装基面的更大接触面积上，避免局部应力集中压坏玻璃钢、薄金属板这类低刚度的安装基材。筒体部分是索体的穿装通道，内壁做了光滑过渡处理，没有尖锐的棱角与加工毛刺，索体穿入后在往复滑动、摆动过程中不会被切口刮伤，有效延长柔索的使用寿命。筒体外侧均匀分布的三个凸耳卡扣，是整个结构的安装定位核心，不需要额外的螺栓紧固或者焊接固定，只需要在安装基面上加工出对应尺寸的定位孔与卡扣卡槽，将索环对准孔位压入后旋转小角度，卡扣就会卡入卡槽内完成轴向限位，整个安装过程不需要额外工具，装配效率比传统的螺纹紧固索环提升60%以上，同时避免了螺纹连接在户外长期使用后出现锈蚀卡死、无法拆卸的问题。

　　从安装边界与尺寸适配角度来说，设计这类索环时首先要明确穿装索体的最大外径，筒体内径需要比索体公称直径大0.2-0.5mm，既保证索体能够顺畅穿入、在允许角度内自由摆动，又不会因为间隙过大导致索体在筒体内出现过大的窜动余量，加剧磨损。底部法兰的厚度需要根据额定承载载荷计算，常规户外伞具使用的索环法兰厚度在2-3mm即可满足1000N以内的静载荷要求，如果是用在张拉膜结构、小型起重索具的导向位置，法兰厚度需要提升至4mm以上，同时卡扣的凸台高度也要对应增加，保证卡接后的抗拔脱力满足使用要求。法兰面与安装基面接触的一侧可以根据使用场景增设密封胶圈的安装槽，在户外淋雨、高湿度环境下使用时，加装橡胶密封圈能够避免雨水顺着安装孔渗入基面下方，防止安装位出现锈蚀、渗水的问题。

　　在实际选型应用时，需要注意这类卡扣式索环的适配安装基面厚度，卡扣的有效卡接深度要与基面厚度匹配，若基面过薄，卡接后会存在轴向间隙，索环受载后容易出现晃动；若基面过厚，卡扣无法完全卡入卡槽，会导致固定失效。筒体的伸出高度需要高于安装基面的凸起结构，保证索体摆动时不会与基面周边的结构发生剐蹭，通常筒体伸出法兰面的高度要比安装基面表面的最高凸起高出3mm以上。对于需要频繁调整索体角度的使用场景，还可以在筒体内壁加装自润滑衬套，降低索体与筒壁的摩擦系数，进一步减少索体的磨损，同时降低索体摆动时的阻力。这类构件虽然尺寸不大，但在整个索具系统里承担着导向、定位、载荷分散的关键作用，设计时不能只关注外形尺寸，还要结合实际使用的载荷条件、安装环境、装配效率要求做细节优化，才能避免在实际使用中出现早期失效的问题。
