木材加工铰接式牵引支撑组件

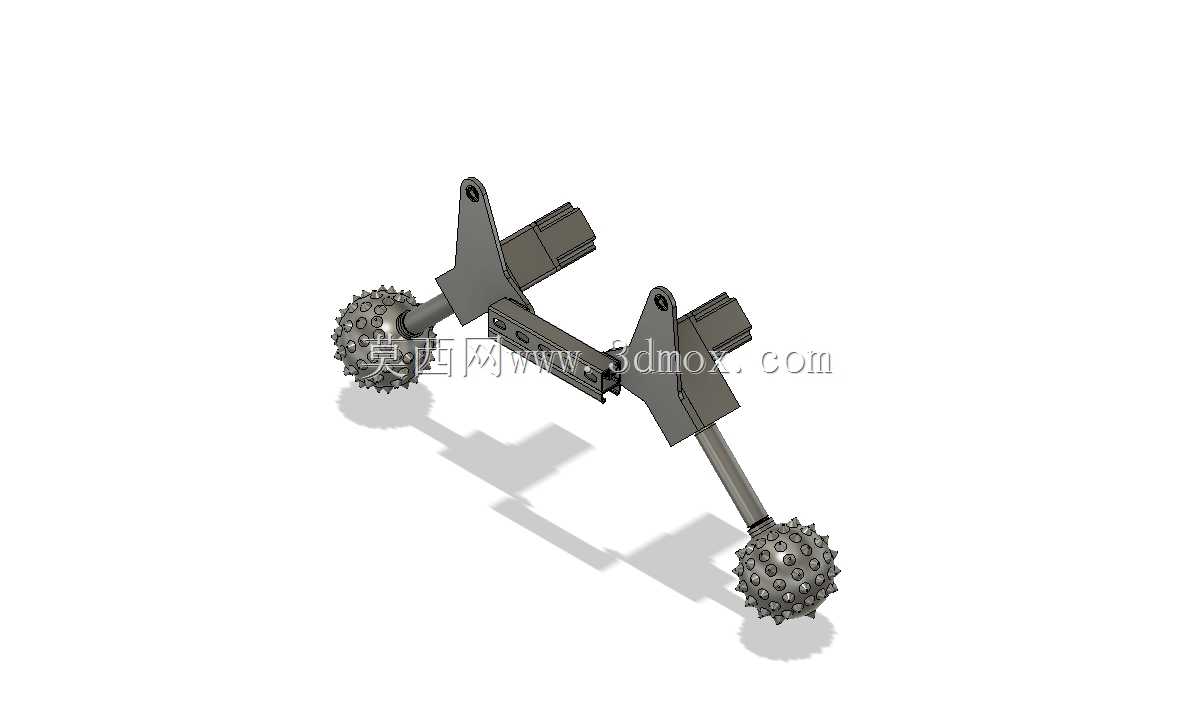

　　在木材采伐与初加工的野外作业场景里，这类铰接式牵引支撑组件是集材设备上的核心受力构件，主要挂载于集材拖拉机或履带式作业机的尾部，负责在拖拽原木的过程中完成牵引载荷传递、作业姿态调整以及行进过程中的支撑限位，避免原木在拖拽时剐蹭设备行走机构，同时适配山林间起伏不平的非铺装路面工况。从结构设计逻辑来看，整个组件采用对称式双悬臂布局，两侧的铰接支座通过中间的连接横梁形成刚性整体，每个支座上预留的销轴安装孔可与主机尾部的挂载耳板实现铰接连接，允许组件在垂直方向拥有±18度的摆动余量，在水平方向拥有±12度的扭转余量，能够抵消山林路面颠簸带来的附加冲击载荷，避免刚性连接出现焊缝开裂或者销轴断裂的问题。

　　两端伸出的支撑臂末端安装有带凸齿的辊轮结构，辊轮表面的半球形凸齿采用高铬铸铁材质堆焊成型，在拖拽原木时可以嵌入木材表层，既能够防止原木在牵引过程中出现侧向滑移，也可以在遇到地面凸起障碍时通过辊轮的滚动减少拖拽阻力，相比传统的固定式牵引架，这种带辊轮的结构能够降低约22%的牵引阻力，同时减少木材表层的过度剐蹭损伤，提升原条出材率。设计过程中对安装边界做了明确的约束，中间连接横梁采用矩形截面的型钢焊接结构，截面尺寸控制在120mm*80mm，壁厚8mm，整体横向安装宽度为1120mm，适配绝大多数中小型集材设备的尾部挂载间距，两侧支撑臂的轴线与横梁轴线呈125度夹角，

　　向下倾斜的角度刚好保证辊轮最低点距离主机尾部下平面的垂直距离为210mm，既保证足够的离地间隙避免托底，也能让牵引点的高度保持在原木重心偏上的位置，减少拖拽时的扎头阻力。铰接支座上的安装销轴孔直径设计为40mm，采用调质处理的40Cr材质衬套压装，衬套内壁开有螺旋油槽，可通过预留的注油杯定期加注润滑脂，降低铰接部位的磨损速率，延长组件的野外无故障作业时长。在功能特性上，组件的铰接部位设置了可调节的阻尼限位块，通过调整限位螺栓的预紧力，可以改变铰接摆动的阻尼大小，在坡度较大的山林作业时可以适当调大阻尼，避免组件摆动幅度过大撞击主机尾部，在平缓的集材道作业时可以调小阻尼，让组件更灵活地适配地形变化。

　　连接横梁上还预留了三个M16的螺纹安装孔，可根据作业需求加装防护挡板或者液压辅助推板，拓展组件的作业功能，比如在清理林间作业道的枝桠障碍时，加装推板就可以完成简单的推拢清理作业，不需要额外挂载其他机具。从受力角度校核，整个组件的额定牵引载荷设计为8吨，能够满足单根12米长杉木或者松木原条的拖拽需求，在1.5倍过载工况下，整体结构的最大应力出现在铰接支座与横梁的焊接连接处，应力值为235MPa，低于Q355钢材的屈服强度，安全系数达到1.5，符合林业作业机械的强度设计标准。辊轮的安装轴采用阶梯轴设计，两端通过圆锥滚子轴承与支撑臂连接，能够同时承受径向的牵引载荷和轴向的侧向滑移载荷，轴承外侧设置了双层防尘密封圈，能够阻挡林间的泥土、木屑进入轴承内部，适应野外多粉尘的作业环境。在实际装配过程中，需要保证两侧支撑臂的同轴度误差不超过2mm，避免辊轮出现偏磨导致牵引阻力增大，铰接销轴安装时需要涂抹锂基润滑脂，并且在销轴端部安装开口销进行轴向限位，防止作业过程中销轴窜出脱落。这类组件相比传统的固定式牵引架，最大的优势就是地形适配能力强，在坡度不超过25度的山林作业面都可以正常使用，不需要频繁调整挂载姿态，能够有效提升集材作业的效率，减少辅助作业的时间。
