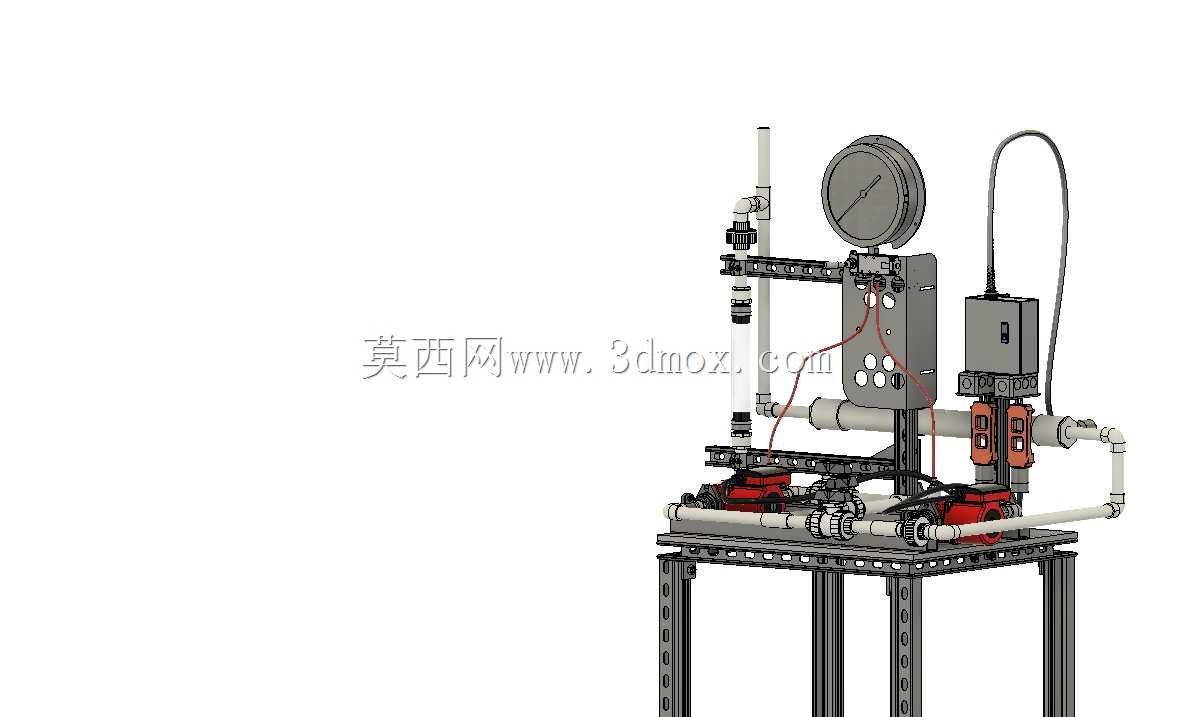

流体实验用串并联泵教学实训装置

　　这套装置主要面向流体力学相关的实验教学场景搭建，核心作用是让学习者直观掌握离心泵串并联工况下的流体输送特性，可完成单泵运行、双泵串联、双泵并联三类核心工况的参数实测，覆盖从管路阻力特性、泵组扬程流量匹配到工况点偏移的全流程实验内容，适配高校流体力学实验室、职业院校给排水实训、化工原理基础实验等场景的教学需求。装置整体采用型材框架作为承载主体，底部框架预留标准脚轮安装位与地面固定孔位，整体安装边界控制在实验台常规适配尺寸范围内，台面操作高度符合人体工程学设计，所有管路接口、检测元件均布置在操作人员站立可及的范围内，无需额外登高或俯身操作，适配常规实验室的空间布局要求，不需要对现有实验场地做特殊改造即可完成部署。从功能配置来看，

　　装置搭载两台同规格的离心泵作为动力核心，管路系统通过手动球阀的通断组合实现串并联工况的快速切换，无需拆卸管路即可完成不同运行模式的转换；管路上集成了高精度压力表，可切换检测泵入口、泵间连接段、系统出口三个位置的压力数值，配套的在线电流检测模块可实时采集泵组运行时的电流参数，用于换算泵组的轴功率与运行效率，出口段设置的旋转式流量计可直接读取管路出口的实时流量，所有检测元件的安装位置均做了可视性优化，实验过程中操作人员可同时读取所有参数，不需要来回移动观测位置。设计过程中优先考虑了教学场景的实操安全性与耐用性，所有管路承压等级均高于泵组最大输出压力的1.5倍，电气接线部分做了绝缘防护与走线槽规整，避免实验过程中误碰接线导致的安全隐患；

　　泵组与框架之间设置了减震垫，降低运行过程中的振动传递，避免长时间运行导致的管路接口松动渗漏；管路布局采用横平竖直的排布方式，每一段管路的走向、阀门的位置都对应流体流向做了标识，方便学习者快速理清管路逻辑，理解不同工况下的流体走向。在安装适配性上，装置的进水口与出水口均采用标准快插接口设计，可快速连接实验室现有供水水箱与排水管路，不需要额外加工转换接头；框架底部的型材预留了通用安装槽，可根据后续教学需求拓展加装温度传感器、压差计、变频控制模块等附加元件，不需要对原有框架做打孔、焊接等二次加工；所有可拆卸部件均采用标准紧固件连接，日常维护时可快速拆解更换易损件，比如泵体密封件、阀门阀芯等，降低实训设备的长期维护成本。实际使用过程中，

　　单泵运行工况可用于测绘单台泵的特性曲线，串联工况可验证两台泵串联时的扬程叠加特性，并联工况可验证流量叠加特性，同时可通过调节出口阀门开度改变管路阻力，观测不同阻力下工况点的变化规律，配套的电流检测数据可结合压力、流量参数计算不同工况下的泵组效率，让学习者把课本上的特性曲线公式和实际运行参数对应起来，解决传统教学中理论与实际脱节的问题。装置的台面下方预留了电气元件的安装空间，可将控制开关、电源模块等部件集成在台面下的安装板上，保持操作台面的整洁，避免元件外露导致的误操作；所有检测仪表的安装高度均与操作人员视线平齐，减少读数误差，保证实验数据的准确性；管路连接采用硬管与软管结合的方式，泵组进出口位置采用软管连接，进一步吸收泵组运行产生的振动，避免硬管长期受振动出现疲劳开裂的问题。
