螺旋驱动式水下移动浮筒结构设计

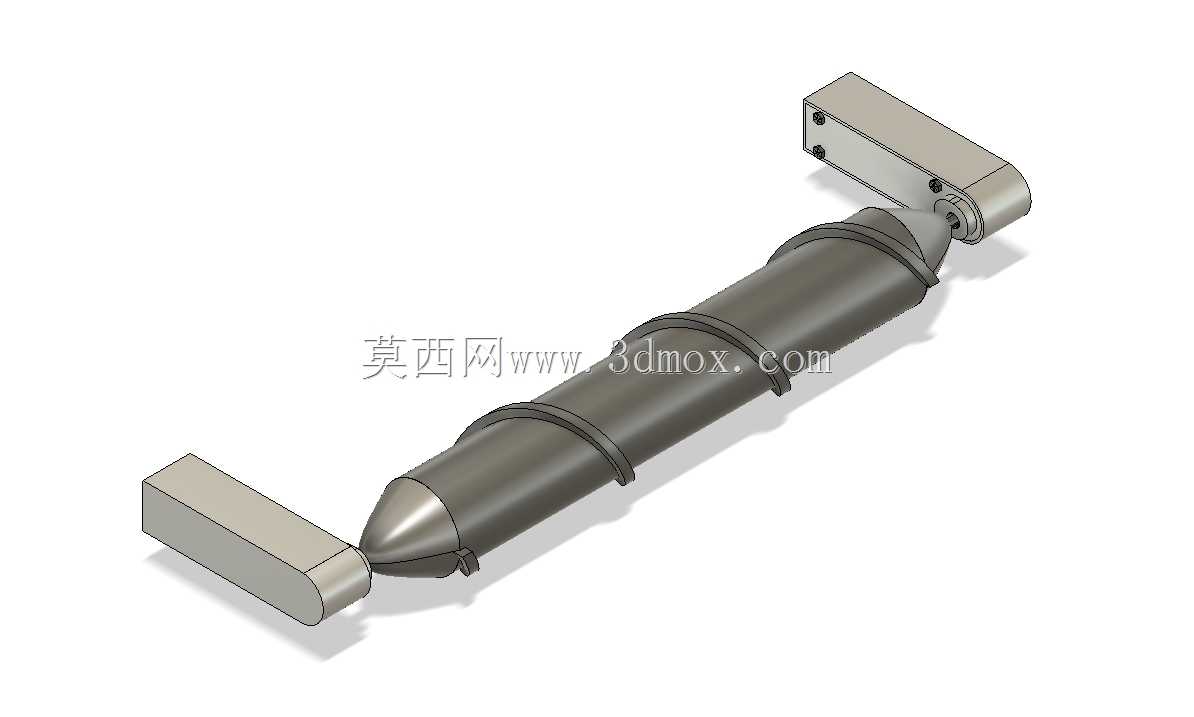

　　在水下勘测、近岸运维、浅海管线巡检这类作业场景里，常规的螺旋桨推进装置很容易被水中的漂浮杂物、水草缠绕，一旦桨叶被卡就会直接失去动力，在水流复杂的近岸区域很容易出现设备飘失的问题，这款螺旋驱动的移动浮筒结构，就是针对这类浅水环境的作业需求做的定向结构设计。整个结构的核心主体是长筒形的浮筒本体，筒身做了三段环形凸起的加强筋结构，既可以提升薄壁筒体的径向抗挤压能力，避免水下压力变化或者碰撞导致筒体变形，也能在螺旋驱动转动时，顺着筋条的导向梳理筒身周边的水流，减少紊流带来的行进阻力。筒体两端做了锥状的导流收窄结构，不是生硬的直角封端，锥面的倾斜角度经过反复调整，能够在行进时破开前方的水流，把水流顺着锥面导向筒身侧面，降低迎流面的水阻，

　　同时锥端的圆弧过渡也能避免磕碰时刮擦水下管线或者养殖网箱的网衣。两端的连接座采用了矩形块加圆弧过渡的结构设计，矩形块内部预留了驱动组件的安装腔，用来容纳螺旋驱动的传动连接件、密封轴承组以及动力输出的对接结构，圆弧面和筒体锥端做平滑衔接，不会出现突兀的结构凸起，减少行进过程中的勾挂风险。连接座和筒体的对接位置做了嵌入式的密封槽设计，装配时可以在槽内放置O型密封圈，通过端面压紧实现静密封，避免水体渗入浮筒内部影响浮力储备。从安装边界来看，整个浮筒的长度方向尺寸适配常规小型水下作业平台的搭载宽度，两端连接座的安装孔位采用标准化的孔距设计，不需要额外做转接支架就可以直接和平台的侧装支架对接，安装时只需要保证筒体轴线和平台行进方向保持平行，

　　就能让螺旋驱动的推力方向和行进方向重合，避免出现偏航力矩。和传统的外挂螺旋桨推进器不同，这款结构把驱动的螺旋结构和浮筒本体做了集成设计，浮筒本身既提供作业需要的浮力，承担搭载设备的重量负载，同时自身的外轮廓配合螺旋驱动结构实现推进功能，不需要额外外挂独立的推进舱段，能够大幅压缩整个水下移动平台的横向尺寸，在狭窄的涵洞、近岸养殖区这类空间受限的场景里，通行能力更强。在结构设计的过程中，重点考量了浅水环境的抗碰撞能力，筒身的壁厚做了梯度设计，中间段壁厚稍薄用来控制整体重量，两端靠近连接座的位置壁厚加厚，因为这两个位置是碰撞概率最高的区域，加厚处理后即使碰到水下的石块、混凝土构筑物，也不容易出现开裂漏水的问题。

　　连接座的材质选用和筒体一致的工程塑料材质，整体密度低于水，即使出现连接螺栓松脱的极端情况，整个结构也能保持正浮力浮出水面，方便作业人员回收。螺旋驱动的传动路径做了居中设计，动力从连接座内部的传动件输出后，直接作用在筒体的旋转轴线上，传动过程中不会出现偏载，长时间运行时密封件的磨损更均匀，能够有效提升密封结构的使用寿命，减少日常维护的频次。在实际使用场景中，这款浮筒结构可以搭载小型水质监测传感器、水下摄像头等设备，沿着预设的路径在浅水区移动，因为没有外露的螺旋桨叶，不会伤到水中的鱼虾、水生植物，也不会被废弃的渔网、鱼线缠绕，适合在水产养殖区、生态监测区这类对环保要求较高的水域使用。筒体表面做了哑光的防滑处理，既可以减少水生生物的附着，也方便作业人员在岸边或者船上搬运时抓持，不会因为表面沾水出现打滑脱手的问题。两端连接座的端面预留了标准的线缆过孔，过孔位置同样做了密封结构，动力线、信号线可以从过孔穿入浮筒内部的走线腔，沿着筒壁布置到另一端，不需要在筒身额外开孔走线，避免了额外开孔带来的漏水隐患。从受力角度分析，整个浮筒在水中行进时，浮力均匀分布在整个筒身，两端连接座的安装点作为受力支点，承受推进时的反作用力，因为支点位置靠近筒体两端，筒身的弯矩分布更均匀，不会出现局部应力集中的问题，即使在流速较快的水域，也能保持结构的稳定性，不会因为水流冲击出现筒体弯曲变形的情况。
