PVC活接头3/4英寸适配附表40管道结构

　　在民用给排水、化工介质输送、小型灌溉系统的管路布设场景里，活接头是管路拆装维护环节必不可少的连接件，这款适配3/4英寸规格、对应附表40管道的PVC活接头，主要解决管路系统中无需转动整段管道即可完成局部拆装、检修更换阀件或仪表的需求，避免传统硬管连接拆装时需要大范围松动管路、重新对齐密封面的繁琐操作。从实际使用场景来看，这类活接头常应用在建筑室内冷热水支管末端、水处理设备进出水口连接、小型化工实验管路的可拆卸段，以及园林灌溉系统的分支节点，这些场景普遍存在后期需要频繁拆装维护、调整管路走向的需求，活接头的存在可以让局部管路的拆装效率提升60%以上，同时减少反复拆装对管道端口密封面的损伤。

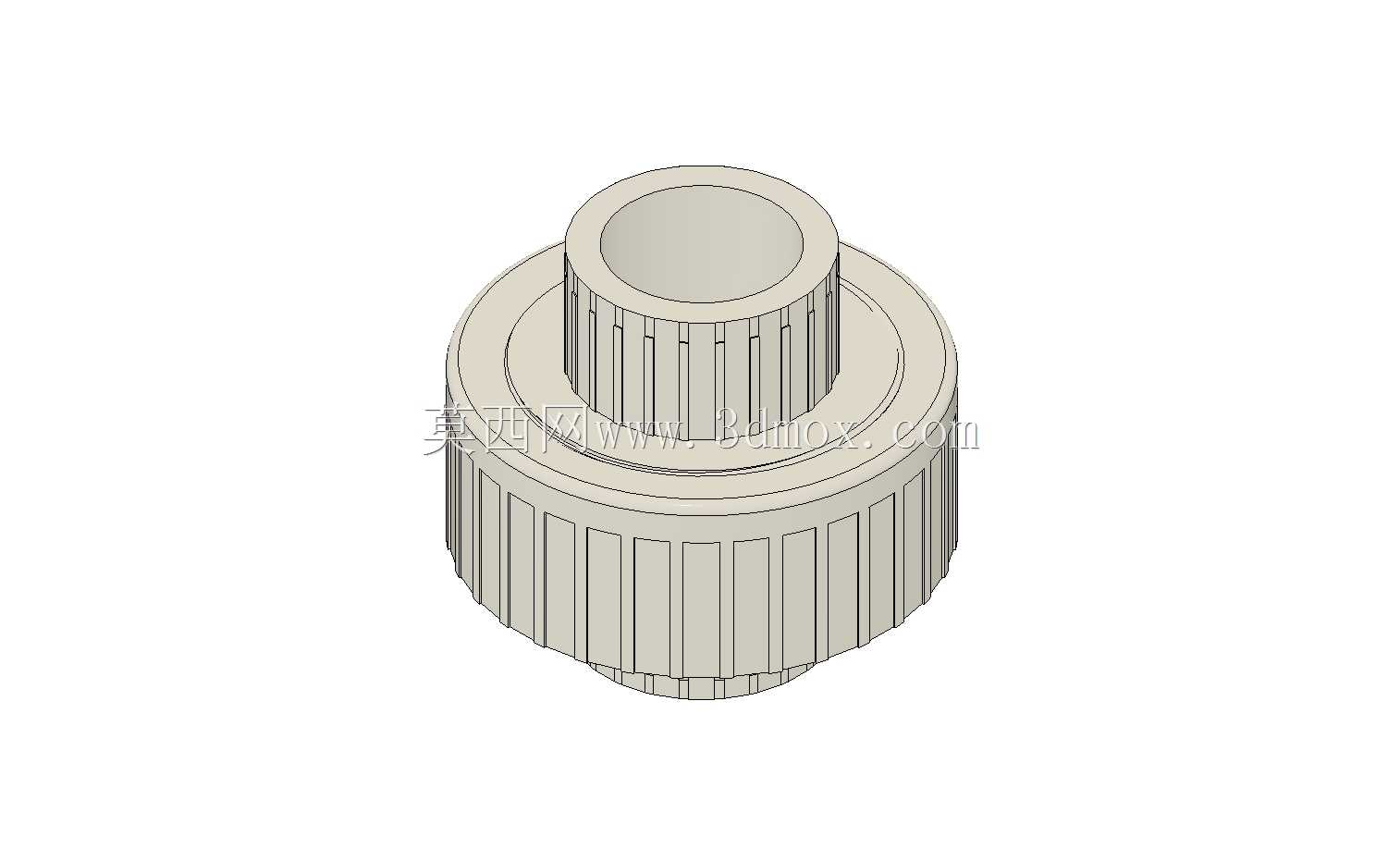

　　从功能特性上看，这款PVC活接头采用三件式组合结构，分别是带外螺纹锁紧结构的主体端、带承插接口的对接端，以及中间的锁紧螺帽，两端的承插结构完全匹配附表40对应的3/4英寸PVC管道外径尺寸，安装时仅需要将两端管道分别插入对应承插口，通过粘接或者密封圈压合完成端口密封，再拧紧中间的锁紧螺帽即可完成连接，不需要对管道进行套丝、焊接等复杂加工，普通施工人员经过简单培训即可完成安装操作。接头外侧的滚花结构是设计时特意做的防滑处理，在没有专用管钳的场景下，施工人员可以徒手完成螺帽的初步拧紧，再用工具做最终的扭矩加固，滚花的齿距和深度经过反复验证，既可以保证徒手操作时的摩擦力足够，又不会因为棱角过于尖锐划伤施工人员的手部。

　　设计过程中，首先要匹配附表40管道的外径公差，3/4英寸附表40PVC管道的标准外径为26.7mm，承插口的内径尺寸需要预留0.2-0.3mm的粘接间隙，同时承插口内部做了深度为1.5mm的定位台阶，保证管道插入后不会出现顶偏、插入深度不足的问题，避免粘接后出现密封失效的隐患。中间锁紧螺帽的内螺纹和主体端的外螺纹采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙型强度更高，在反复拧紧、拆卸的过程中不容易出现滑牙问题，同时螺纹配合的间隙控制在0.1mm以内，保证螺帽拧紧时两端的密封面可以均匀受压，不会出现偏载导致的密封垫压偏渗漏。密封面的设计采用平面加环形密封槽的结构，配套的橡胶密封圈可以嵌入密封槽内，螺帽拧紧时密封圈被均匀压缩，压缩量控制在密封圈截面直径的25%-30%，这个压缩区间既可以保证足够的密封压力，又不会因为压缩量过大导致密封圈永久变形失去弹性，延长接头的使用寿命。

　　从安装边界尺寸来看，这款活接头的总长度控制在42mm，最大外径为38mm，安装时需要在管路中预留至少45mm的轴向安装空间，径向方向需要预留至少50mm的操作空间，方便管钳或者扳手卡住螺帽进行拧紧操作。接头两端的承插深度均为18mm，符合PVC管道粘接连接的标准深度要求，保证粘接面积足够，承受管路压力时不会出现管道脱开的问题。整体结构的壁厚按照附表40管道对应的压力等级设计，额定工作压力可以达到1.6MPa，完全满足民用给排水、常规低压化工输送的压力要求，同时PVC材质本身具备良好的耐腐蚀性，对于弱酸、弱碱以及常规水环境下的介质都有不错的耐受能力，不需要额外做防腐处理，后期维护成本极低。

　　在建模过程中，所有的尺寸公差都按照塑料件的成型公差做了预留，锁紧螺帽和主体端的螺纹配合做了拔模斜度处理，方便注塑生产时的脱模，承插口的内壁做了轻微的粗糙度处理，提升粘接时胶水的附着能力，外侧的滚花结构直接在模具上做出来，不需要后续二次加工，降低生产制造成本。整个结构没有多余的冗余设计，所有的结构特征都服务于安装便捷性、密封可靠性以及拆装便利性，在实际管路测试中，经过10次以上的反复拆装，密封性能依然可以保持稳定，没有出现渗漏问题，完全满足各类低压管路系统的使用需求。
