单臂式小型起重支撑臂结构设计

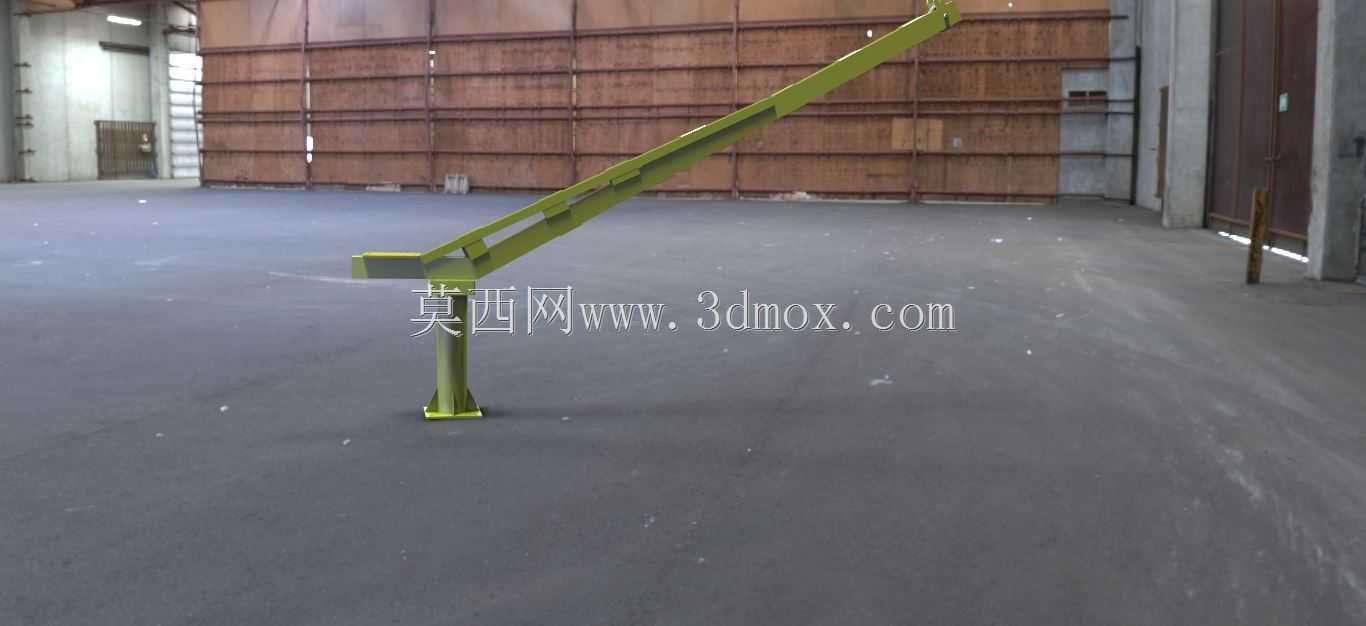

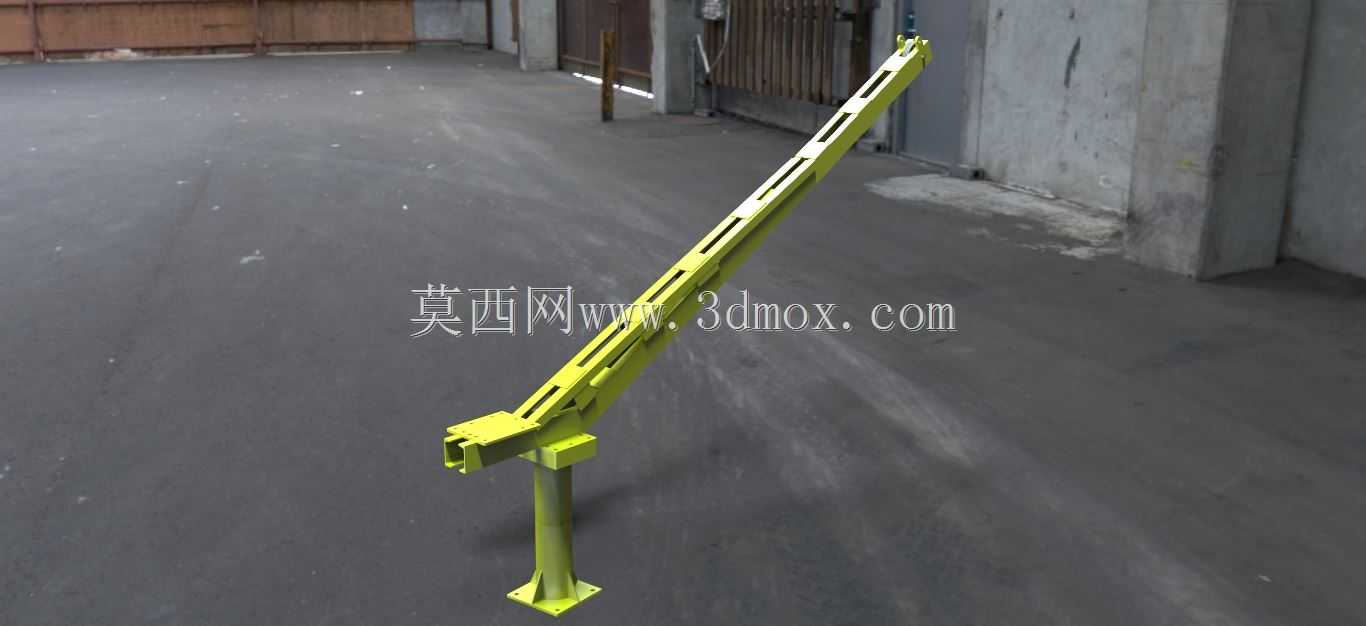

　　这款单臂式起重支撑结构，主要面向厂区内小范围定点轻载吊装作业场景，常见于机加工车间工件周转、仓储区域小件货物装卸、设备维保过程中零部件的临时抬升移位，区别于大型桥式、门式起重机的大覆盖作业范围，这类结构更适配工位旁固定点位的高频次小载荷吊装需求，作业半径覆盖3米以内的环形区域，无需铺设长距离运行轨道，安装时仅需对底部基座做地面锚固处理，对厂区地面改造要求低，适合老车间工位改造时加装使用。从结构功能来看，整体分为底部立柱支撑段、中部回转连接段、上部斜向伸臂段三个核心部分，底部立柱采用等截面圆管结构，下端焊接方形安装法兰，法兰上预留四个螺栓安装孔，安装时通过膨胀螺栓或化学锚栓与混凝土地面固定，法兰与立柱连接处设置三角加强筋板，

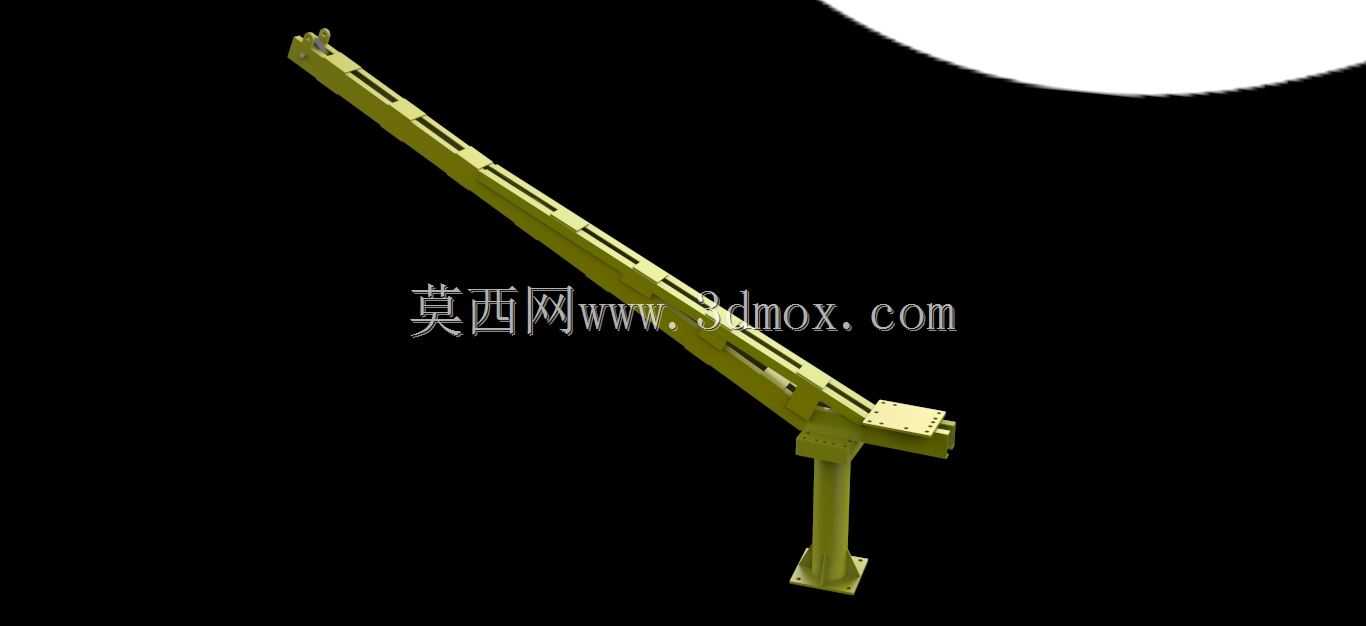

　　抵消伸臂承重时产生的倾覆力矩，避免立柱根部出现应力集中导致的焊缝开裂。中部回转段采用轴套配合结构，立柱顶端嵌入深沟球轴承与推力轴承组合，既可以承受伸臂及吊重带来的轴向载荷，也能承受伸臂偏摆产生的径向力，回转阻尼可通过顶部锁紧螺母调节，既保证伸臂能360度手动回转调整作业位置，也能避免吊重时伸臂出现不受控的自由滑动。上部斜向伸臂采用变截面槽钢结构，从回转端到臂端截面高度逐步收窄，在保证整体抗弯强度的前提下尽可能降低臂体自重，臂体上沿长度方向均匀开设多个长圆形孔位，这些孔位一方面用于安装电动葫芦或手拉葫芦的行走小车，可根据吊装位置调整葫芦的固定点位，另一方面也能减少臂体迎风面积，降低室外临时使用时的风载影响，同时孔位边缘做倒角处理，

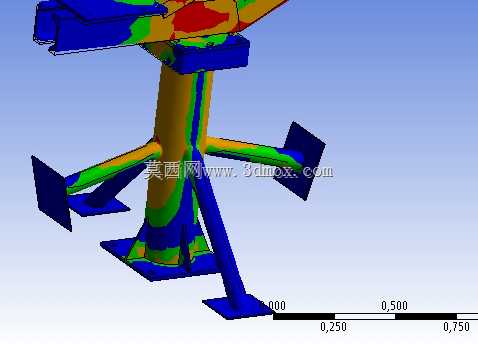

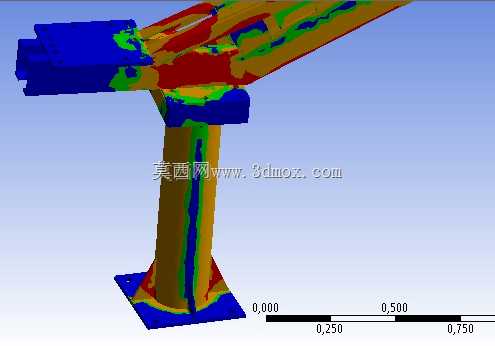

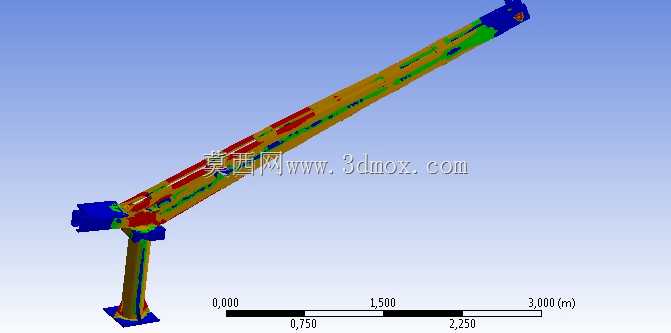

　　避免安装吊具时划伤操作人员手套或吊具钢丝绳。伸臂与回转座的连接采用铰接加可调斜撑的结构，斜撑两端分别通过销轴连接伸臂中部和回转座耳板，斜撑杆上设置调节螺纹段，可根据实际作业需求微调伸臂的仰角，调整范围在15度到30度之间，仰角增大时可提升臂端的最大起升高度，仰角减小时可扩大水平作业半径，适配不同的吊装工况。设计过程中首先对作业场景的载荷边界做了明确限定，额定起重量设定为500kg，对应臂端最大作业半径2.8米时的挠度控制在臂长的1/500以内，避免吊重时臂端下挠量过大影响吊装定位精度。受力计算时重点校核了三个危险截面：一是立柱根部与法兰连接的焊缝处，需同时承受轴向压力、弯矩和回转时的扭矩，计算时取1.5倍的动载系数，

　　匹配对应厚度的筋板和焊脚高度；二是回转轴承的选型，根据额定起重量加臂体自重计算总轴向力和径向力，选用额定动载荷满足2倍计算载荷的轴承型号，保证回转结构的使用寿命；三是伸臂与回转座铰接的销轴处，采用双剪切面计算销轴直径，选用40Cr调质处理的销轴，表面做淬火处理提升耐磨性能。安装边界方面，要求安装地面的混凝土强度等级不低于C25，锚固螺栓的埋深不小于150mm，安装完成后需保证立柱的垂直度偏差不大于1/1000，避免立柱倾斜导致额外的附加弯矩。日常使用时，伸臂回转范围内不得有固定障碍物，臂端下方严禁站人，吊重时需先试吊100mm高度检查制动性能和结构稳定性，确认无异常后再完成后续吊装动作。这类结构相比大型起重设备，采购和维护成本更低，操作无需专门的起重作业资质（在额定载荷范围内），工位旁单人即可操作完成小件吊装，能有效降低工人的劳动强度，避免人工搬运重型工件时出现的砸伤、扭伤风险，在中小批量加工车间、设备维修间、五金仓储等场景有很高的实用价值。建模过程中对所有配合面都做了公差标注，比如回转轴承与立柱、轴承座的配合采用基孔制过渡配合，销轴与铰接孔的配合采用间隙配合，保证装配后转动顺畅无卡滞，所有外露的钢结构表面都预留了喷漆处理的工艺余量，建模时未忽略焊缝的几何特征，在应力集中位置都做了圆角过渡处理，避免后续生产加工时出现应力断裂的隐患。
