厂区消防系统设备及管道排布设计

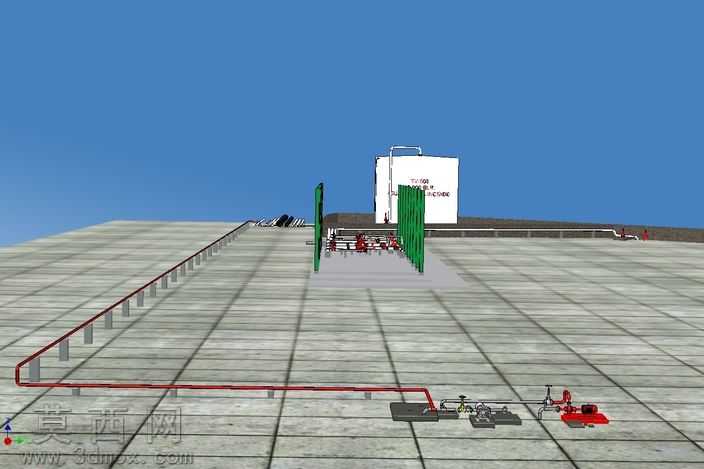

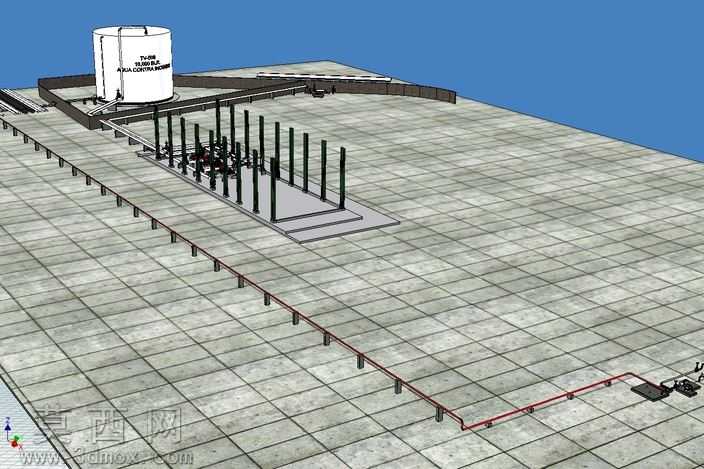

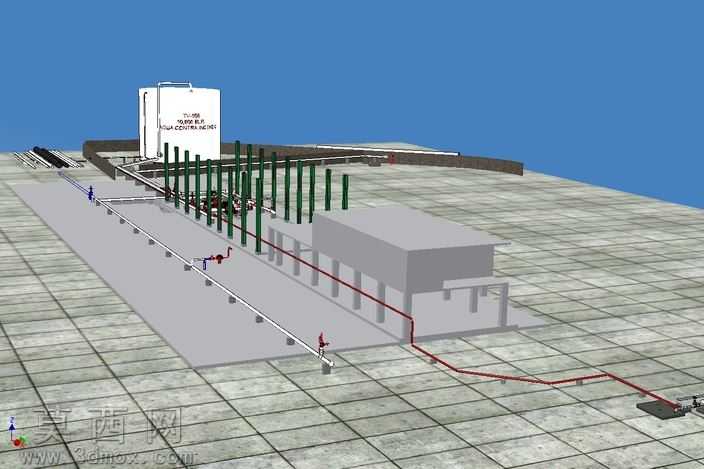

本作品采用Autodesk Inventor完成三维建模与场景渲染，整体围绕厂区室外消防系统的落地排布展开设计，完整还原了消防供水、管路输送、终端布设的全链路结构。建模阶段首先搭建了规整的硬质铺装地面基底，按照真实厂区场地的尺寸比例划定设备安置区与管路走向区域，地面采用哑光混凝土材质，添加了真实的铺装分格纹理与轻微的磨损做旧效果，还原工业场地的真实质感。核心储水设备为立式圆柱形消防储水罐，罐体采用哑光白色金属材质，表面添加了规范的标识纹理与爬梯、接口等细节结构，安置于场地侧方的抬高混凝土基座上，基座做了防滑纹理与边缘倒角处理，符合工业设施的施工规范。管路系统建模严格遵循消防管路的布设逻辑，主供水管从储水罐接出后沿场地边缘规整排布，采用深红色哑光金属材质区分消防管路属性，管路之间采用标准法兰连接结构，每间隔固定距离设置支撑管墩与固定支架，支架采用黑色金属材质，还原真实的管路固定结构；管路延伸过程中按照消防覆盖要求设置分支接口与终端点位，终端位置预留了消防设备接驳结构，所有管路的转弯、变径位置均做了平滑过渡处理，避免出现结构干涉。场地中部的成排立柱区域为管路核心覆盖区，管路沿立柱周边做了环绕排布设计，确保该区域的消防覆盖无死角，立柱采用深灰色哑光材质，底部设置混凝土固定墩，与地面衔接自然。渲染阶段采用室外自然光照明方案，模拟晴朗日间的光照效果，添加柔和的环境阴影增强场景的空间层次感，所有设备与管路的材质均调整了合适的粗糙度与反光度，避免出现过度反光的失真效果。设计过程中充分考虑了消防系统的实用性要求，管路走向避开了场地主要通行区域，储水罐位置预留了检修操作空间，所有结构尺寸均参考实际消防工程的规范参数设置，既保证了三维模型的视觉真实感，也具备实际工程排布的参考价值，可直观展示厂区消防系统的整体布局逻辑与各部件的衔接关系。
