带凸轮旋转定位结构的手动摇摆夹

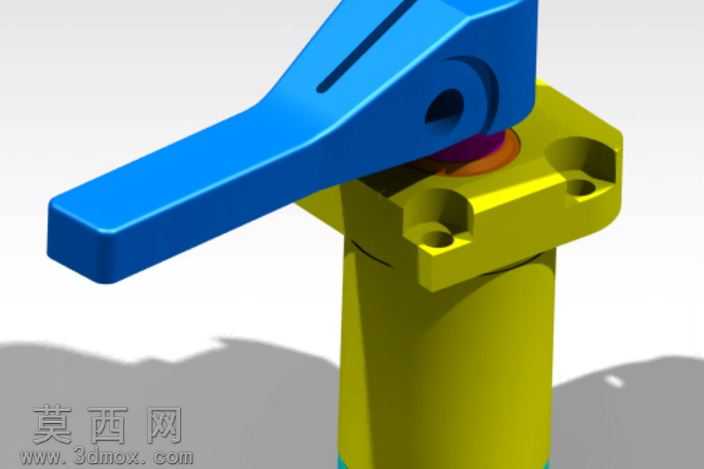

本作品为手动式摇摆夹紧机构的三维建模成果，建模过程中以实际工装夹紧的功能需求为核心逻辑，先完成整体结构的参数化草绘搭建，严格匹配标注的垂直夹距45.5毫米、总中风32毫米、活塞面积0.003平方米的尺寸参数，确保各部件装配后无干涉错位。建模阶段针对核心的三凸轮臂结构做了重点细化，精准还原0-90°旋转区间的定位限位特征，凸轮曲面采用连续曲率的样条曲线构建，保证旋转过程中压紧力的线性过渡，避免夹紧行程中出现卡顿或压力突变的问题。上部的蓝色操作手柄做了符合人体工学的弧面过渡处理，边缘做倒圆角优化，既还原实际零件的注塑/压铸成型工艺特征，也保证手动扳动时的握持舒适度；手柄与凸轮轴的连接位置做了轴孔配合的公差预留，还原真实装配的间隙要求。下部的黄色夹具体采用方形法兰安装结构，法兰面上的安装沉孔做了深度与直径的参数匹配，满足实际使用时通过螺栓固定在工装台面的安装需求；夹具体内部的活塞腔结构做了等壁厚建模，还原气动或液压驱动的内部腔体特征，腔体与活塞杆的配合面做了同轴度约束，保证活塞杆伸缩运动的顺畅性。渲染阶段采用哑光工程塑料材质模拟蓝色操作手柄的外观质感，金属烤漆材质还原黄色夹具体的金属加工表面效果，凸轮与轴的连接位置添加了金属光泽的耐磨材质区分，整体渲染采用柔和的工作室光源，添加软阴影效果突出各部件的结构层次，清晰展现夹紧机构的装配关系与运动特征。设计思路上围绕快速夹紧、精准定位的核心需求，通过三凸轮臂的联动结构实现扳动手柄即可完成0-90°范围内的角度调整与夹紧动作，相比传统螺旋夹紧结构操作效率更高，定位精度更稳定，可广泛应用于工装治具、小型工件装夹的场景，建模过程中所有结构特征都遵循机械加工的工艺要求，避免出现无法加工的倒扣或薄壁结构，保证模型可直接对接后续的工程图导出与生产加工环节。
