9:1比例高涵道涡扇发动机宽弦风扇

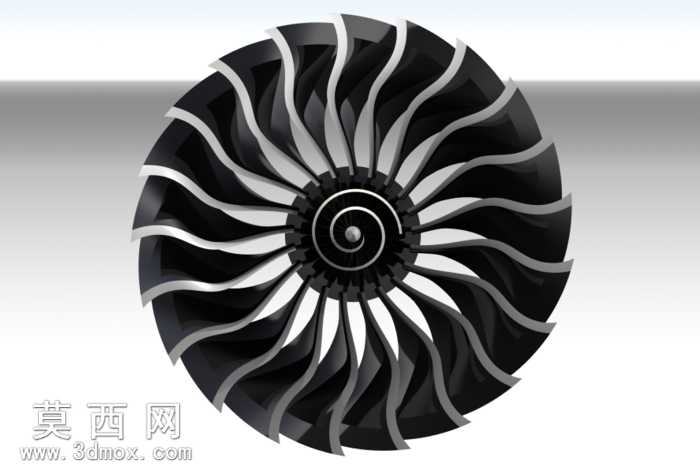

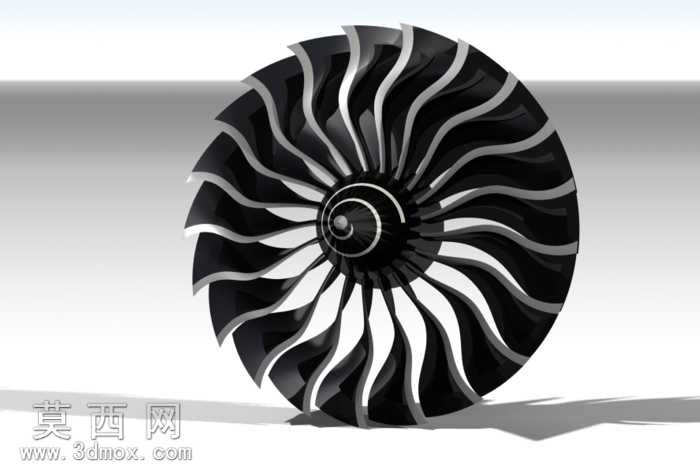

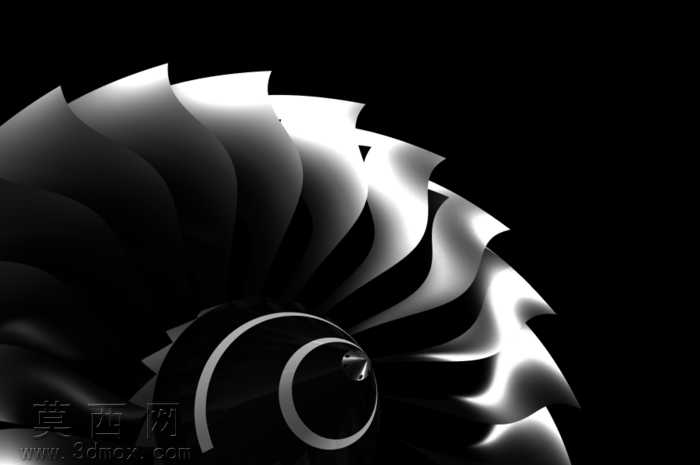

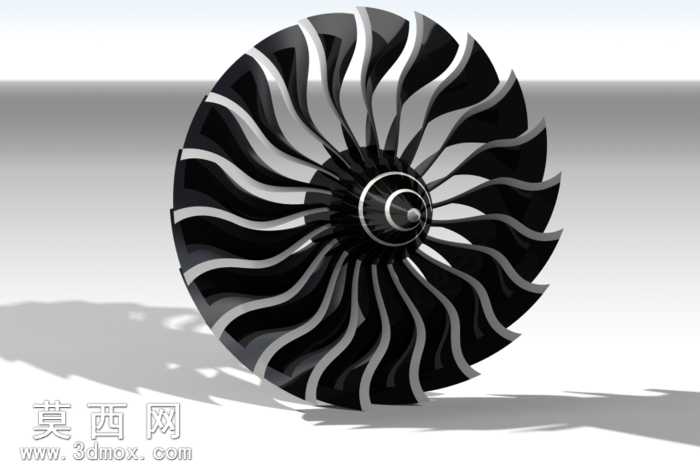

本作品为参考GE90及罗尔斯·罗伊斯遄达系列风扇灵感设计的高涵道涡扇发动机宽弦风扇模型，整体采用9:1的缩放比例制作，完整还原了大涵道比涡扇风扇的典型结构特征。建模过程围绕宽弦风扇叶片的气动外形展开，先通过绘制叶片各截面的翼型曲线，精准控制叶片的扭转角度、弦长变化与前缘后掠弧度，匹配大涵道比发动机风扇的气动设计逻辑，再通过曲面放样生成单枚叶片的实体结构，保证叶片型面的顺滑过渡，还原真实宽弦叶片无凸肩、大弦长的结构特点。完成单叶片建模后，根据轮毂的圆周尺寸计算叶片排布角度，通过圆周阵列生成整圈叶片，同时对叶片与轮毂的连接部位做圆角过渡处理，模拟真实叶片的榫根连接结构，避免应力集中的结构缺陷。轮毂部分采用分层设计，还原了风扇盘、前锥与叶片安装位的层级结构，前锥的流线型曲面经过曲率连续调整，保证进气端气流的顺滑导入。渲染阶段为叶片赋予哑光黑金属材质，模拟航空发动机风扇叶片的复合材料涂层质感，轮毂部分搭配亮面金属材质区分结构层级，场景中添加柔和的环境光与定向主光源，突出叶片曲面的光影变化与扭转层次，地面添加柔和投影增强模型的立体感与真实感。设计过程中重点还原了宽弦风扇的大涵道比特征，叶片数量与排布间距参考真实同类型发动机参数设置，既保证了模型的视觉还原度，也清晰呈现了高涵道涡扇风扇的结构逻辑，可用于航空发动机结构教学、原理展示或相关设计参考使用。
