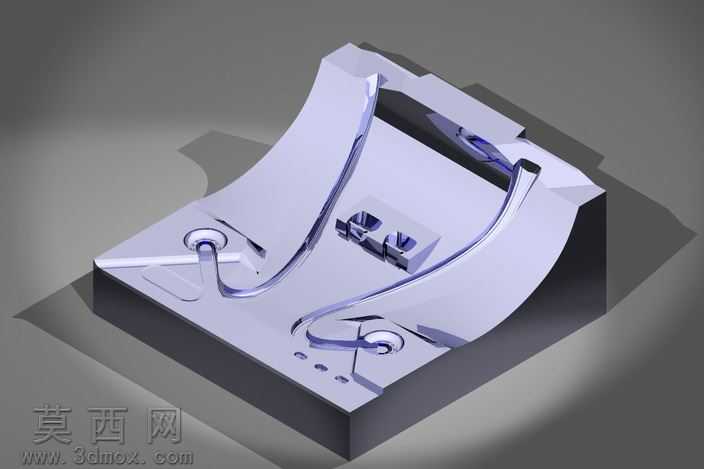

戴尔电源外壳注塑模具型腔三维设计

本作品为适配戴尔品牌电源外壳成型的注塑模具型腔三维设计，整体建模过程围绕注塑成型的工艺特性展开，在三维建模环节严格遵循模具设计的分型逻辑，首先完成电源外壳塑件的结构特征提取，精准还原塑件外表面的曲面弧度、卡扣定位槽、安装柱位以及走线凹槽等细节结构，以此为基础反向构建型腔的成型工作面。建模过程中对型腔的分型面做了顺滑过渡处理，避免出现尖锐棱角导致的注塑应力集中问题，同时在型腔边缘预留了适配模架的封胶位、定位凸台结构，保证后续与模架、型芯组件的装配精度。材质渲染环节采用模具钢的金属质感表现，对型腔的成型工作面做了高光抛光质感的处理，还原实际模具加工中抛光至镜面的工艺效果，非成型的基座部分则做了哑光金属质感区分，清晰呈现型腔不同区域的功能差异。结构设计上充分考虑注塑过程中的熔体流动特性，在对应塑件薄壁位置的型腔区域做了细微的圆角优化，减少熔体填充时的流动阻力，同时针对塑件上的卡扣安装位，在型腔对应位置设计了精准的成型凹腔，保证成型后卡扣的尺寸精度满足装配要求。设计思路围绕量产可行性展开，整体型腔采用一体式模仁结构，减少装配拼接缝隙，避免注塑过程中出现飞边问题，同时在型腔的非成型侧预留了冷却水道的排布空间，为后续的冷却系统设计留出足够余量，保证注塑生产时的温度均匀性，减少塑件成型后的翘曲变形问题。整个模型的曲面构建全程保持G1以上的连续度，避免出现曲面断层、褶皱等问题，保证后续数控加工时的刀路顺畅，减少后续抛光工序的工作量，提升模具加工的效率与成型精度。
