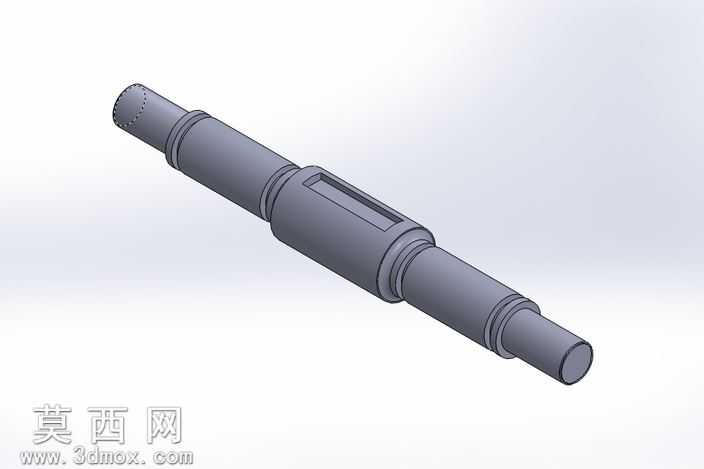

带键槽多阶阶梯传动轴三维设计作品

本作品为典型多阶阶梯传动轴的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上结合参数化草图驱动的建模思路，首先绘制轴类零件的中心回转基准轴线，以轴线为定位基准逐段绘制不同直径轴段的回转截面轮廓，通过回转特征一次性生成轴的基础回转基体，保证各轴段的同轴度公差符合机械设计规范要求。建模过程中对轴上的功能结构做了精细化还原：针对轴身的键槽结构，先在对应轴段的圆柱表面建立相切基准面，在基准面上绘制键槽的封闭轮廓草图，通过拉伸切除特征生成标准平键键槽，键槽的端部圆角、槽深、槽宽尺寸均严格参照机械设计手册中对应轴径的键槽标准参数设定，保证键槽与平键的配合精度。对于各轴段之间的退刀槽、越程槽结构，采用回转切除的方式完成建模，槽宽、槽深及槽侧倒角参数均符合加工工艺要求，避免实际加工过程中出现刀具干涉、装配时零件无法靠位的问题。轴两端的中心孔结构也做了完整还原，中心孔的锥角、护锥尺寸符合国标B型中心孔的参数要求，还原轴类零件加工时的定位基准结构。材质与渲染环节，为模型赋予了常用的45号调质钢材质，调整材质的金属粗糙度、反射率参数，还原钢材经机加工后的亚光金属质感，渲染时采用柔和的工业产品布光方案，通过多角度光源突出轴的阶梯轮廓、键槽结构与各轴肩的细节，避免金属表面出现过曝或死黑区域，清晰展现零件的结构特征。结构设计上，各轴段的直径变化遵循轴类零件的等强度设计原则，轴肩过渡处设置了合理的圆角过渡，降低应力集中系数，提升轴的疲劳强度；不同直径的轴段分别对应轴承安装位、传动件安装位、输出端连接位的功能需求，键槽设置在传动件安装的轴段上，用于传递扭矩，整体结构完全符合常规传动轴的装配与使用逻辑，可用于机械结构教学、装配模拟、工程出图等场景。
