快开式常压罐体DN250检修人孔结构

　　在化工储罐、常压反应容器、给排水罐体、小型承压储槽的现场运维场景里，人孔是运维人员进入设备内部开展检修、清淤、填料更换、焊缝探伤作业的核心通道结构，这款DN250规格的快开式人孔，适配公称直径250mm的罐体开孔尺寸，多用于容积在1-10立方的中小型立式、卧式罐体侧壁或顶部安装，相比大尺寸人孔，它的开孔补强范围更小，对罐体整体结构强度的削弱更低，适合不需要频繁进出大型工装、仅需人员侧身进入或传递检修工具的作业场景。

　　从结构设计逻辑来看，这款人孔采用了带颈对焊的筒节结构，筒节部分直接与罐体开孔处做满焊连接，颈段高度预留了足够的焊缝操作空间，避免焊接热影响区直接作用在罐体母材与法兰密封面的衔接位置，减少焊接变形导致的密封面平面度超差问题。法兰端的密封采用平面橡胶垫片适配结构，密封面加工粗糙度控制在Ra3.2以内，配合快开压梁的均匀压紧力，可满足0.6MPa以内的静压密封需求，适配水、弱酸碱介质、常温气体等多数常规工业储放介质的密封要求。

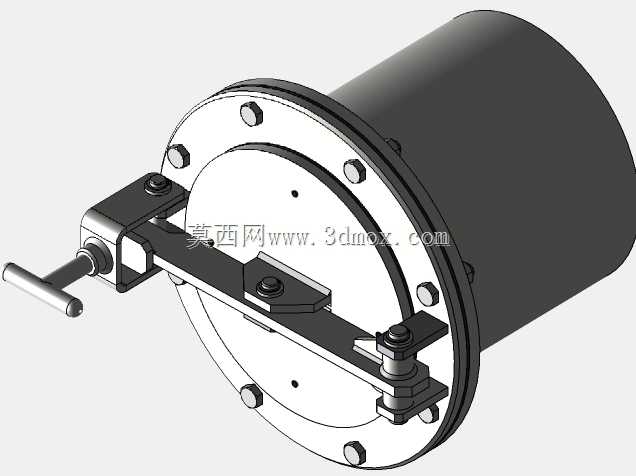

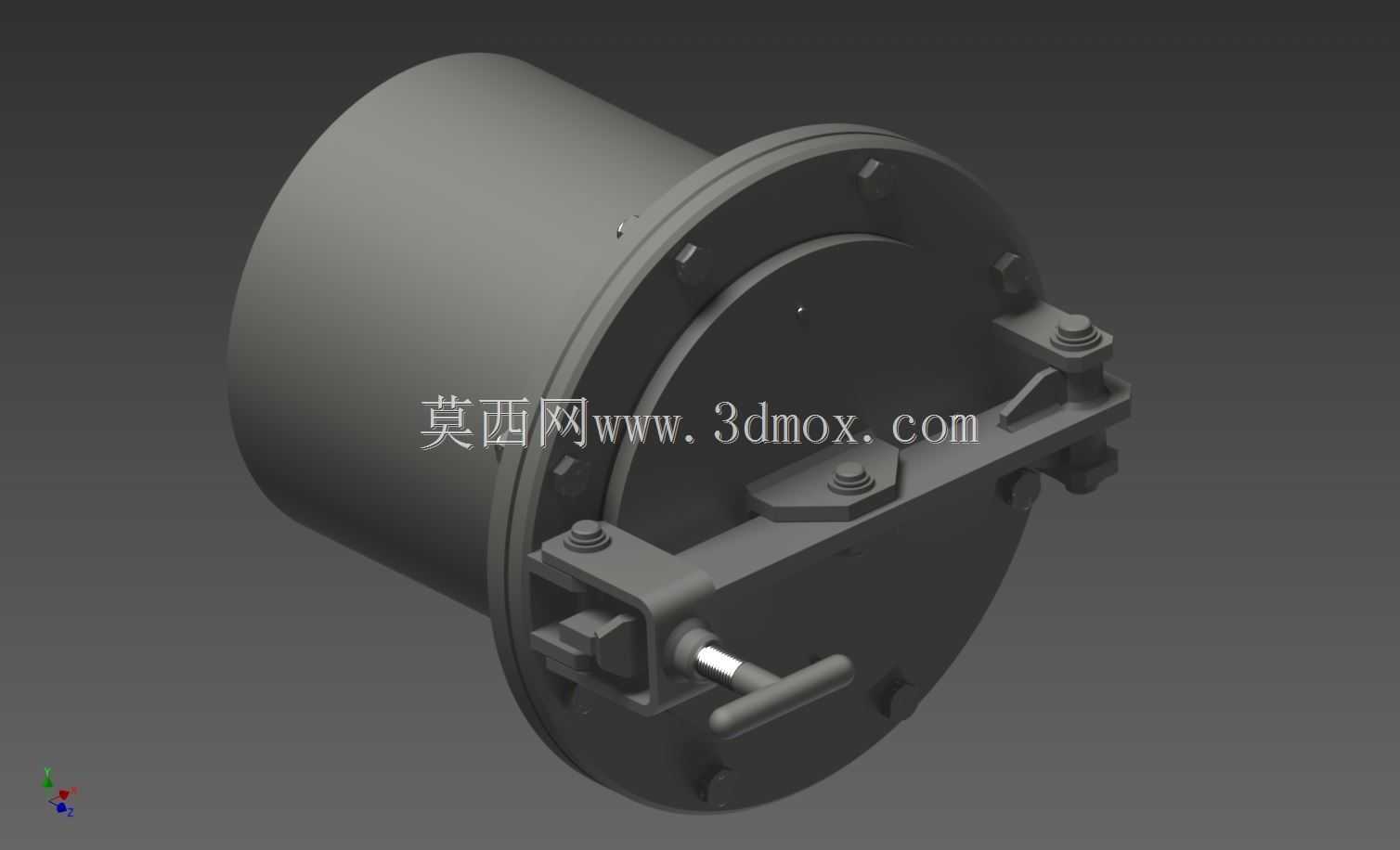

　　快开锁紧结构是这款人孔的核心设计亮点，它没有采用传统的多螺栓周圈均布锁紧方式，而是采用单根横向压梁配合铰接支座的结构：压梁一端通过铰接销轴固定在法兰侧的支座上，另一端采用带手柄的楔形锁紧块，转动手柄即可带动楔形块进给，将压梁紧紧压在人孔盖的中心压台上，整个开启过程不需要完全拆卸所有螺栓，只需要松开锁紧端的手柄，将压梁绕铰接轴旋转90度即可直接掀开人孔盖，单人操作即可在1分钟内完成开启或锁紧动作，相比螺栓紧固式人孔，大幅降低了日常巡检、临时检修的操作耗时，也避免了螺栓拆卸后丢失、锈死无法拆卸的常见运维问题。

　　人孔盖的铰接结构做了偏心限位设计，开启后人孔盖会自然垂在筒节侧方，不会因为罐体振动或外力磕碰自行回位关闭，给进出罐体的作业人员留出足够的安全通道，同时铰接轴处预留了润滑注油孔，可定期加注润滑脂，避免长期户外使用后铰接位置锈死无法开启。周圈的法兰螺栓孔并非用于日常开关操作，而是用于人孔首次安装时的密封面预紧定位，以及长期停用、罐内做带压试验时的辅助锁紧，日常运维时不需要反复松紧这些螺栓，大幅降低了密封垫片的磨损频率。

　　从安装边界尺寸来看，这款人孔的筒节外径适配273mm的罐体开孔，法兰盘外径控制在380mm以内，压梁完全打开后的横向伸出长度不超过500mm，安装时只需要在罐体开孔位置预留出半径300mm的操作空间即可，不需要额外预留螺栓拆装的扳手操作空间，适合安装在罐体靠近操作平台、周边管线布置紧凑的位置，不会和周边的工艺管线、爬梯、护栏产生安装干涉。人孔盖内侧做了圆弧过渡处理，没有突出的棱角结构，人员进出时不会被磕碰刮伤，同时盖体厚度经过强度校核，在满罐静压状态下不会出现凹陷变形，避免长期受压后密封面翘曲导致介质渗漏。

　　在实际选型应用中，这款人孔不适合高压容器、剧毒介质储罐的使用场景，它的快开结构锁紧力上限有限，仅适配常压或低压常温工况，在食品加工罐体、水处理储槽、小型润滑油储罐、环保设备的厌氧罐上应用十分广泛，建模时已经将所有配合间隙做了工程化预留，压梁的转动行程、锁紧块的楔形进给量、铰接轴的配合公差都按照实际加工装配要求做了参数化设定，结构设计师可以直接调取模型调整筒节长度适配不同壁厚的罐体，不需要重新校核运动干涉与安装尺寸。
