工业流体输送用喷嘴式喷射泵结构

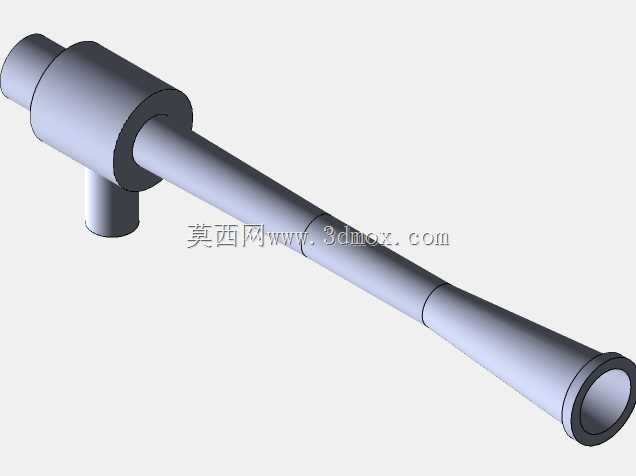

　　在化工流体输送、真空抽吸、小型污水处理单元、实验室流体循环等场景中，这类喷嘴式喷射泵的应用覆盖度非常高，它没有运动叶轮部件，依靠流体动量交换实现介质输送与负压建立，故障率远低于同参数的叶轮式泵体，在含少量微小颗粒的流体输送工况下也能稳定运行，不会出现叶轮卡滞、磨损过快的问题。从结构设计逻辑来看，整个泵体采用同轴式布局，入口段设置了渐扩式的连接法兰位，可直接对接标准工业管路，不需要额外加装过渡转接头，安装时的对中难度很低，现场施工人员只需要保证管路同轴度偏差在2°以内，就能避免运行时的流体偏流、局部紊流损耗问题。中间的混合室采用等径直段设计，长度经过流体仿真校核，刚好满足工作流体与被抽吸流体的充分动量交换，

　　不会因为混合段过长造成沿程阻力损失过大，也不会因为长度不足导致两种流体混合不充分、出口压力波动超标的问题。侧部的抽吸口采用垂直于主轴线的布局，接口同样适配常规工业管路标准，安装时可根据现场管路走向调整安装角度，不需要额外定制弯管转接件，能有效压缩现场安装的物料成本与施工周期。尾部的扩压段采用连续渐变的锥面结构，锥角控制在流体阻力最优的区间内，可将混合后流体的动压平稳转化为静压，降低出口段的流体湍动程度，减少管路振动与流体噪音，在对噪音控制有要求的实验室配套、楼宇配套流体系统中，这种结构的优势非常明显。从安装边界来看，整个泵体的径向最大尺寸出现在中部的连接凸台位置，安装时需要在凸台周边预留足够的管路拆装空间，

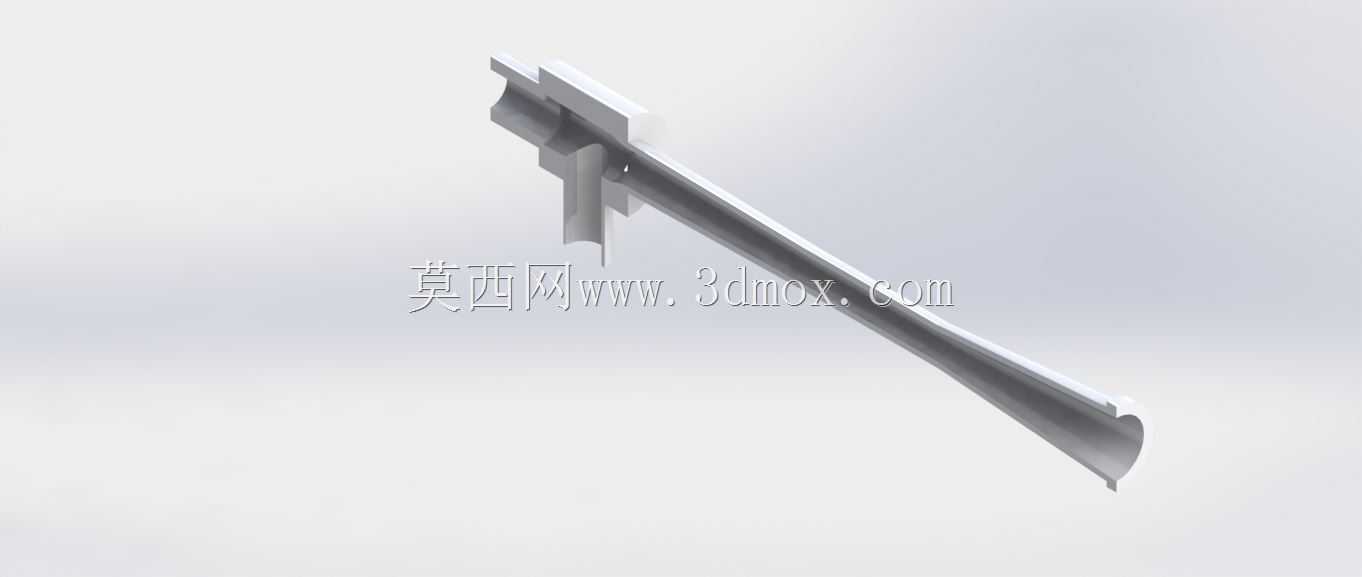

　　侧部抽吸口的安装空间需要满足管路接头的扳手操作余量，轴向尺寸上，两端接口的管路固定支架需要设置在距离接口端面三倍管径以上的位置，避免管路应力直接作用在泵体接口上，长期运行造成接口开裂、密封失效的问题。设计过程中，所有流道的过渡位置都采用了圆角过渡处理，没有直角突变结构，可减少流体在流道内的局部阻力损失，同时避免颗粒介质在直角位置沉积、堵塞流道的问题，在输送含少量固体颗粒的流体时，定期开启大流量冲洗模式就能将沉积的颗粒带出，不需要拆解泵体进行清理，日常维护工作量非常小。这类喷射泵的工作原理是高压工作流体从入口端高速喷入混合室，在喷嘴出口位置形成低压区，将侧口接入的被抽吸流体带入混合室，两种流体在混合段充分交换动量后，

　　经过尾部扩压段升压从出口排出，既可以用来输送液体介质，也可以用来抽吸气体建立真空，在化工小型反应装置的真空抽料、水处理系统的药剂投加、船舶舱底的积水抽吸等场景中都能适配。建模过程中严格遵循了同轴度公差要求，喷嘴与扩压段的轴线偏差控制在0.1mm以内，避免流体偏流造成的效率下降、泵体振动问题，所有密封面的平面度都按照管路密封的标准要求设计，可适配常规的橡胶密封垫、聚四氟乙烯密封垫，满足不同压力、不同温度工况下的密封需求。在结构强度校核上，泵体壁厚按照1.6倍额定工作压力进行设计，可承受常规工业流体系统的压力波动，不会出现运行时泵体变形、爆裂的问题，中部的连接凸台可作为安装固定位，配套对应的管夹就能将泵体固定在安装支架上，不需要额外设计定制安装座，适配性非常强。
