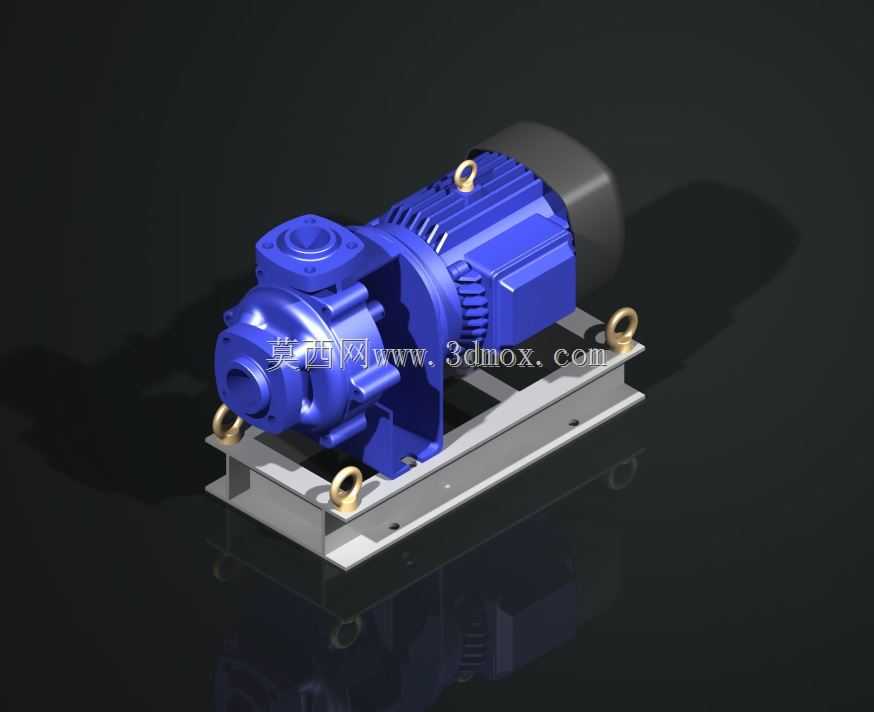

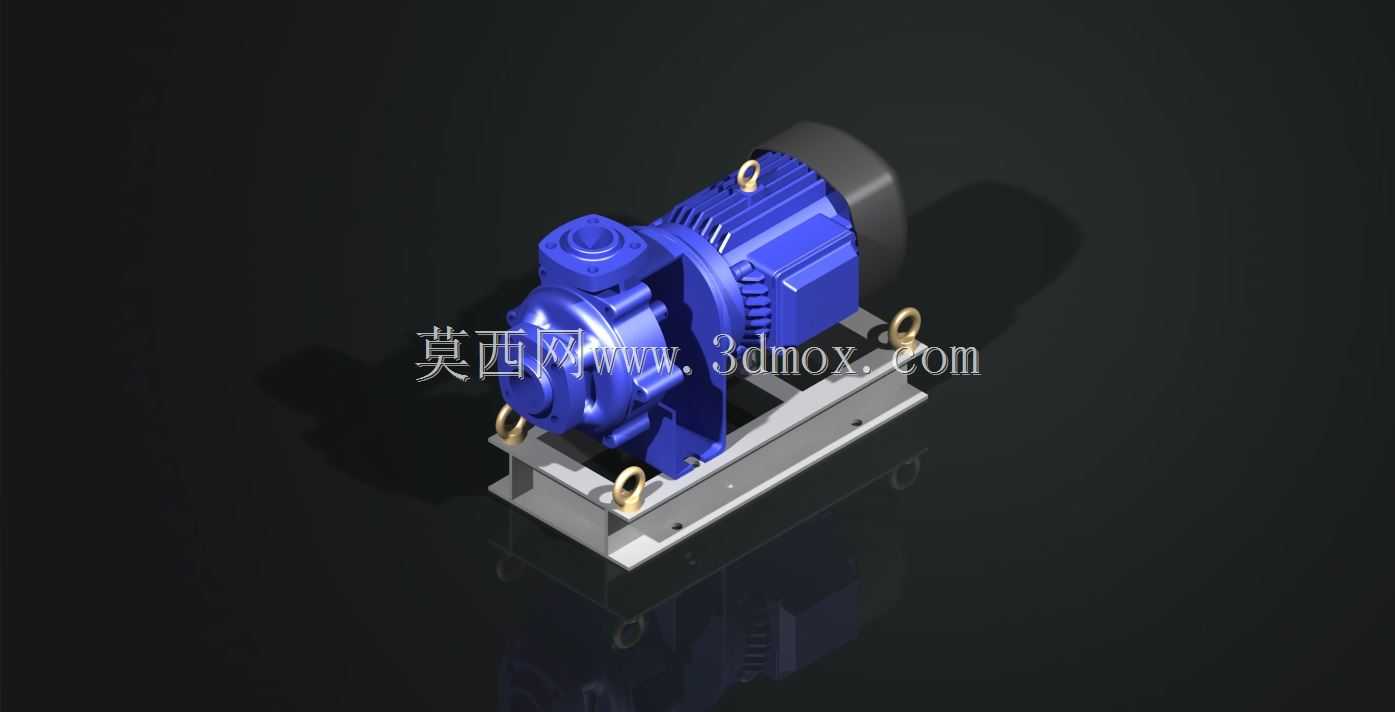

卧式单级离心泵带安装机架总成结构

　　这套泵组结构主要面向民用建筑供水、工业循环水输送、暖通空调水系统、中小型水处理工艺段的流体增压场景，区别于立式管道泵的安装形式，卧式布局的结构重心更低，运行时的振动传导更平缓，对安装基础的承重载荷均匀性要求更友好，尤其适配底层泵房、设备层预留安装高度不足的现场工况。从结构组成来看，驱动端采用标准卧式异步电机直联泵体的设计，取消了传统联轴器传动的中间连接段，大幅缩短了整机轴向安装尺寸，同时减少了联轴器对中校准的现场安装工作量，直联结构的传动效率损失也更低，长期运行的能耗表现更优。泵体部分采用单级单吸离心式结构，进出口采用法兰连接形式，进水口沿轴向布置、出水口沿垂直向上方向布置，这种流道设计能让流体进入叶轮时的流态更平稳，

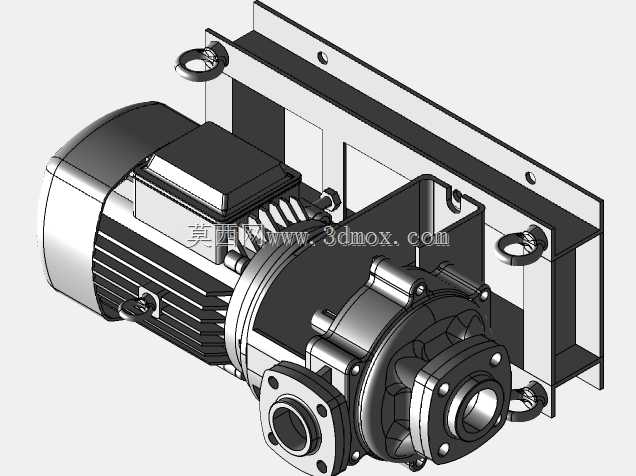

　　减少入口紊流带来的气蚀风险，叶轮采用闭式结构，适配清水或物理性质接近清水的低杂质流体输送，过流部件的流道过渡顺滑，能有效降低流体在泵腔内的沿程阻力损失。配套的安装机架采用折弯钢板拼焊结构，机架上预留了电机安装定位孔、泵体支撑固定位，同时在机架顶部四角设置了吊环螺钉安装位，方便整机的吊装转运，机架底部的安装边预留了地脚螺栓固定孔，可直接通过膨胀螺栓或预埋螺栓固定在混凝土基础上，机架的侧板做了加强折弯处理，能承受电机运行时的扭矩反力，避免长期运行出现机架变形导致的泵轴与电机轴不同心问题。设计过程中首先确定了泵组的性能参数边界，对应流量、扬程参数匹配对应的叶轮直径与电机功率，再根据直联结构的对中要求，设计电机与泵体的连接定位止口，

　　保证装配时两轴的同轴度公差控制在0.05mm以内，减少运行时的密封件磨损与轴承附加载荷。机架的设计充分考虑了安装维护的便利性，电机安装位预留了调整间隙，方便后期更换机械密封时拆卸电机，不需要整体吊移泵体；泵体下方的机架位置预留了排液空间，方便机械密封泄漏时的积液排出与日常巡检观察。从安装边界来看，整机的轴向尺寸从电机尾端到泵体出口法兰端面控制在紧凑范围内，径向尺寸从机架底部安装面到电机顶部的高度适配常规泵房的管线布置高度，进出口法兰的公称通径匹配常规供水系统的管线规格，不需要额外做变径转接就能直接对接现场管路。吊环的布置位置经过重心核算，吊装时整机保持水平状态，不会出现倾斜磕碰泵体或电机接线盒的问题。在细节结构上，

　　泵体的轴承位采用加强筋结构，能承受叶轮运行时的径向力，延长轴承使用寿命；机械密封腔的设计预留了足够的冷却空间，输送常温流体时不需要额外配置冲洗管路，简化了外接辅助管路的配置；电机的散热筋沿轴向布置，配合电机尾部的散热风叶，运行时的冷却风沿散热筋轴向流动，能带走电机运行产生的热量，保证电机在额定负载下的绕组温度控制在允许范围内。这套结构的三维建模过程中，所有配合面都按照实际加工公差做了装配约束，转动部件与固定部件之间预留了合理的运行间隙，不会出现干涉问题，安装机架的焊接位置都做了工艺缺口设计，方便现场焊接加工时的焊缝成型，所有安装孔的位置度公差都按照通用机械安装要求做了标注，能直接指导生产加工与现场安装。对于设备选型人员来说，这套结构的尺寸参数可以直接用于泵房的布置设计，核对安装空间、管线对接位置、检修操作空间是否满足要求；对于结构设计人员来说，直联卧式泵的机架设计、定位止口设计、密封腔结构都可以作为同类型产品设计的参考，尤其是紧凑安装空间下的泵组布局思路，能有效缩小整机占地尺寸，提升泵房的空间利用率。
