维梧V7智能手机整机结构三维数模

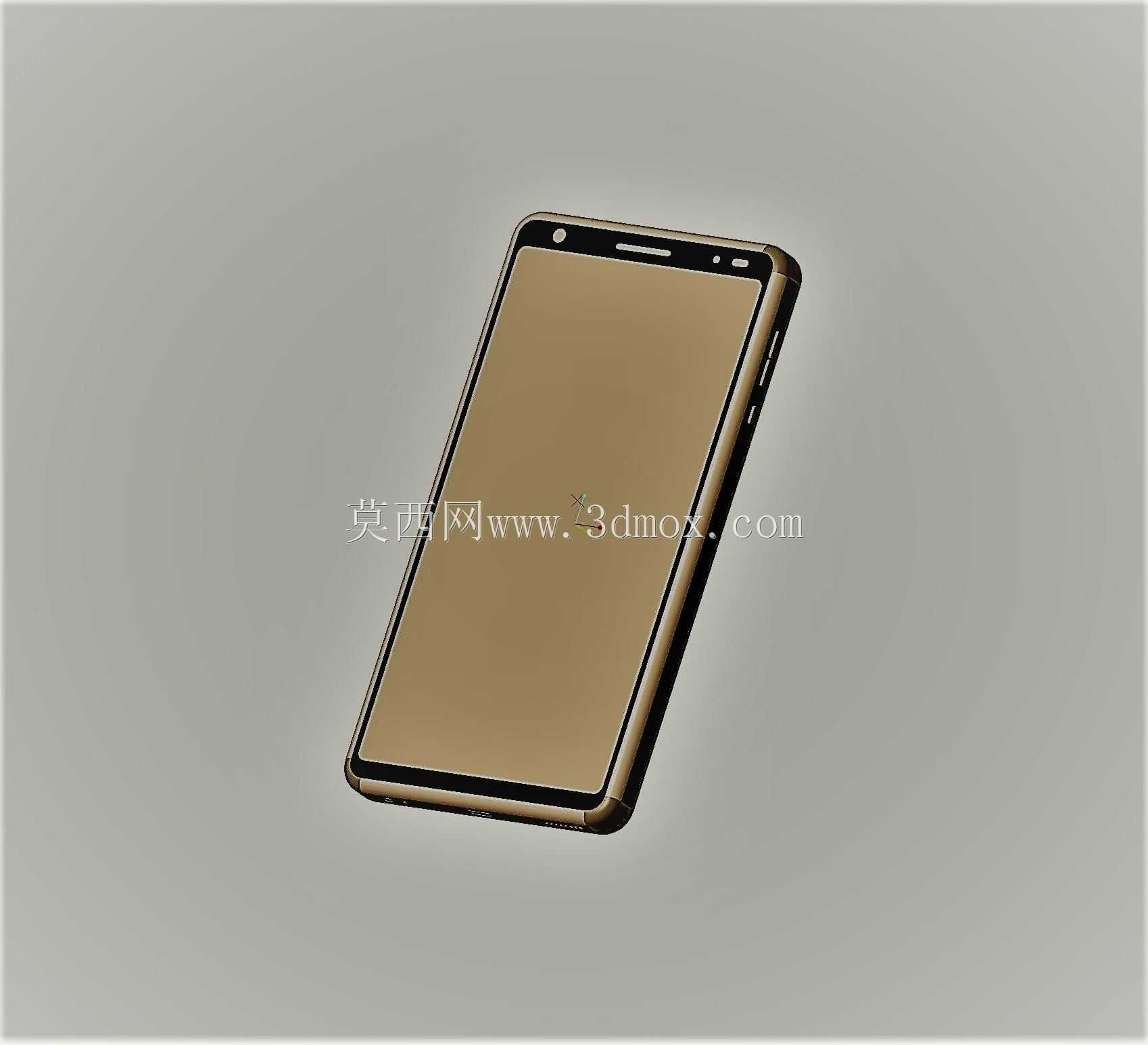

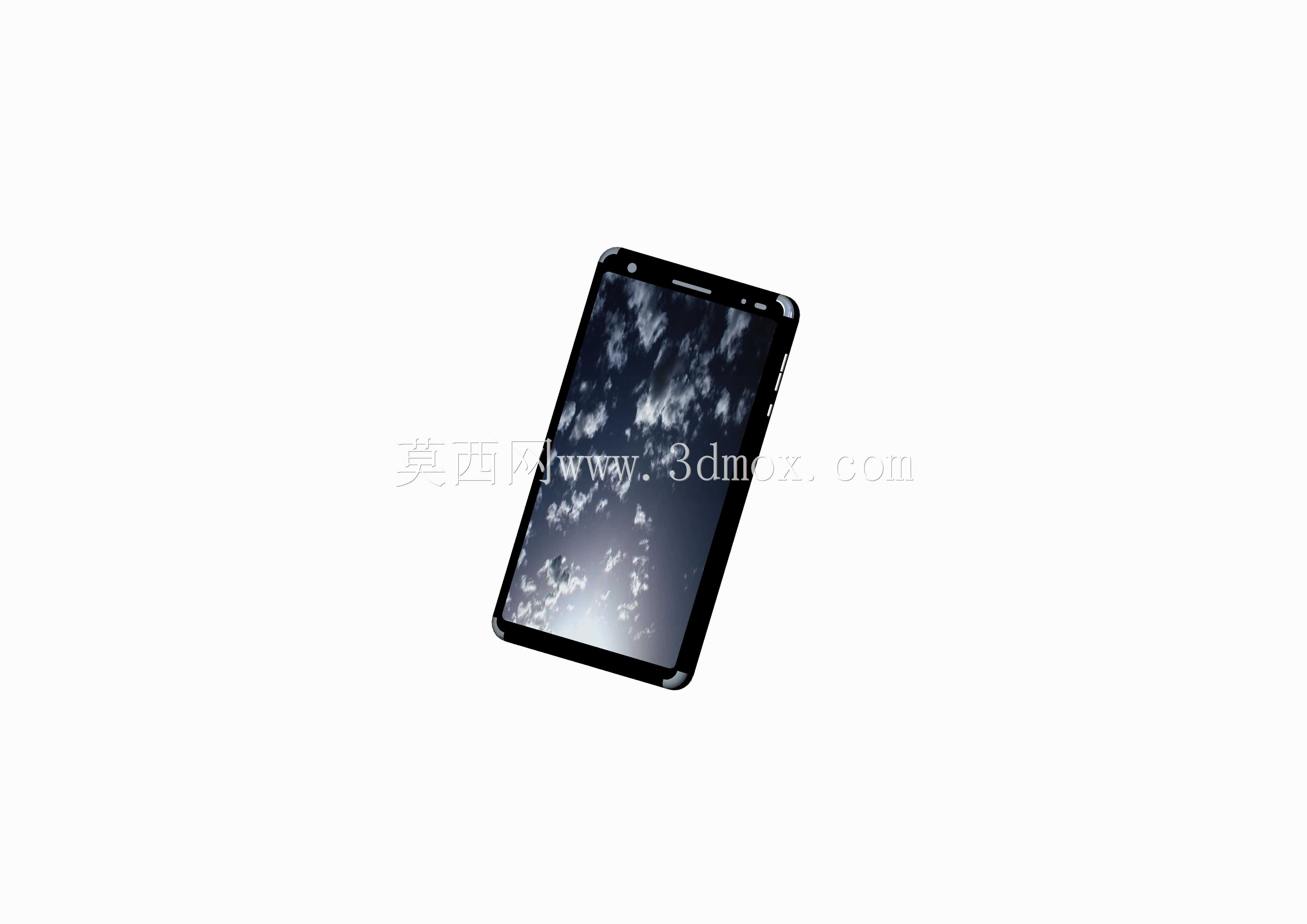

　　从手持通讯终端的结构落地需求出发，这套维梧V7的三维数模完整还原了量产机型的全尺寸装配关系，做消费电子结构设计、数码产品手板打样、终端配件开发的工程师都能直接参考其装配逻辑。日常做手机保护壳开模、屏幕贴合工装设计、桌面展示支架适配的时候，最核心的需求就是拿到精准的外形边界与接口位置数据，这套数模把机身正面玻璃盖板的弧边过渡、中框的按键开孔位置、顶部听筒与前置传感器的开槽尺寸、底部充电与音频接口的相对位置都做了1:1的还原，不用再反复核对量产机的实测数据，能直接提取曲面做分型面或者避让结构。

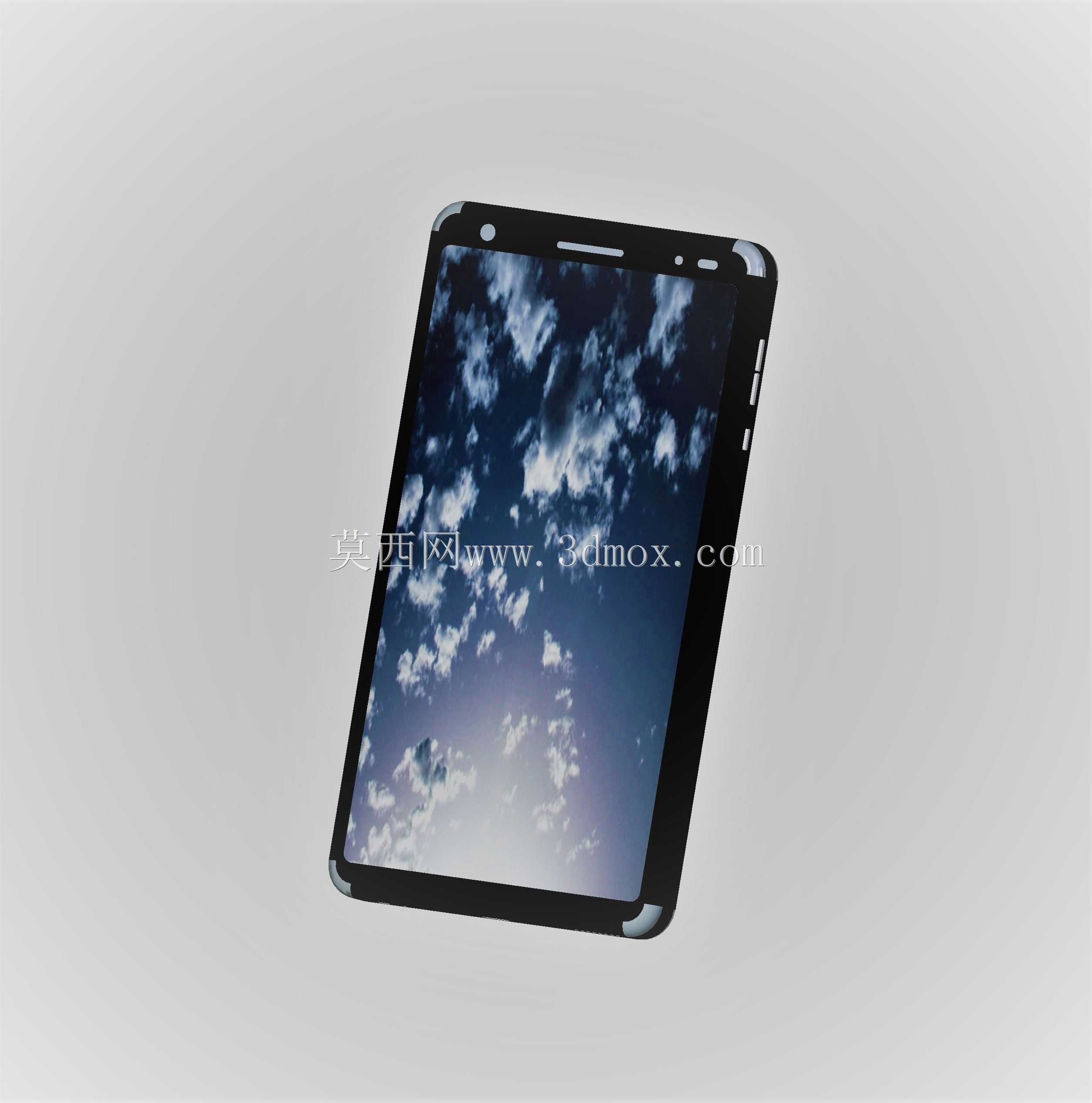

　　整机的尺寸控制完全贴合单手握持的人机工程要求，机身厚度控制在7.9毫米，宽度72.8毫米，长度144毫米，重量匹配139克的配重逻辑，在建模的时候特意区分了正面玻璃、塑料中框、后盖的不同壁厚，玻璃区域的壁厚控制在0.8毫米，中框的承力结构壁厚做到1.2毫米，既保证了整机的抗摔跌落性能，又不会额外增加机身重量。屏幕区域的5.7英寸IPS显示模组，屏占比做到了77.1%，建模的时候特意还原了屏幕与中框之间的0.3毫米装配间隙，这个间隙是留给泡棉胶与缓冲泡棉的安装空间，做屏幕维修工装或者屏幕总成适配的时候，这个间隙尺寸直接决定了装配后的公差配合，不会出现压坏屏幕或者装配松动的问题。

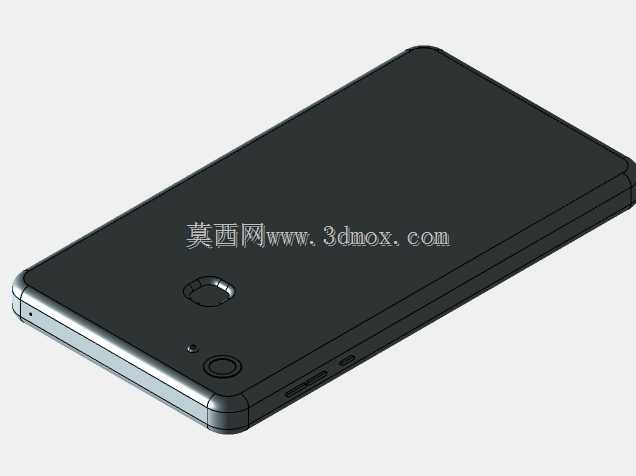

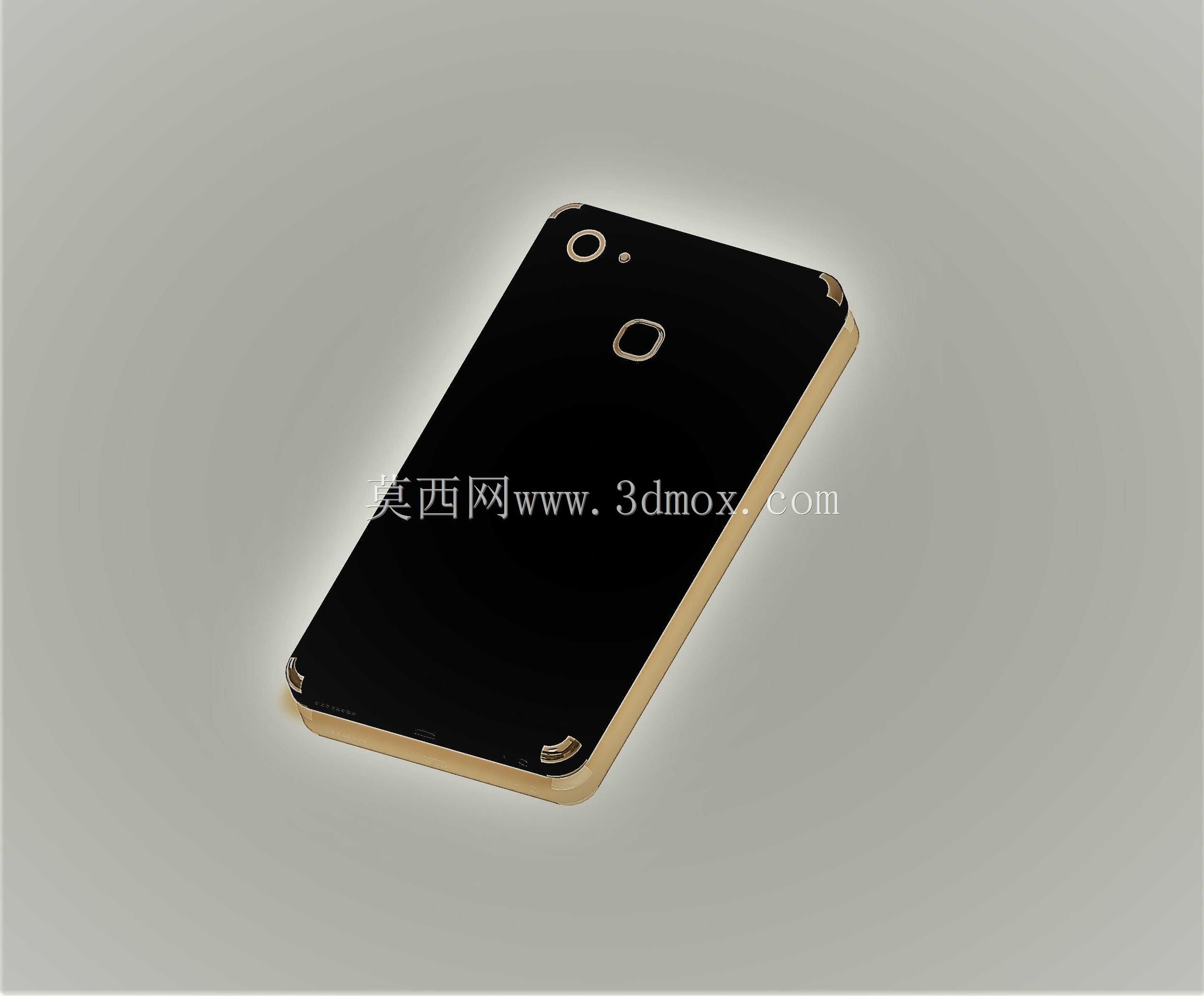

　　内部结构的排布也完全还原了量产机型的堆叠逻辑，双SIM卡的卡槽位置做在机身侧面，卡槽的插拔行程、卡托与中框的密封胶圈位置都有明确的结构体现，做防水结构设计的工程师可以参考其卡托位置的密封方案。后置1600万像素摄像头的凸起高度控制在0.6毫米，摄像头装饰件的外径、与后盖的配合间隙都做了精准还原，做镜头保护盖开发的时候可以直接匹配这个尺寸。主板区域的堆叠空间预留了高通SDM450芯片的散热位置，电池仓的尺寸匹配32GB存储+4GB运存版本的内部空间划分，microSD卡扩展槽的位置与SIM卡槽做了集成设计，不用额外占用内部堆叠空间，这种集成式卡槽的设计思路在千元级智能手机里非常常见，做同价位机型结构优化的时候可以直接参考其空间利用率。

　　从实际应用场景来看，这套数模除了用于手机本身的结构迭代，还能适配多个周边开发场景：做车载手机支架的厂商可以直接提取机身侧面与背面的曲面数据，做支架夹臂的仿形设计，保证夹持的时候不会刮花机身，同时夹持力分布均匀不会压到按键；做钢化膜开发的厂商可以提取正面玻璃的弧边R角数据，匹配钢化膜的丝印位置与边缘弧度，避免出现白边或者贴合不全的问题；做手板模型的加工厂可以直接用这个数模做CNC加工或者3D打印，不用再逆向扫描量产机，能节省至少3天的逆向建模时间。建模的时候特意把各个零部件做了分层装配，玻璃盖板、中框、后盖、按键、卡托、摄像头装饰件都是独立的实体，可以单独导出做配件的结构设计，也可以做整机的跌落仿真模拟，验证不同角度跌落时的应力集中位置，提前优化中框的加强筋结构。

　　很多刚入行的结构工程师做消费电子设计的时候，容易忽略机身的配重平衡，这套数模里的内部元器件排布特意把电池放在机身中下位置，主板放在机身上半部分，握持的时候重心落在手掌中心位置，长时间单手握持也不会出现头重脚轻的疲劳感，这种配重逻辑是经过多轮用户测试调整出来的，做手持类数码产品设计的时候可以直接参考这个重心分布原则。另外机身侧面的按键位置做了凸起1.2毫米的设计，按键的按压力度行程控制在0.3毫米，既保证了盲操作的时候能快速摸到按键，又不会因为凸起过高容易被误触，按键与中框之间的间隙控制在0.15毫米，既不会出现卡键的问题，又能阻挡日常使用的灰尘进入机身内部。
