直齿圆柱传动齿轮结构设计方案

　　在常规机械传动系统的布局中，这类直齿圆柱齿轮是平行轴间动力传递最常用的基础构件，多数中低速、中等载荷的传动场景都会优先选用这类结构，从普通输送线的动力辊道、小型机床的进给传动箱，到轻工包装设备的同步传动机构、农用机械的动力分配单元，都能见到这类齿轮的应用。不同于斜齿齿轮的轴向分力问题，这类直齿结构在安装时不需要额外设置承受轴向载荷的推力轴承，支撑结构的设计复杂度更低，后期维护更换的成本也更可控，尤其适合轴向安装空间受限、没有多余位置布置止推结构的传动工位。

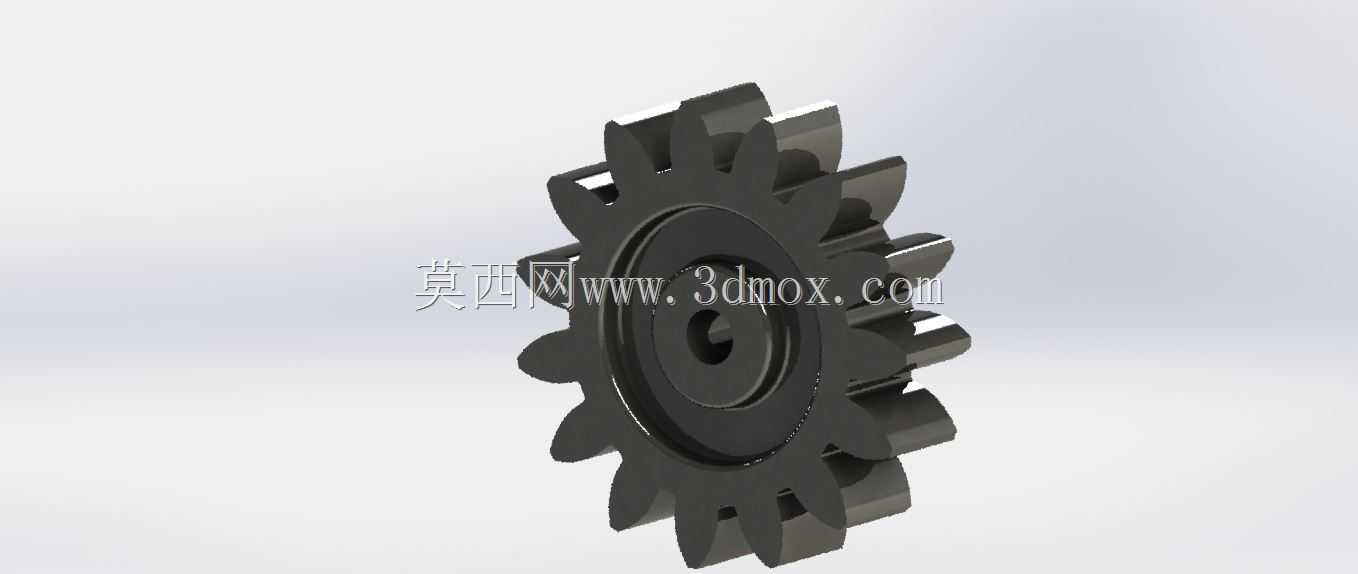

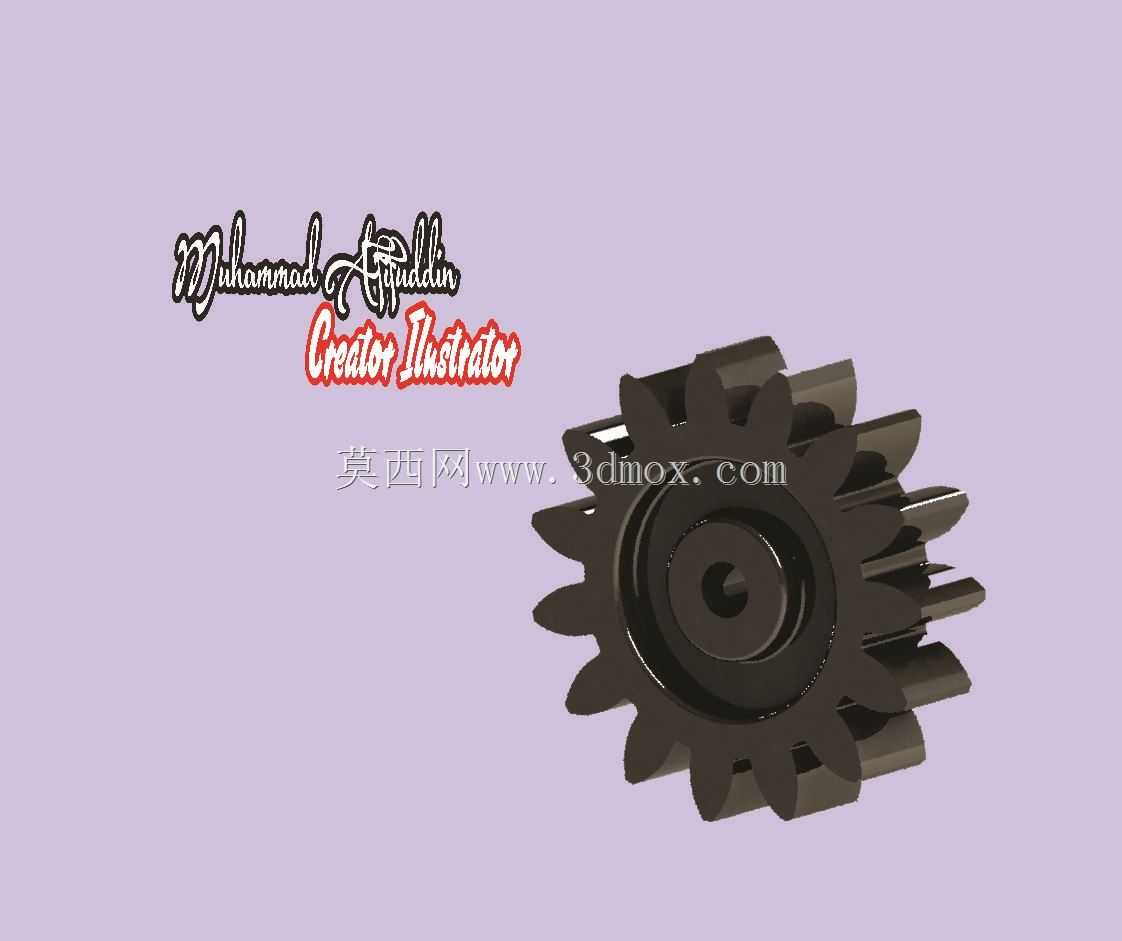

　　从结构设计的逻辑来看，这个齿轮采用了整体式实心辐板搭配中心轮毂的结构，轮毂的轴向长度略大于齿宽尺寸，这样的设计是为了保证齿轮与传动轴配合时拥有足够的接触面积，避免传动过程中出现偏载、齿轮晃动的问题，中心的安装孔为基孔制配合设计，可根据实际传动轴的直径调整公差带，常规轻载场景选用H7/k6的过渡配合即可满足扭矩传递需求，重载场景则可以额外增加键槽结构，通过平键来分担接触应力，避免长期运转后孔轴配合出现打滑。齿部的参数设计遵循标准渐开线齿形，齿顶高系数取常规1的标准值，齿根处做了标准的圆角过渡，避免应力集中导致的齿根断裂问题，齿面的结构没有做额外的修形处理，适合安装精度较高、轴系刚性充足的传动场景，如果是用于有冲击载荷的工位，可在现有模型基础上对齿顶、齿缘做微量修缘，降低啮合瞬间的冲击噪音。

　　实际选型应用时，需要注意这个齿轮的安装边界尺寸：齿顶圆直径决定了传动箱内部的最小避让空间，设计箱体时要在齿顶与箱体内壁之间预留至少3到5毫米的间隙，避免运转过程中齿轮与箱体发生剐蹭，同时要预留出润滑油的流动空间；轮毂的端面要和轴肩、定位挡圈的尺寸匹配，保证齿轮安装后不会出现轴向窜动，齿宽尺寸要比配对啮合的齿轮窄1到2毫米，避免安装时的轴向错位导致齿面实际接触面积不足，引发局部磨损过快的问题。

　　这类齿轮的加工适配性也较强，小批量生产时可以采用数控滚齿机直接加工齿形，后续根据载荷需求做齿面淬火处理提升耐磨性，大批量生产则可以采用精锻工艺做毛坯成型，再做精加工齿形，能有效降低材料损耗和加工成本。在装配环节，要保证两个啮合齿轮的轴线平行度误差控制在允许范围内，齿侧间隙要根据传动的精度要求调整，间隙过大会导致换向冲击，间隙过小则会出现卡滞、润滑不足加剧磨损的问题。日常运维中，这类齿轮的失效形式多为齿面磨损、齿根疲劳断裂，设计时可以根据实际传递的扭矩、转速核算齿面接触强度和齿根弯曲强度，在现有模型基础上调整模数、齿数参数，匹配不同的传动比需求，不需要重新搭建基础结构，能大幅缩短设计迭代的周期。
