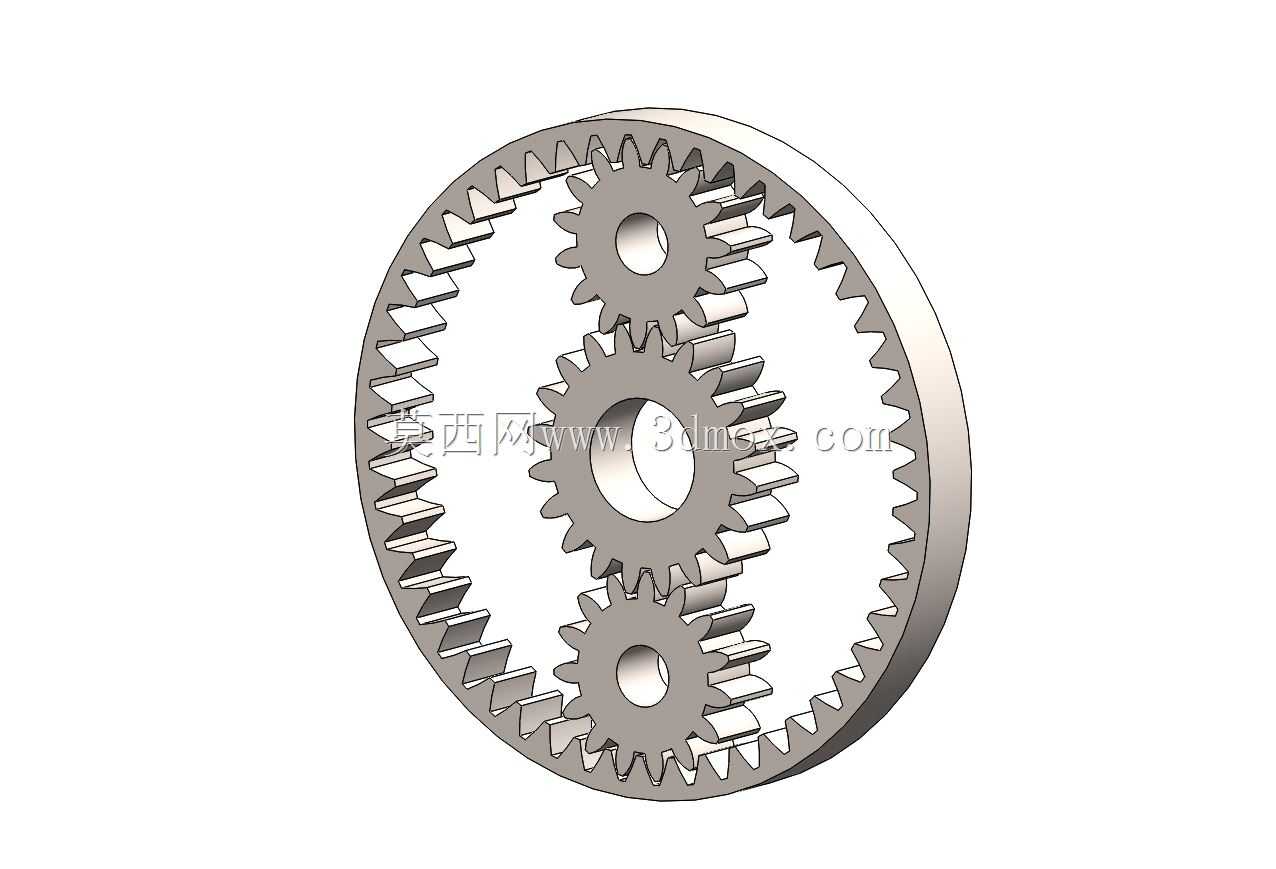

内齿圈搭配三行星轮传动结构设计

　　这套行星轮系结构在常规减速传动场景里的适配性很广，从中小型输送设备的动力输入端减速模块，到自动化生产线的工位回转驱动单元，再到小型工程机械的执行端传动组，都能见到同构型的设计落地。区别于普通定轴轮系的传动逻辑，这套结构把内齿圈作为固定基准件，三个行星轮沿内齿圈周向均布，同时和中心太阳轮、内齿圈啮合，动力从太阳轮输入后，会通过行星轮的公转与自转分流，最终通过行星架输出扭矩，这种动力分流的设计能让啮合点的受力被均匀分摊，同等模数、齿宽参数下，能传递的扭矩比平行轴定轴轮系高出近四成，同时传动过程的回差更小，运行平稳性更优。

　　做这套结构的三维建模时，首先要敲定的是传动比匹配边界，根据实际应用场景的输入转速、输出扭矩需求，先确定内齿圈、行星轮、太阳轮的齿数配比，要保证三个行星轮能均匀装入内齿圈的同时，啮合侧隙控制在合理区间，避免装配时出现齿面卡滞或者运行时侧隙过大导致的冲击。建模过程中齿形的绘制是核心，采用渐开线齿廓，齿顶高系数、顶隙系数都按通用圆柱齿轮标准选取，同时要做齿端的倒角处理，避免装配时行星轮和内齿圈、太阳轮的齿端发生硬磕碰，也能减少运行初期的齿面磨损。

　　从安装边界来看，这套结构的径向尺寸主要由内齿圈的齿顶圆直径决定，轴向尺寸则受齿宽、行星架的支撑结构厚度影响，设计时要给行星轮的销轴预留足够的支撑长度，销轴和行星轮内孔之间要预留轴承安装位，保证行星轮自转时的转动灵活性，同时行星架的输出端要根据对接设备的接口形式，设计对应的轴伸或者法兰连接结构，保证动力输出的同轴度。三个行星轮的安装孔在行星架上的位置度公差要严格控制，周向角度偏差不能超过0.02度，否则会出现个别行星轮受力过载，齿面过早点蚀的问题。

　　实际应用中，这套结构的润滑设计也不能忽略，封闭腔体内要预留润滑脂的填充空间，内齿圈和行星架的配合位置要设计密封槽，安装密封圈避免润滑脂泄漏，同时阻挡外部粉尘进入啮合区域磨伤齿面。和普通定轴减速结构相比，这套行星轮系的同轴度更好，输入轴和输出轴处于同一轴线上，能大幅缩小传动模块的整体安装空间，很多对安装体积有严格限制的场景，比如伺服电机配套的减速单元、小型回转工作台的驱动组，都会优先选用这类行星传动结构。建模过程中还要做干涉检查，模拟行星轮公转一周的全行程，确认行星轮和内齿圈、太阳轮的啮合没有干涉，行星架转动时和周边固定件也没有碰撞，所有配合面的公差带要根据装配要求选取，过盈配合、过渡配合、间隙配合的位置要区分清楚，比如销轴和行星架的安装孔采用过盈配合，行星轮内孔和轴承外圈采用过渡配合，轴承内圈和销轴采用间隙配合，保证装配后整个轮系转动顺畅，没有卡滞点。齿面的硬度匹配也要做考量，太阳轮因为啮合频次最高，通常会做更高的表面硬化处理，行星轮和内齿圈的硬度依次稍降，保证整个轮系的使用寿命均衡，不会出现单个零件过早失效导致整个传动模块报废的情况。
