深沟球轴承三维结构设计

　　在各类旋转传动设备的结构设计中，深沟球轴承是应用覆盖范围极广的支承类零件，从中小型电机的输出端支承、机床主轴的辅助定位、输送线辊筒的转动支撑，到家用电机、办公设备的旋转机构，几乎所有存在连续回转运动的机械结构中，都能见到这类轴承的应用场景。它的核心作用是为旋转轴提供径向支承，同时可承受一定比例的轴向载荷，将轴运转过程中的摩擦系数控制在较低区间，减少回转副的磨损与动力损耗，保证轴系的回转精度与运转稳定性。

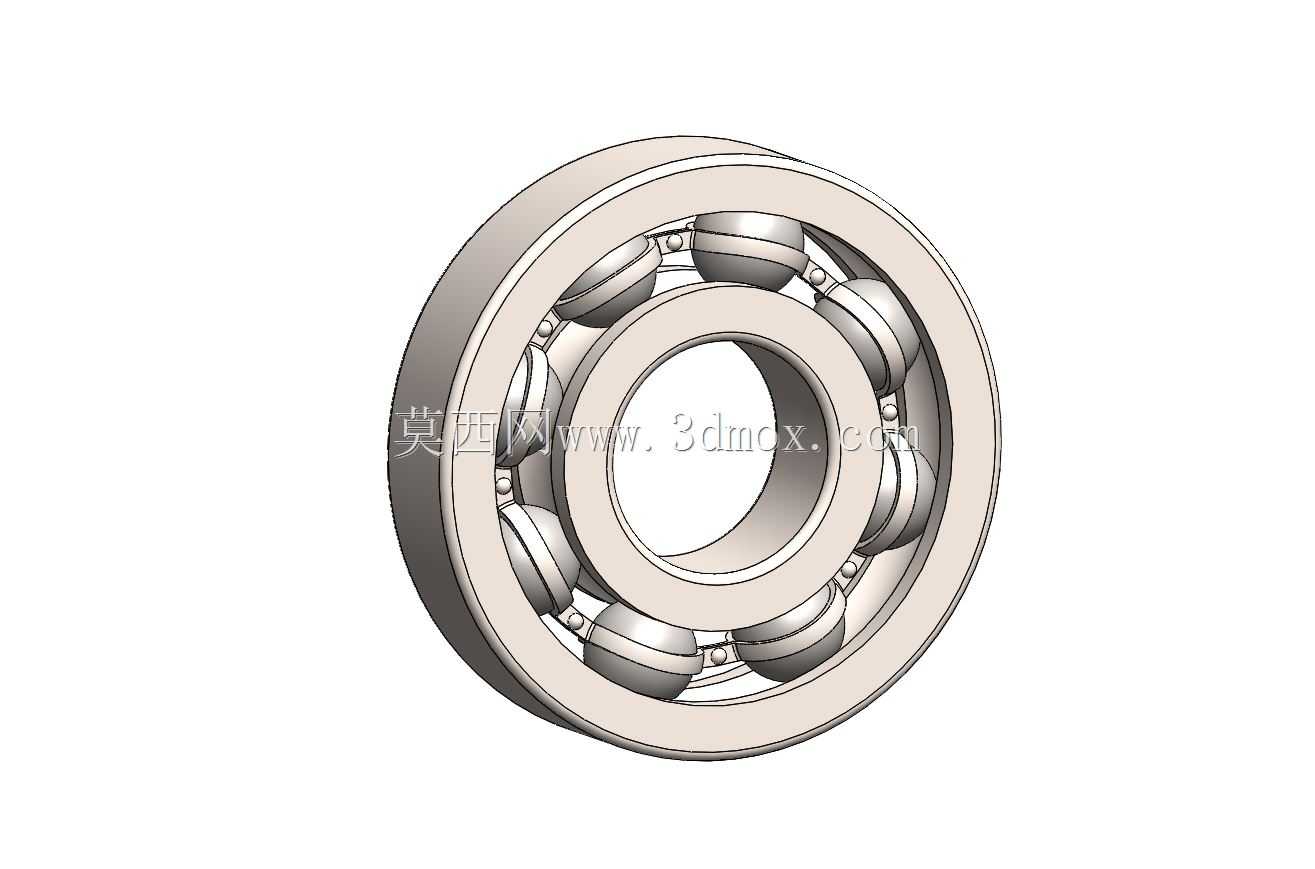

　　从结构设计逻辑来看，这套深沟球轴承的三维结构完全遵循常规向心球轴承的构型逻辑，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成。内圈与轴颈采用过盈配合随轴同步转动，内圈外侧加工有连续的弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球在滚道内滚动时拥有足够的接触面积，同时预留合理的滚动间隙避免卡滞。外圈通常安装在轴承座或者设备壳体的安装孔内，多数工况下外圈保持固定，部分特殊传动结构中也会出现外圈转动、内圈固定的使用形式，其内侧面同样加工有与内圈对应的弧形滚道，与内圈滚道共同形成钢球的滚动运行空间。

　　滚动体是整套轴承实现滚动摩擦替代滑动摩擦的核心零件，这套模型中的钢球沿滚道圆周方向均匀排布，钢球的直径直接决定了轴承的径向承载能力，直径越大、数量越多，轴承可承受的径向载荷上限越高。保持架的作用是将相邻钢球均匀分隔，避免钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内正确运转，改善轴承内部的润滑与载荷分布条件，模型中的保持架采用浪形冲压结构，是中小型深沟球轴承最常用的保持架形式，装配时通过两半保持架的铆合将钢球包裹定位，结构简单、装配便捷，适合批量生产应用。

　　在实际选型与安装适配过程中，这类深沟球轴承的外形尺寸完全遵循通用轴承的尺寸标准，内圈内径为与轴配合的基准尺寸，外圈外径为与轴承座孔配合的基准尺寸，整体宽度为安装时的轴向占位尺寸，三个核心尺寸决定了轴承的安装边界，设计轴系结构时需要严格按照对应型号的尺寸参数预留安装空间，同时考虑轴肩与轴承座孔挡肩的高度，既要保证挡肩能够可靠顶住轴承端面实现轴向定位，又要避免挡肩高度过高影响轴承的拆卸维护。

　　从功能特性来看，这类深沟球轴承的摩擦阻力小，极限转速高，结构简单，制造成本低，维护便捷，除了承受径向载荷之外，当轴系存在一定轴向窜动需求或者设备存在不大的轴向载荷时，也可以依靠滚道与钢球的接触角度承受双向轴向载荷，不需要额外搭配推力轴承即可满足多数常规工况的使用需求。在三维建模过程中，需要重点保证滚道的曲率精度、钢球与滚道的接触位置合理性，以及保持架兜孔与钢球的间隙匹配，避免建模过程中出现干涉问题，同时还原真实零件的倒角、圆角等工艺细节，保证模型可直接用于装配模拟、工程出图以及后续的有限元受力分析工作。在实际设备装配中，这类轴承的安装通常采用热装或者压装的方式，避免直接敲击轴承端面造成滚道或者钢球的损伤，装配后需要保证轴承的游隙处于合理区间，游隙过大会导致运转时振动噪声增大、回转精度下降，游隙过小则会导致运转时发热严重，缩短轴承的使用寿命。
