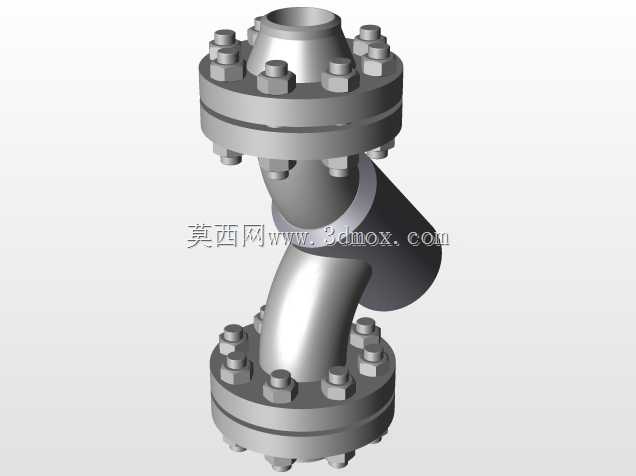

法兰连接Y型管道过滤器三维结构

　　在化工、市政给排水、暖通空调、油气输送等涉及流体介质输送的管路系统中，管道内的焊渣、锈蚀碎屑、杂质颗粒若随介质流动，极易造成下游阀门卡涩、换热设备堵塞、仪表测点损坏，甚至引发管路通径缩径、泵体叶轮磨损等故障，Y型过滤器作为管路系统中最常用的粗过滤部件，承担着拦截介质中固体杂质、保护下游关键设备的核心作用。这款Y型过滤器采用上下法兰对接的连接形式，公称通径对应DN80规格，公称压力适配PN100的高压管路工况，整体流道采用Y型斜置布局，相较于直通式过滤器，在保证通流能力的同时，将过滤滤筒设置在斜向分流腔体内，既不会过度增加管路沿程阻力，也能在不停机的状态下，通过拆卸斜腔端盖完成滤筒的清理与更换，适配长期连续运行的管路系统运维需求。

　　从结构设计逻辑来看，主体流道采用平滑的弯度过渡，避免介质在腔体内形成直角对冲的紊流区，减少流阻损失与局部冲蚀磨损；上下连接法兰采用带颈对焊法兰的结构形式，法兰端面上均匀布置螺栓孔，通过六角螺栓与螺母实现法兰面的压紧密封，法兰密封面可根据实际工况选用突面、凹凸面等形式，适配不同压力等级的密封垫片，保证高压工况下的连接密封性。斜向设置的滤筒腔体与主流道呈固定夹角，滤筒采用不锈钢冲孔网或编织网结构，介质从上端法兰入口进入腔体后，会先经过滤筒外侧，杂质被拦截在滤筒与斜腔内壁的容杂空间内，过滤后的洁净介质从滤筒内部汇入下端出口流道，这种外进内出的流道设计，能让杂质自然沉降在斜腔底部，不会因为介质流动持续冲刷滤筒造成滤网破损，

　　也能延长滤筒的反冲洗或清理周期。在安装边界上，该过滤器的上下法兰端面保持同轴平行，安装时需注意介质流向与阀体上标注的箭头方向一致，斜向的滤筒端盖需朝向便于操作的一侧，预留足够的拆卸空间，方便后期运维时拆卸螺栓、取出滤筒清理杂质；整体结构的轴向安装尺寸与同压力等级、同通径的法兰连接阀门尺寸匹配，可直接串接在管路的法兰段之间，无需额外调整管路支架位置，适配现有高压管路的改造与新建项目安装需求。在实际选型应用中，PN100的压力等级可适配高压注水、高压化工介质输送、油田采出液输送等高压管路场景，DN80的通径可匹配主流3寸管路的流量需求，滤筒的过滤精度可根据实际介质的杂质粒径需求更换不同目数的滤网，从拦截大颗粒焊渣的粗过滤，

　　到拦截细小砂粒的精过滤都可适配。结构上所有承压部件均采用等强度设计，法兰颈部做了加厚过渡处理，避免应力集中造成的承压开裂，螺栓布置采用圆周均布形式，保证法兰面压紧力均匀，不会出现局部密封不严的泄漏问题；滤筒与腔体内部的定位台阶采用间隙配合，安装时可直接卡入定位，不会因为介质冲击出现滤筒移位，导致过滤失效的问题。相较于其他结构的过滤器，Y型结构的体积更小，重量更轻，安装时不需要额外设置承重支架，直接依托管路法兰的连接强度即可固定，在空间紧凑的管廊、车间管路、设备进出口位置都能灵活布置，不会占用过多的安装空间。在日常运维过程中，只需根据管路介质的杂质含量，定期关闭过滤器前后的截断阀，泄放腔体内的残余压力，拆卸斜腔端盖的连接螺栓，即可取出滤筒进行冲洗或更换，清理完成后重新装入即可投用，运维操作简单，不需要专业的工具与复杂的拆装流程，能大幅降低管路系统的运维成本。
